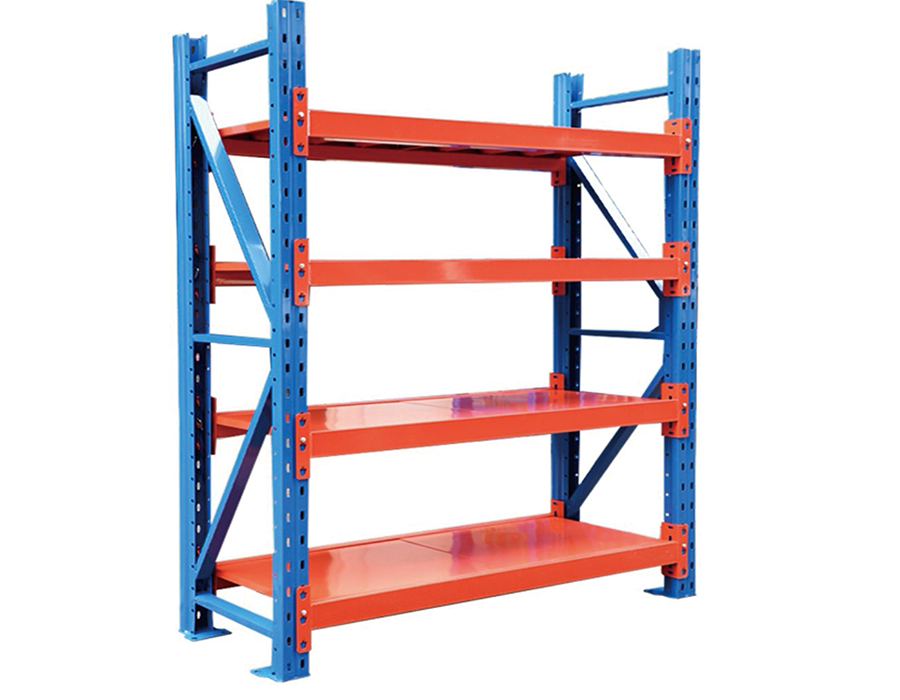

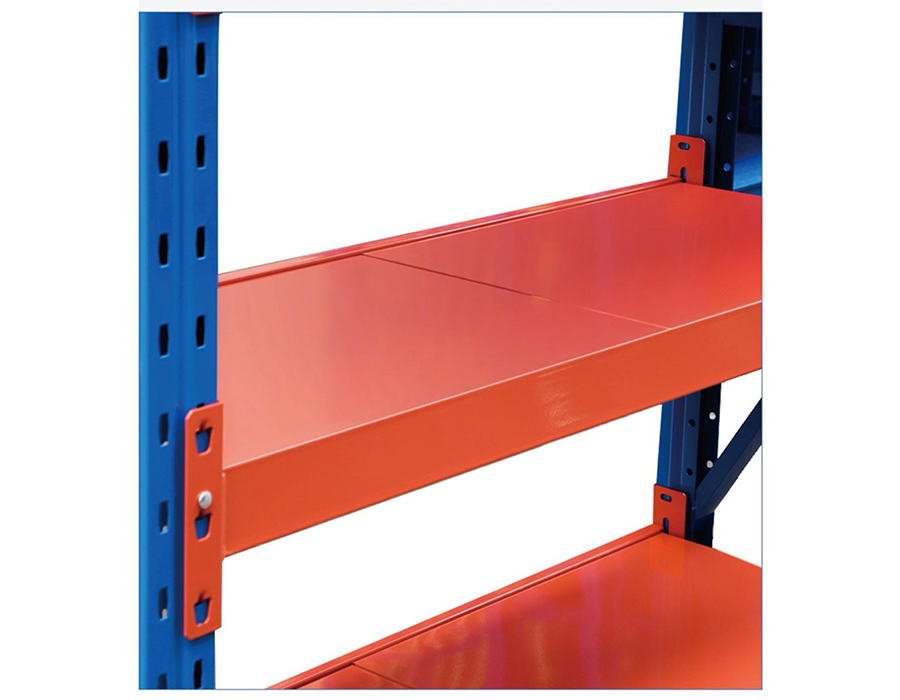

Prateleiras sem parafusos para serviços leves (≤150 kg/camada)

Como a extensão da viga afeta a distribuição de carga em estantes sem parafusos

Um dos aspectos mais frequentemente mal compreendidos prateleiras sem parafusos para serviços leves é a relação entre o vão da viga e a capacidade de carga real. A carga nominal por prateleira é normalmente calculada no ponto médio de uma viga totalmente apoiada - o que significa que à medida que o vão entre os montantes aumenta, a capacidade de carga efetiva cai de forma não linear. Para uma prateleira de 150 kg com vão de 900 mm, estender esse vão para 1.200 mm sem ajustar o medidor da viga pode reduzir a capacidade real para menos de 100 kg em condições dinâmicas de armazém. É por isso que a seleção do vão deve sempre preceder o planejamento de carga e não segui-lo.

Em nosso processo de produção em Huijian, os perfis de viga são laminados a frio com tolerâncias de bitola específicas, precisamente porque pequenos desvios na espessura do aço aumentam significativamente em vãos mais longos. Uma subtolerância de 0,2 mm em uma viga de 1,5 mm pode produzir deflexão visível em cargas bem abaixo do limite nominal. Ao especificar prateleiras para ambientes de coleta e embalagem onde a equipe carrega e descarrega prateleiras repetidamente, fatores de carga dinâmicos — normalmente 1,25x o valor estático — devem sempre ser aplicados.

Compreendendo o conector rebite versus clipe: mais do que uma opção de fixação

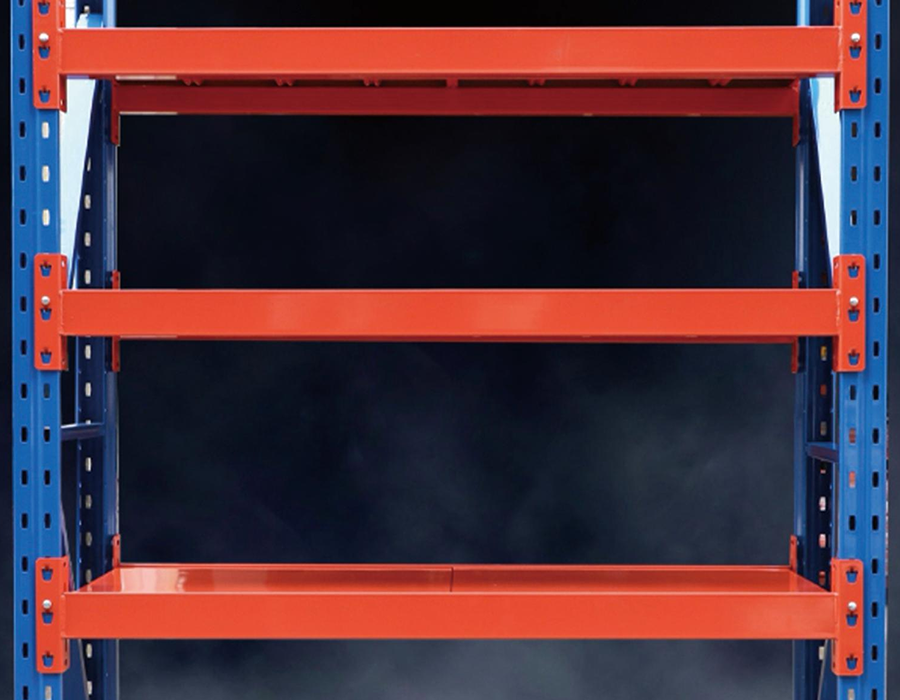

Os sistemas de prateleiras leves sem parafusos usam um dos dois tipos principais de conectores: o estilo rebite (aba perfurada) e o estilo clipe ou gancho. Estas não são preferências de projeto intercambiáveis ​​— elas refletem diferentes filosofias estruturais e têm consequências reais para a instalação, reconfiguração e resistência sísmica ou à vibração.

• Conectores tipo rebite prendem a viga em um furo na coluna vertical. Eles resistem bem às forças de estantes horizontais e são preferidos em ambientes com tráfego de empilhadeiras próximo ou vibração do piso, mas exigem um martelo para ajuste de altura e não toleram reconfigurações frequentes.
• Os conectores de encaixe/encaixe assentam em montantes com fenda e podem ser reposicionados manualmente em segundos. Eles oferecem excelente flexibilidade para ambientes de inventário dinâmico, mas são mais suscetíveis a forças de elevação — o que significa que um impacto ascendente acidental vindo de baixo pode desalojar uma viga se a profundidade do clipe for rasa.

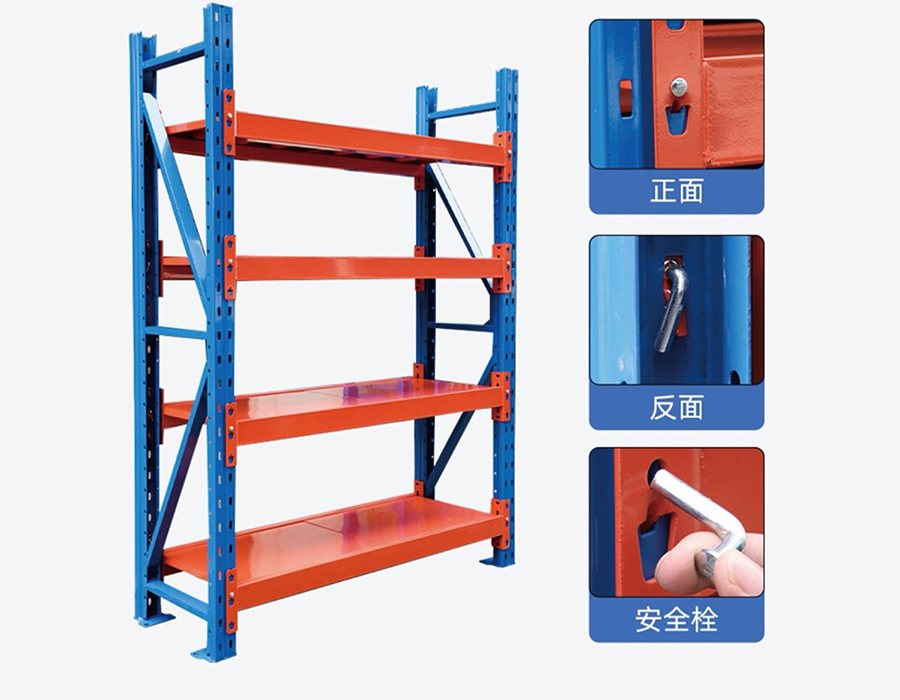

• Alguns sistemas híbridos usam uma conexão primária de encaixe com um pino de trava de segurança secundário que se encaixa no lugar após o assentamento. Este é cada vez mais o padrão para estantes industriais leves implantadas em armazéns automatizados ou semiautomáticos onde o deslocamento das vigas seria catastrófico.

Ao avaliar sistemas, verifique a profundidade de engate do conector e a presença de um mecanismo de retenção secundário antes de tomar uma decisão de compra com base apenas no preço.

Ajuste de altura da coluna e altura da prateleira: o que a folha de especificações não diz

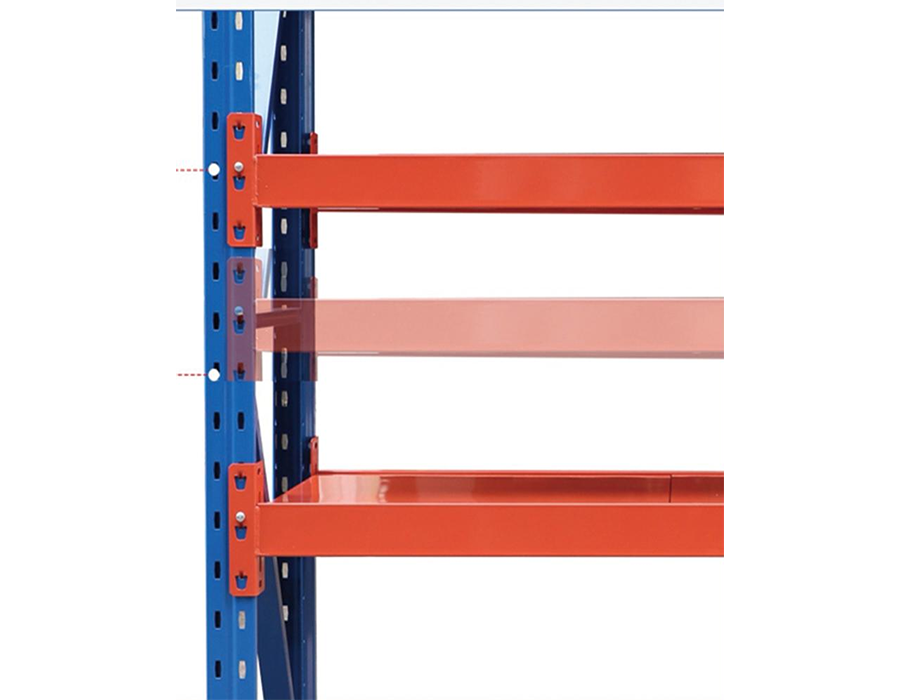

A maioria dos produtos de prateleiras sem parafusos anuncia “ajuste de passo de 25 mm”, mas esse número conta apenas parte da história. A faixa de ajuste utilizável é limitada pela distância entre o topo da viga em si e a parte inferior da prateleira acima - o que significa que, na prática, a granularidade do passo é mais importante nas zonas intermediárias de um trecho, e não na parte superior ou inferior, onde predominam as restrições estruturais fixas.

Um problema prático que surge em armazéns com SKUs mistos é a "armadilha de meio passo": quando um selecionador precisa armazenar itens com 210 mm de altura, mas os passos disponíveis saltam de 200 mm para 225 mm, os 25 mm extras de espaço morto por prateleira se acumulam em um sistema de 5 níveis e 20 compartimentos, gerando uma perda significativa de armazenamento vertical utilizável. As instalações que realizam uma auditoria adequada da altura do SKU antes da instalação das prateleiras alcançam rotineiramente uma utilização vertical de 15 a 25% melhor do que aquelas que usam configurações padrão.

Projetamos nossas colunas verticais com um passo consistente de 50 mm em configurações padrão, e os clientes que trabalham com nossa equipe técnica na personalização do projeto podem solicitar colunas de passo de 25 mm para ambientes de estoque de alturas mistas — um detalhe que se paga rapidamente em cenários de armazenamento denso.

Opções de tratamento de superfície e suas diferenças de desempenho no mundo real

As estantes sem parafusos estão disponíveis com diversos tratamentos de superfície, e a escolha tem implicações diretas na vida útil, na capacidade de carga (devido à espessura do revestimento) e na adequação ambiental.

Um erro comum é especificar estantes eletrogalvanizadas para instalações com rotinas de lavagem do piso ou próximas às portas das docas de carga. A fina camada de zinco satura rapidamente com a exposição repetida à umidade e a ferrugem visível aparece dentro de 12 a 18 meses - muitas vezes anulando as reivindicações de garantia se as especificações de umidade não forem seguidas. As linhas de produção padrão da Huijian aplicam revestimento em pó epóxi de 60–80 µm como linha de base, com opções de galvanização por imersão a quente disponíveis para clientes em ambientes de processamento de alimentos, cadeia de frio ou logística costeira.

Requisitos de âncora de piso para estantes independentes versus estantes sem parafusos amarradas na parede

Estantes industriais leves sem parafusos é frequentemente implantado como plataformas independentes sem ancoragem no piso — o que é compatível em muitos ambientes de baixo risco, mas se torna um problema em outros. A matriz de decisão é mais matizada do que simplesmente verificar se o zoneamento sísmico requer âncoras.

Quando a ancoragem não é negociável

Prateleiras que excedem 2,4 m de altura, ou aquelas com uma relação altura/profundidade acima de 6:1, são inerentemente propensas a tombar sob carregamento excêntrico – um cenário que ocorre sempre que os selecionadores carregam consistentemente um lado de uma baia antes do outro. A física aqui é simples: uma unidade de 2,4 m de altura e 400 mm de profundidade tem um momento de tombamento que pode ser excedido por uma única carga de 30 kg colocada na borda superior da prateleira de um lado.

Considerações sobre gravata de parede

As amarrações de parede são uma alternativa comum à ancoragem ao piso quando a superfície do piso não é adequada para perfuração (por exemplo, pisos elevados, superfícies revestidas com membrana). No entanto, as amarrações de parede só são eficazes se a própria parede for estruturalmente adequada. Uma divisória de drywall de camada única não é um ponto de ancoragem válido para uma série de prateleiras carregadas. Os engenheiros que especificam amarrações de parede devem verificar a construção da parede e usar âncoras de cavidade ou parafusos passantes apropriados onde o espaçamento dos pinos permitir.

Pés de nivelamento de piso e sua função de transferência de carga

Muitas prateleiras verticais sem parafusos incluem pés de nivelamento ajustáveis como recurso padrão. Além de nivelar pisos irregulares, esses pés desempenham uma função crítica de transferência de carga: eles distribuem a carga pontual do montante sobre uma área de contato maior, evitando a concentração de tensão em superfícies de piso macias ou revestidas. Para estantes em pisos de armazéns revestidos com epóxi, especificar pés com área mínima de placa de base de 50 cm² é uma orientação prática para evitar danos ao revestimento sob cargas pesadas.

Integração de acessórios: além da prateleira básica

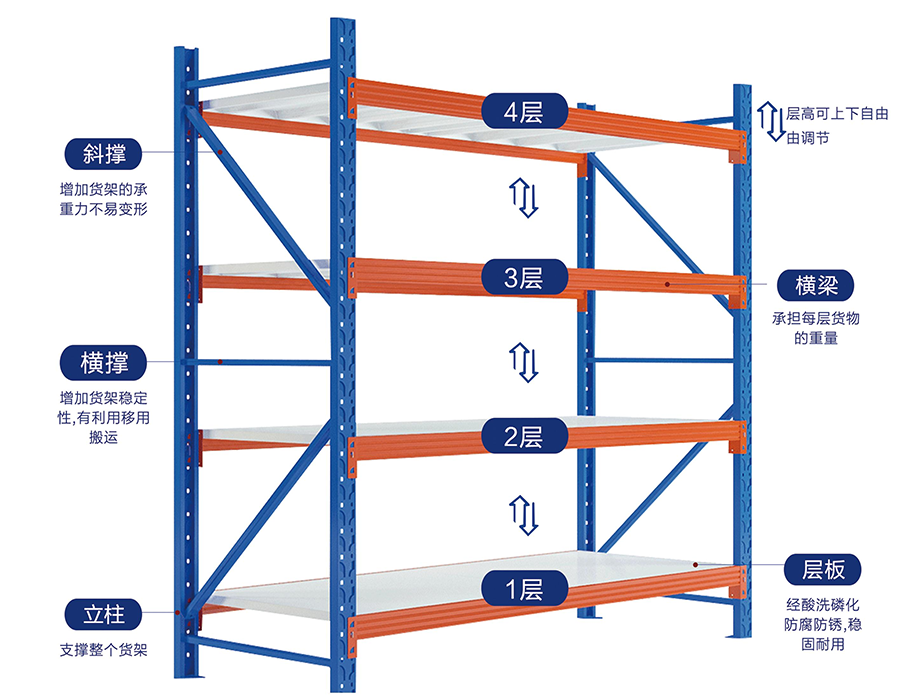

Um sistema de prateleiras sem parafusos bem especificado raramente consiste apenas em montantes e plataformas planas. O ecossistema de acessórios expande significativamente a utilidade funcional e deve ser avaliado durante a fase de especificação inicial, em vez de ser adaptado posteriormente – já que a compatibilidade do slot vertical varia entre os fabricantes e a mistura de marcas geralmente cria problemas de adaptação.

• Divisórias e partições: Divisórias verticais encaixadas em plataformas de prateleira permitem a segmentação horizontal de uma baia em faces de seleção. Para armazenamento de peças pequenas, isso economiza mais espaço do que usar compartimentos separados. Verifique se a divisória está fixada na viga ou no convés – as divisórias fixadas na viga são mais estáveis, mas limitam o reposicionamento do convés.
• Deck de malha de arame: Uma alternativa às plataformas de aço sólido, a tela de arame reduz o acúmulo de poeira, permite a passagem da água dos sprinklers (importante para a conformidade com a supressão de incêndio) e melhora a visibilidade dos itens armazenados. As classificações de carga para telas de arame são normalmente 10–15% mais baixas do que plataformas sólidas equivalentes na mesma bitola.
• Porta-etiquetas e trilhos de lixo: Os canais de etiqueta na borda frontal que se prendem à borda da viga ou à borda da prateleira facilitam a etiquetagem de SKU sem resíduos de adesivo. Para operações de transição para leitura de código de barras ou RFID, verifique se a profundidade do suporte da etiqueta acomoda o formato da etiqueta selecionado antes da instalação em massa.
• Espaçadores de linha e conectores traseiros: Configurações de fileira dupla usando montantes compartilhados melhoram a eficiência do espaço ocupado em aproximadamente 30% em comparação com duas execuções independentes de fileira única. A vertical compartilhada deve ser classificada para a carga combinada de ambas as fileiras – uma especificação que é frequentemente esquecida ao reaproveitar as estantes existentes em um layout de fileira dupla.

Na Huijian, fornecemos documentação completa de compatibilidade de acessórios em nossas linhas de produtos de estantes, para que os clientes possam planejar configurações integradas desde o início, em vez de descobrir limitações de montagem durante a instalação.

Padrões de deflexão do convés de prateleira e como avaliá-los

A deflexão – o arco vertical de uma viga de prateleira ou painel de deck carregado – é um dos indicadores mais reveladores da qualidade das prateleiras, mas raramente é divulgada de forma proeminente nas especificações do produto. O padrão de referência da indústria para deflexão aceitável em prateleiras de armazém é L/180, onde L é o vão em milímetros. Para um vão de 900 mm, isto permite uma deflexão máxima do ponto médio de 5 mm sob carga nominal total. Para um vão de 1200 mm, a mesma relação permite 6,67 mm.

Por que isso é importante na prática? A deflexão excessiva cria vários problemas em cascata: plataformas de prateleiras que curvam os itens em direção ao centro, criando condições de empilhamento instáveis; em sistemas multicamadas, a deflexão sob a prateleira superior pode comprimir a folga vertical abaixo do seu valor nominal; e ciclos repetidos de carga e descarga em uma prateleira que atinge regularmente seu limite de deflexão aceleram a fadiga do metal nos pontos de conexão da viga ao montante. Ao avaliar cotações de prateleiras, perguntar aos fornecedores o valor de deflexão testado a 100% da carga nominal - não apenas a carga nominal em si - revela muito mais sobre a qualidade real do que apenas comparações de preços.
