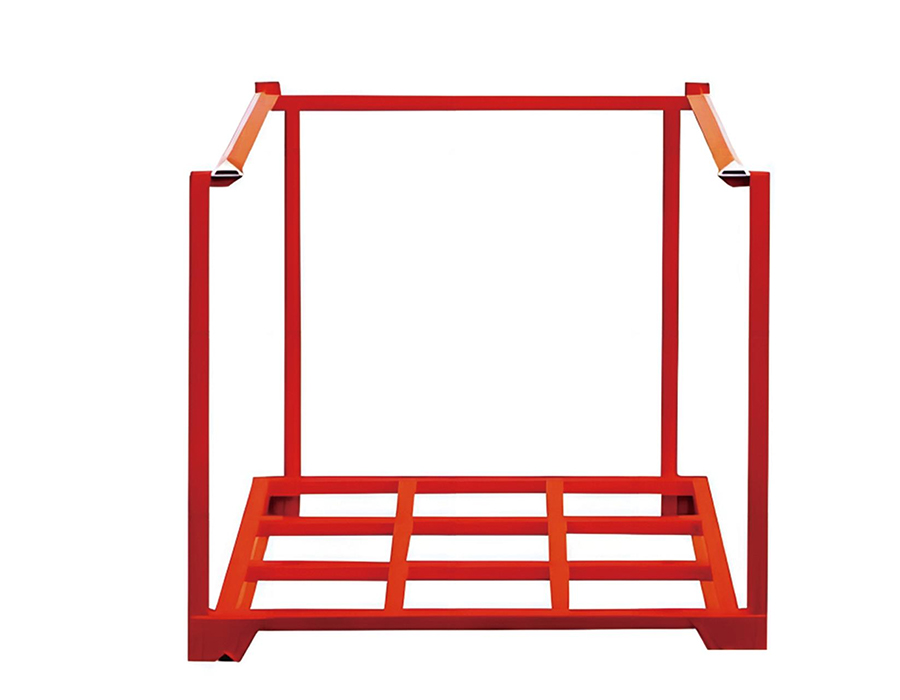

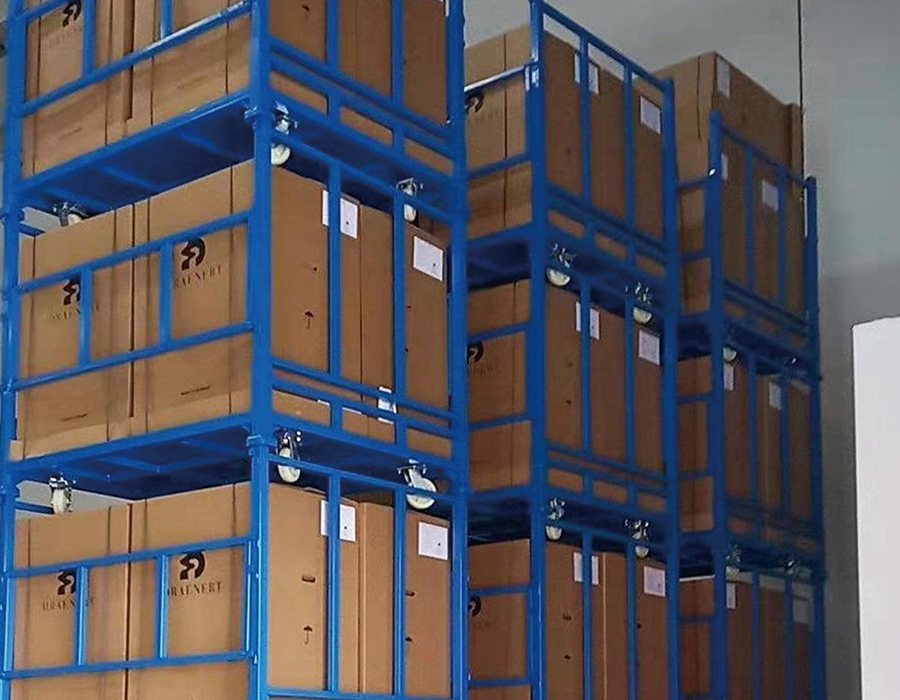

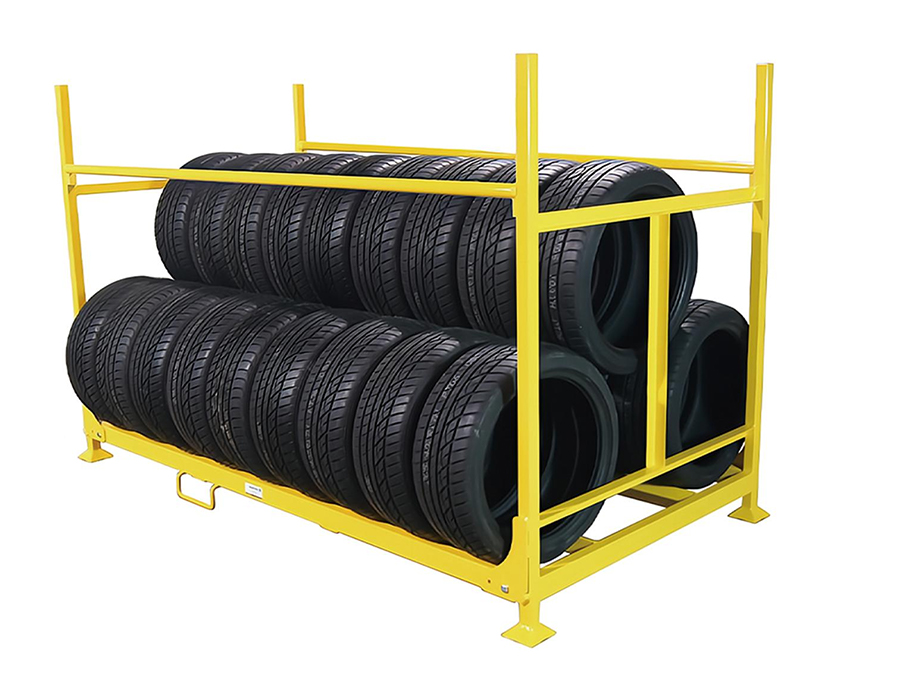

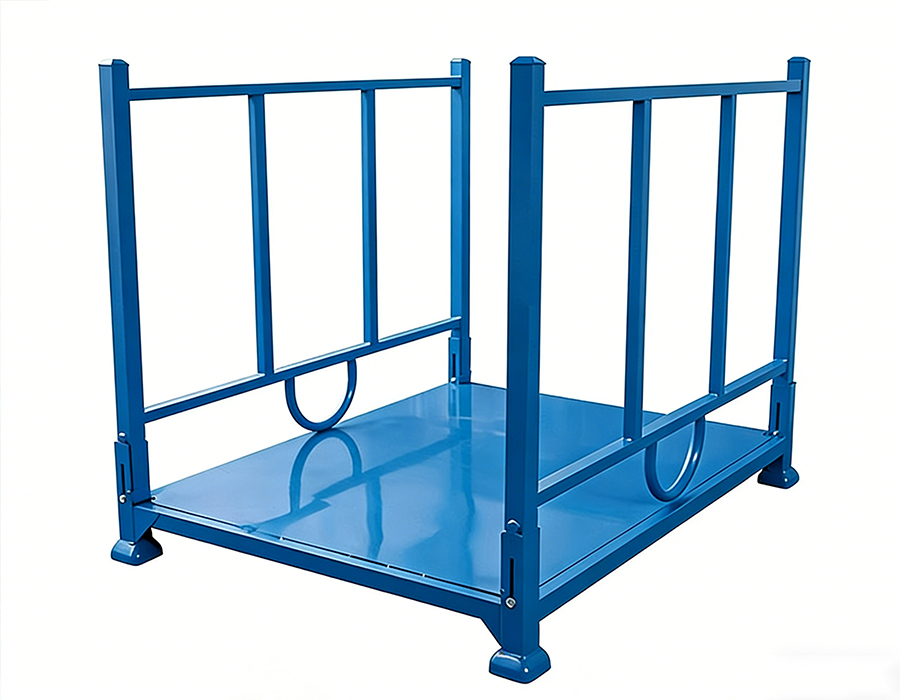

Racks empilháveis são sistemas de armazenamento unificados projetados para operação de empilhadeiras e empilhamento vertical multicamadas, disponíveis em configurações de armazenamento refrigerado fixo, dobrável, pós-palete e grade invertida para atender aos diversos requisitos de diferentes ambientes de armazenamento e tipos de produtos.
Todas as variantes são fabricadas em aço de alta resistência para integridade estrutural e desempenho estável de empilhamento em várias camadas. Os modelos de armazenamento refrigerado são tratados de acordo com padrões anticorrosivos especializados para desempenho confiável de longo prazo em ambientes de baixa temperatura e alta umidade; os modelos dobráveis e do tipo poste reduzem para uma fração do seu volume carregado quando vazios, proporcionando economias significativas nos custos logísticos de transporte de retorno.
Os designs dos produtos equilibram a visibilidade da carga com a facilidade de acesso – variantes de convés de malha aberta permitem verificações visuais do estoque sem movimentar mercadorias; mecanismos de dobramento e conexões de postes são validados através de testes cíclicos de durabilidade para confiabilidade de longo prazo e baixa sobrecarga de manutenção.

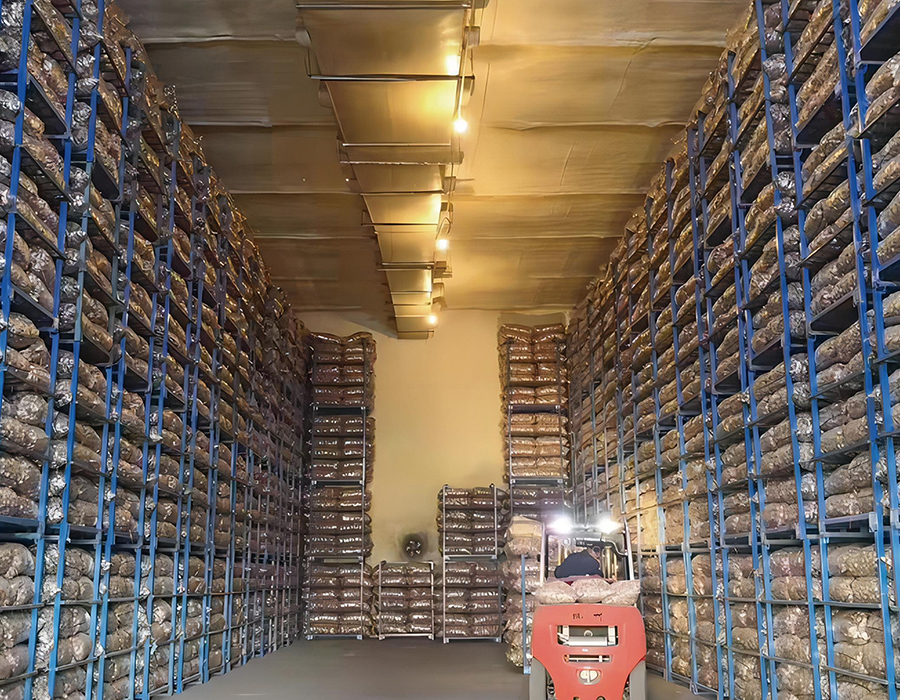

Amplamente implantado na logística da cadeia de frio de alimentos, fabricação de armazenamento de matérias-primas, componentes automotivos, pátios portuários ao ar livre e cadeias de suprimentos de circuito fechado - uma solução flexível e eficiente para aumentar a densidade de armazenamento por metro quadrado e reduzir os custos gerais de armazenamento e logística.
Imagine um armazém no final de um turno: paletes de produtos acabados esperando na área de rec...
Leia maisQuando uma empilhadeira deixa cair um palete completo sobre uma viga de rack, a estrutura rece...
Leia maisrecentemente recebeu uma delegação de representantes de uma empresa alemã de soluções de armazena...
Leia maisPor que os racks de moldes são uma ferramenta essencial para o fluxo de trabalho Em qual...
Leia maisO que são prateleiras sem parafusos para serviços leves? Prateleiras sem parafusos para ser...
Leia maisO mecanismo de empilhamento em racks de pilha de armazém - onde os postes de canto de um rack superior assentam em encaixes de colar ou copos receptores no rack inferior - parecem mecanicamente simples, mas a geometria desta conexão governa tanto a estabilidade lateral da coluna empilhada quanto o número máximo prático de níveis que podem ser alcançados com segurança sob carga. A profundidade de engate do poste no encaixe do colar é a dimensão mais crítica: a profundidade de engate insuficiente permite que o rack superior balance sob carga excêntrica, enquanto a altura excessiva do poste acima do colar pode causar flambagem do poste antes que o colar forneça restrição lateral.
A maioria dos projetos padrão de racks metálicos para empilhamento de armazéns usa uma profundidade de engate de poste de 50 a 80 mm, o que fornece restrição lateral adequada para empilhamento de duas ou três camadas sob cargas uniformemente distribuídas. No entanto, quando as cargas são colocadas fora do centro - uma ocorrência comum quando são armazenadas peças de formato irregular, barras longas ou recipientes parcialmente cheios - a carga excêntrica gera um momento de tombamento ao qual a conexão do colar deve resistir. Em três ou quatro níveis de altura, o braço de momento da excentricidade da carga até a conexão do colar mais baixo multiplica a força lateral na base pelo número de alturas dos níveis, o que significa que uma excentricidade que é estruturalmente inconsequente em um nível pode se tornar uma preocupação de estabilidade em quatro níveis com a mesma carga.
A verificação de projeto dominante para colunas de rack de empilhamento de armazéns multicamadas não é a capacidade de compressão axial - os postes de aço são quase sempre adequados em compressão pura - mas a interação combinada axial mais flexão no ponto de engate do colar, onde o poste é simultaneamente comprimido pelo peso acima e dobrado pela reação de restrição lateral do colar. Os fabricantes que classificam seus racks empilhados apenas pela carga axial estática, sem especificar uma suposição de excentricidade ou uma contagem máxima de camadas para uma determinada carga, estão fornecendo especificações incompletas. Os compradores que operam racks empilhados em três níveis ou acima devem solicitar os dados combinados de interação de carga, e não apenas a classificação de carga por rack.
Os postes de canto verticais de racks de pilha de metal para armazém são produzidos em diversos perfis de seção transversal, e a escolha entre eles afeta não apenas o desempenho estrutural, mas também a consistência do ajuste do colar, a resistência a danos superficiais e a facilidade de reparo após o impacto. Os três perfis de postes mais comuns são tubo redondo, tubo quadrado e seção angular, cada um com características distintas que os tornam mais ou menos adequados dependendo do ambiente operacional.
| Postar perfil | Eficiência Estrutural | Consistência de ajuste do colarinho | Comportamento de dano por impacto | Aplicação Típica |
| Tubo redondo | Alto – força igual em todas as direções | Excelente – o soquete circular é autocentrante | Amassados localmente sem perda de seção global | Empilhamento resistente e de alto nível |
| Tubo quadrado | Bom - dependente da orientação | Bom – alinhamento de canto necessário | Danos nos cantos reduzem significativamente a seção | Serviço médio, uso de armazém padrão |
| Seção angular | Moderado – seção aberta suscetível à torção | Moderado – sensível ao alinhamento | Deformação das pernas comum sob impacto lateral | Serviço leve, manuseio pouco frequente |

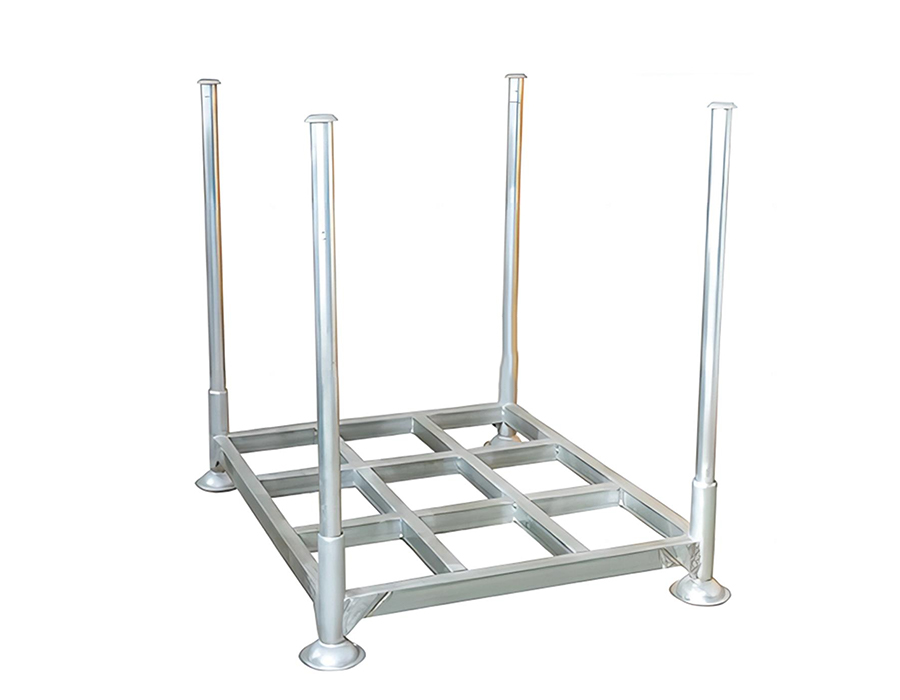

Os postes de tubo redondo têm uma vantagem estrutural que muitas vezes é subestimada: seu momento polar de inércia é igual em todas as direções laterais, o que significa que resistem à flexão igualmente, quer a carga lateral venha da frente, da lateral ou da diagonal. Isto é particularmente importante em aplicações de rack empilhado, onde a direção do carregamento potencial da ponta é imprevisível – uma empilhadeira empurrando uma coluna empilhada de qualquer ângulo encontra a mesma resistência, independentemente da direção de abordagem. Os postes de tubo quadrado, por outro lado, têm maior resistência à flexão em torno de seus eixos centróides alinhados com as faces do tubo, mas menor resistência em torno do eixo diagonal – a direção mais comumente carregada durante um impacto oblíquo de empilhadeira. Para serviço pesado racks de pilha de aço para armazém operando em ambientes movimentados de empilhadeiras, os postes de tubo redondo superam consistentemente o tubo quadrado em capacidade de sobrevivência a impactos, apesar de espessura de parede semelhante ou inferior.
O deck - a plataforma horizontal de suporte de carga de um rack de armazém - é fabricado em diversas configurações que têm consequências diretas na estabilidade do produto, na distribuição da carga pela estrutura do deck e na praticidade de carregar e descarregar diferentes tipos de produtos. Selecionar a configuração errada da plataforma para o produto armazenado é uma causa frequente de danos ao produto, dificuldade de manuseio e desgaste prematuro da plataforma, que é evitável com um processo de especificação mais deliberado.

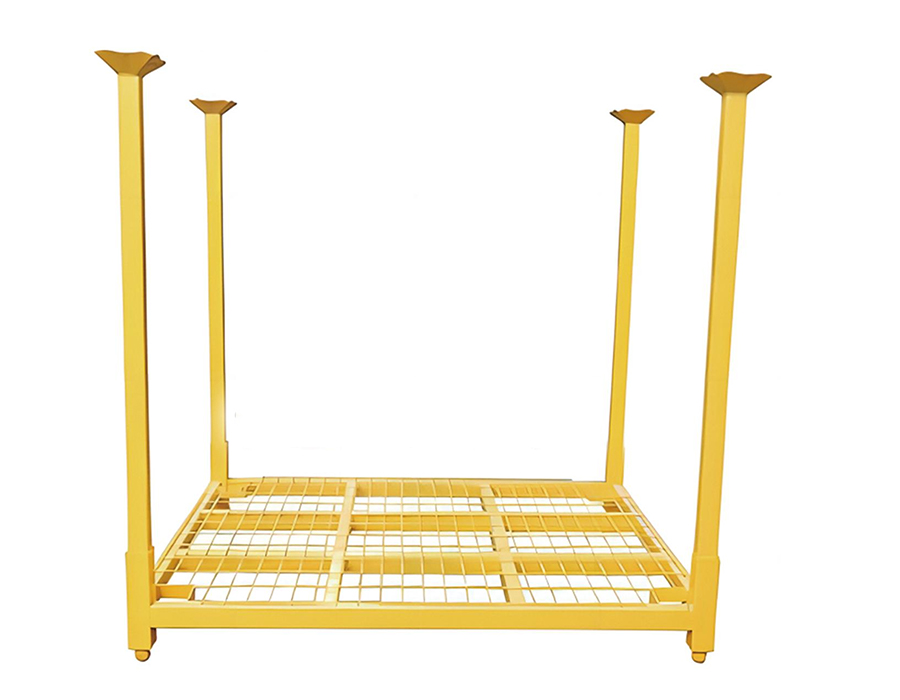

As plataformas de malha de arame soldada proporcionam ventilação e visibilidade através da superfície da plataforma, tornando-as apropriadas para produtos armazenados que se beneficiam do fluxo de ar – peças automotivas sujeitas a condensação, recipientes de qualidade alimentar que exigem inspeção sem desempilhamento e componentes que devem estar visíveis para verificação de estoque sem abrir o rack. A limitação da tela de arame é que a capacidade de carga por unidade de área é menor do que a placa sólida com peso de material equivalente, e as aberturas da malha podem prender fixadores salientes, abraçadeiras ou embalagens irregulares, causando danos durante o deslizamento ou arrastamento de cargas pela superfície. O diâmetro do arame da malha e o tamanho da abertura devem corresponder ao menor componente ou elemento de embalagem que provavelmente será colocado no convés – uma abertura de malha de 50 mm × 50 mm é muito grande para racks que armazenam peças em caixas pequenas que podem penetrar parcialmente na malha sob seu próprio peso.
Plataformas de placas sólidas, normalmente de aço laminado a frio ou a quente de 3 a 6 mm, fornecem uma superfície de apoio contínua que distribui cargas concentradas de produtos com fundo irregular de forma mais eficaz do que a malha. Eles são a escolha correta para armazenar produtos com bases pequenas — recipientes cilíndricos, peças moldadas ou qualquer produto que fique apoiado em apenas um ou dois fios de malha, em vez de se estender pela grade de malha. A limitação prática é o peso: uma plataforma de placa sólida de 1.200 mm x 1.000 mm com 5 mm de espessura adiciona aproximadamente 47 kg ao peso da estante vazia, que se acumula rapidamente em uma frota de estantes de aço para armazéns que são manuseadas e reposicionadas com frequência.
As plataformas de aço corrugadas ou nervuradas oferecem uma vantagem de eficiência estrutural – a seção perfilada proporciona uma resistência à flexão significativamente maior do que a placa plana com a mesma espessura de material, permitindo que a capacidade da extensão da plataforma aumente sem um aumento proporcional no peso próprio. As saliências superficiais também proporcionam um grau de restrição lateral para produtos de fundo plano, reduzindo o deslizamento durante o manuseio. A limitação é a limpeza: resíduos de produtos, lubrificantes e contaminação por partículas acumulam-se nas estrias do convés e são difíceis de limpar completamente, tornando os convés corrugados inadequados em ambientes de armazenamento de contato com alimentos ou regulados por produtos farmacêuticos, onde a higiene da superfície deve ser verificável.
Racks metálicos de armazéns vazios apresentam um desafio significativo de gerenciamento de espaço em instalações onde a utilização de racks varia de acordo com os ciclos de produção ou de estoque. Uma produção completa pode exigir 500 racks em uso ativo simultaneamente; entre as corridas, esses racks devem ser armazenados sem ocupar o espaço necessário para outras operações. O aninhamento — recolher o rack em uma configuração compacta que permite que vários racks vazios sejam armazenados no espaço de um — é a solução principal, mas a proporção de aninhamento e o mecanismo pelo qual o aninhamento é alcançado variam significativamente entre os designs de rack e afetam a eficiência operacional de maneiras que vão muito além do cálculo do espaço de armazenamento.
A proporção de agrupamento descreve quantos racks vazios recolhidos ocupam o espaço vertical de um rack carregado. Uma proporção de agrupamento de 4:1 significa que quatro racks vazios são empilhados na altura de um rack carregado, reduzindo os requisitos de espaço de armazenamento vazio para 25% do espaço de armazenamento ativo. Alcançar altas taxas de aninhamento exige que a altura do poste de canto do rack acima da superfície do convés quando recolhido seja minimizada - na prática, isso significa que os postes devem ser dobrados, destacados ou cair abaixo do nível do convés durante o aninhamento. Os projetos de postes dobráveis alcançam as taxas de encaixe mais altas (geralmente 5:1 ou 6:1), mas introduzem complexidade mecânica nos pontos de articulação que são vulneráveis a danos em ambientes de manuseio brusco e exigem inspeção antes de cada uso para verificar se as travas dos postes estão totalmente engatadas.
Racks de poste fixo com geometria de poste cônico — onde a parte superior de cada poste tem um diâmetro ligeiramente menor que a inferior, permitindo que os postes de um rack superior vazio deslizem dentro dos encaixes de colar do rack inferior mais do que durante a operação carregada — alcançam proporções de encaixe de 3:1 a 4:1 sem componentes de dobramento mecânico. Essa simplicidade de projeto reduz os requisitos de manutenção e elimina o modo de falha de uma dobra destravada que resulta em colapso posterior durante o carregamento. A desvantagem é uma taxa de agrupamento mais baixa do que os designs dobráveis e uma operação de agrupamento que requer um alinhamento vertical cuidadoso durante o empilhamento, o que retarda o processo de agrupamento em operações de consolidação de racks vazios de alto volume.
Na Huijian, nossa linha de estantes metálicas para armazéns é projetada em diversas configurações de agrupamento, com geometria de poste e dimensões de colar desenvolvidas através de nosso centro de P&D interno para otimizar a taxa de agrupamento para cada classe de carga - garantindo que o armazenamento de rack vazio consuma o mínimo de espaço possível sem sacrificar a confiabilidade estrutural do engate pós-colar sob condições de empilhamento carregado.
Racks de aço para armazéns usados em áreas de armazenamento externas, instalações de logística à beira-mar, ambientes de processamento de alimentos ou armazéns de produtos químicos enfrentam desafios de corrosão que o revestimento em pó padrão por si só não pode resolver de forma confiável ao longo de uma vida útil de vários anos. Compreender a hierarquia dos tratamentos de superfície disponíveis e as condições que governam sua seleção é essencial para especificar racks empilhados que manterão a integridade estrutural e a aparência durante o período de serviço necessário, sem exigir recobrimento ou substituição prematura.
O desempenho da proteção contra corrosão dos tratamentos de superfície é normalmente comparado usando horas de teste de névoa salina de acordo com a ISO 9227, o que acelera o ambiente de corrosão para permitir a comparação em um período de teste. Os benchmarks de desempenho típicos para tratamentos de rack de pilha são os seguintes:
Para racks empilhados que fazem a transição entre armazenamento interno e armazenamento externo — um padrão operacional comum nas cadeias de fornecimento de materiais automotivos e de construção — o sistema epóxi-poliéster de camada dupla representa a especificação mais prática: resistência à corrosão significativamente melhor do que o revestimento em pó padrão, com um custo adicional de 25 a 35%, e totalmente reparável com revestimentos compatíveis aplicados em campo quando ocorrerem danos localizados.
A capacidade nominal de uma estante de armazém é calculada partindo do pressuposto de que a carga está uniformemente distribuída pela superfície do convés e que o centro de gravidade da carga está localizado no centro geométrico da estante. Na prática, ambas as suposições são violadas rotineiramente – e as consequências estruturais do carregamento não uniforme em configurações de racks empilhados são mais severas do que seriam para a mesma excentricidade de carga em um único rack de chão, porque a excentricidade é amplificada através da altura da coluna empilhada.
Considere um rack carregado com bobinas de aço ou componentes cilíndricos que rolam para um lado da plataforma durante a colocação – o que não é incomum quando as plataformas são ligeiramente irregulares ou quando os produtos são colocados em um ângulo. Um deslocamento de 200 mm de uma carga de 1.000 kg em relação à linha central do convés gera um momento de tombamento de 200 kg·m ao nível do convés. Numa configuração de camada única, este momento é resistido pela conexão do colar na base e pela geometria do bolso da empilhadeira. Em uma pilha de três camadas, a mesma excentricidade de 200 mm na camada superior cria uma força lateral cumulativa na base que é três vezes maior, e a largura da base estabilizadora da coluna do rack – a distância entre os pontos de engate do colar mais externos – pode não ter aumentado proporcionalmente. O resultado prático é que práticas de carregamento que são visualmente aceitáveis e estruturalmente seguras no uso em camada única podem criar um risco genuíno de instabilidade no empilhamento em várias camadas.
As instalações que operam estantes de aço em armazéns em configurações de alto nível devem implementar protocolos de carregamento explícitos que abordem a disciplina de centralização, em vez de depender dos operadores para compreender intuitivamente as implicações de estabilidade do carregamento descentralizado em altura. Os elementos práticos do protocolo incluem marcadores de linha central pintados ou soldados na superfície do convés, marcadores de balanço máximo permitido nas bordas do convés e um limite de excentricidade máximo claro expresso em milímetros, em vez de uma instrução genérica para "carregar centralmente" - um termo que é interpretado de forma diferente por diferentes operadores.
Os bolsos de entrada da empilhadeira na estrutura de base de um rack de pilha de metal de armazém são o ponto de interface entre o sistema de rack e cada peça do equipamento de manuseio de materiais na instalação - ainda assim, seu design é frequentemente tratado como uma reflexão dimensional em vez de um componente de engenharia com seus próprios requisitos funcionais. A largura do bolsão, a profundidade, a geometria de entrada e a conexão estrutural entre o tubo do bolsão e a estrutura base têm efeitos mensuráveis no tempo do ciclo de manuseio, nas taxas de danos no rack e na consistência do engate dos garfos em uma frota mista de empilhadeiras.
A largura de entrada do compartimento do garfo é normalmente especificada em 160 mm ou 185 mm, correspondendo às duas larguras de garfo padrão mais comuns em uso em frotas de empilhadeiras contrabalançadas e retráteis. Uma largura de bolsão de 160 mm aceita garfos padrão de 150 mm com folga de 5 mm por lado – adequado para entrada alinhada, mas não oferece tolerância para erros de posicionamento lateral dos garfos ou para a ligeira variação de largura entre pares de garfos da mesma especificação nominal. Aumentar a largura do bolsão para 185 mm adiciona 12,5 mm de folga por lado, reduzindo significativamente a precisão necessária para a entrada do garfo e reduzindo a frequência do impacto da borda do bolsão devido à entrada desalinhada em 50–70% em instalações com frotas mistas de empilhadeiras. A penalidade estrutural do bolsão mais largo é insignificante; o benefício operacional na redução de danos ao rack é significativo.
A geometria do chanfro de entrada do bolsão — o ângulo no qual a entrada do bolsão é cortada ou formada — afeta como a ponta do garfo entra em contato com o bolsão durante a entrada. Uma abertura de bolso de corte quadrado sem chanfro concentra a força de impacto de um garfo desalinhado em um único ponto no canto da borda do bolso, causando deformação progressiva e rasgo da parede do tubo do bolso. Um chanfro de 30 a 45 graus na face externa da entrada do bolsão distribui a força de impacto através de uma linha de contato mais longa e desvia a ponta do garfo para dentro do bolsão em vez de para dentro da parede do tubo. Este simples detalhe de fabricação prolonga a vida útil de bolsões de alta utilização em ambientes movimentados de empilhadeiras por um fator de dois a três, sem aumento no custo do material - requer apenas uma operação secundária de conformação ou corte na entrada do bolsão durante a fabricação.
Nossos racks de aço para armazéns são fabricados em seis linhas de produção dedicadas em nossas instalações de 58.000 metros quadrados em Guangde, onde a geometria de entrada do bolsão é padronizada com perfis de chanfro completo como um padrão de produção - e não uma opção de atualização - porque a redução a longo prazo nas taxas de danos em campo devido a esse detalhe mais do que justifica a etapa adicional de fabricação em escala.
Uma frota de estantes de armazém em uso industrial ativo é um ativo depreciado que acumula danos por meio de impactos de manuseio, eventos de sobrecarga e exposição ambiental ao longo de sua vida útil. Ao contrário dos sistemas de estantes fixas, onde os danos são visíveis em um local definido, as estantes empilhadas viajam entre instalações, clientes e áreas de produção — distribuindo eventos de danos por toda a frota de maneiras que dificultam o rastreamento das condições sem uma abordagem de gerenciamento sistemático. As instalações que operam frotas de mais de 50 racks que não possuem protocolos formais de rastreamento e inspeção descobrem rotineiramente uma proporção significativa de sua frota em condições abaixo do padrão somente quando um incidente de manuseio ou auditoria força uma revisão física.
Um sistema eficaz de gerenciamento de frota de racks de empilhamento atende a três requisitos operacionais distintos: identificação individual de racks, inspeção periódica das condições e critérios de decisão de retirada. A identificação individual exige que cada rack carregue um identificador exclusivo – seja uma etiqueta metálica estampada, um código marcado a laser na estrutura base ou um chip RFID incorporado – que liga o rack físico a um registro de manutenção em um sistema de rastreamento. As etiquetas de código de barras são a opção menos durável em ambientes de rack industrial; eles delaminam sob limpeza repetida, contato com garfo e exposição externa aos raios UV dentro de 12 a 24 meses. Identificadores estampados ou marcados a laser na própria estrutura de aço são permanentes e devem ser especificados como padrão em qualquer frota de racks destinada a serviços plurianuais.
Os critérios de inspeção para estantes metálicas de armazém devem ser adaptados aos modos de danos específicos relevantes para cada tipo de estante e ambiente operacional, mas um protocolo de inspeção de base deve abordar as seguintes condições em intervalos definidos:
Os critérios de reforma devem ser expressos como limiares mensuráveis específicos, em vez de descrições subjetivas de condições. Uma política de aposentadoria rigorosa que declara “aposentar-se quando sofrer danos significativos” produz decisões inconsistentes entre os inspetores; aquele que afirma "retirar-se quando o arco do poste exceder 5 mm por 500 mm, quando o soquete do colar não puder atingir o engate mínimo do poste de 40 mm ou quando qualquer rachadura de solda exceder 10 mm de comprimento" produz decisões consistentes e auditáveis que podem ser aplicadas uniformemente em uma grande frota por pessoal com treinamento básico.
