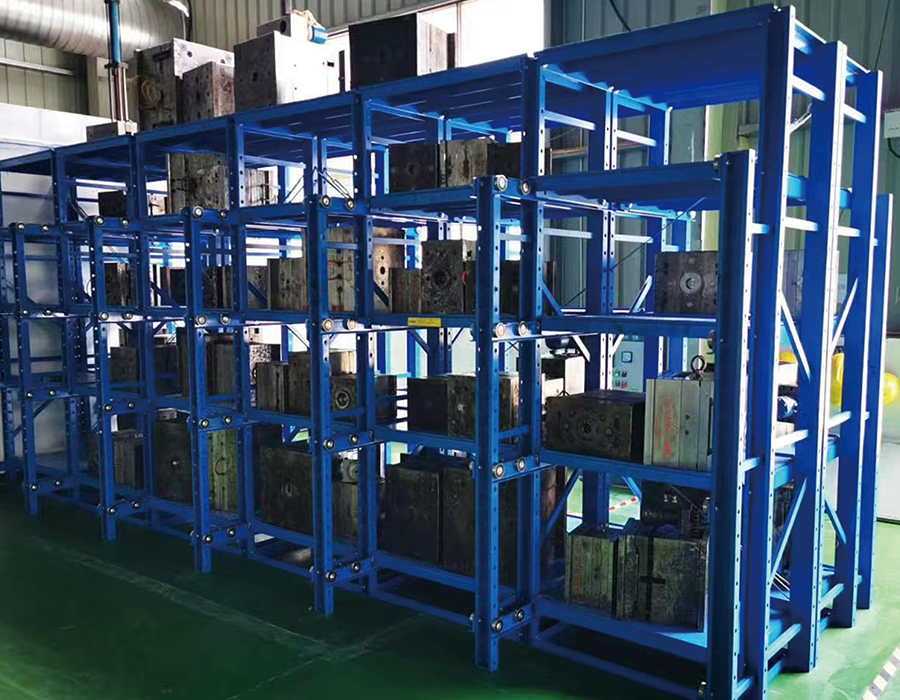

Molde tipo gaveta / rack de ferramentas

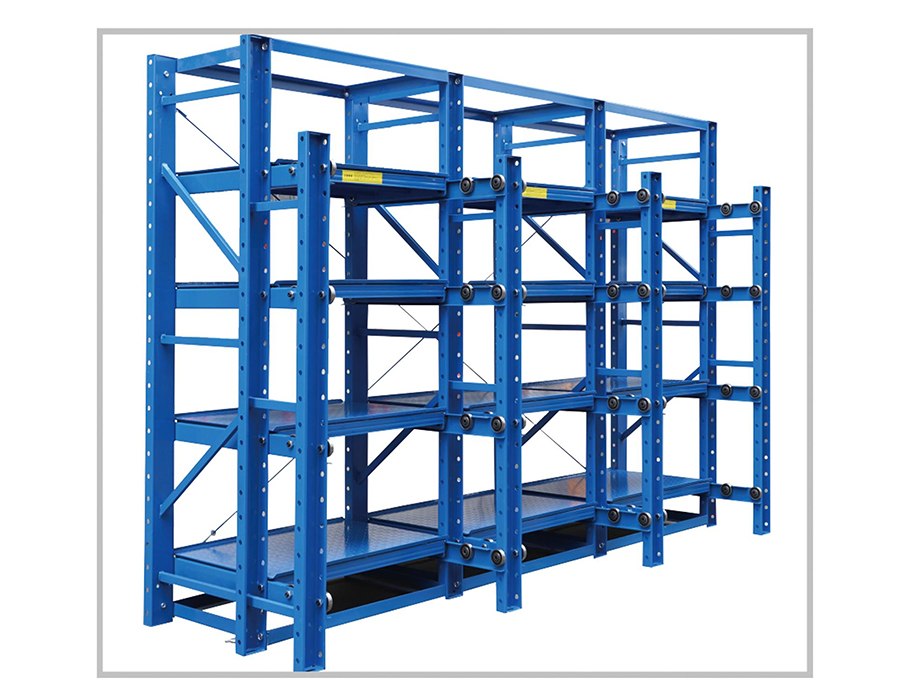

Por que o projeto do mecanismo de extensão de gaveta é o principal desafio de engenharia em racks de moldes

Em um racks de molde tipo gaveta para armazenamento resistente , o mecanismo de extensão de gaveta é onde se concentram as maiores demandas de engenharia – mas é o componente mais frequentemente subespecificado nas compras orçamentárias. Uma gaveta de molde pode transportar cargas que variam de 500 kg a mais de 5.000 kg, dependendo da aplicação, e deve estender essa carga suavemente por uma distância de 600 a 1.200 mm, sem deflexão lateral, sem emperramento sob carga excêntrica e operação confiável em milhares de ciclos. Esses requisitos não podem ser atendidos ampliando as corrediças de gaveta para serviços leves padrão.

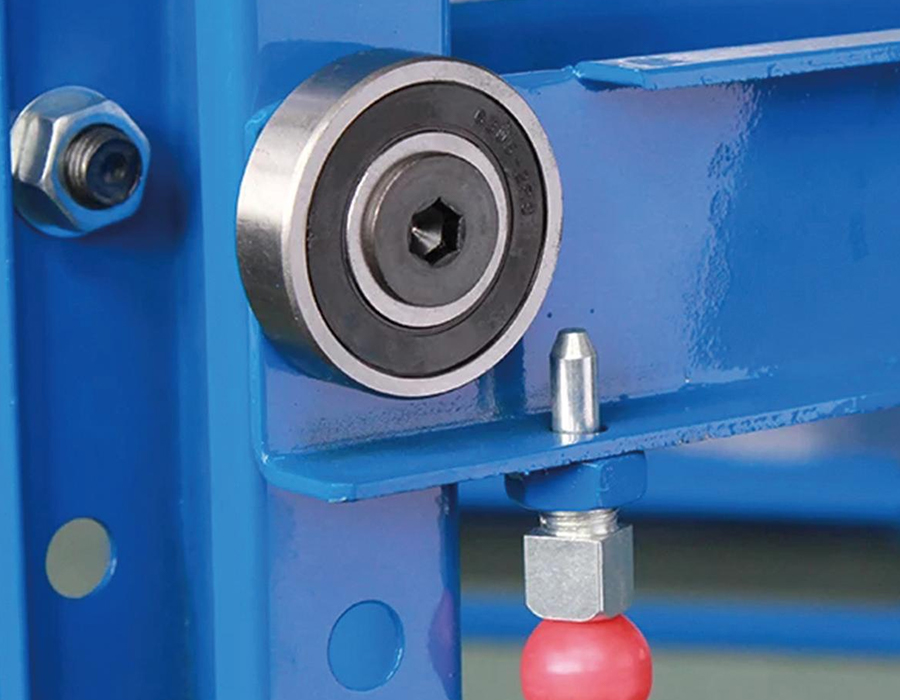

Os dois tipos de sistemas de extensão dominantes usados ​​em porta-moldes industriais são corrediças com rolamentos de rolos de aço e sistemas de trilhos-guia perfilados com carros de esferas recirculantes. As corrediças de rolamento de rolos usam rolos de aço endurecido que funcionam em canais formados a frio — eles são robustos, tolerantes à contaminação e fáceis de manter, mas sua capacidade de carga por unidade de largura é limitada pela tensão de contato do rolo. Para gavetas superiores a 2.000 kg, um único par de corrediças de rolos torna-se impraticável sem um espaçamento extremamente amplo, o que por sua vez aumenta a largura total do compartimento do rack. Os sistemas de trilhos-guia perfilados - essencialmente trilhos de movimento linear emprestados da tecnologia de máquinas-ferramenta - alcançam classificações de carga dinâmica muito mais altas em uma seção transversal mais estreita, mas são mais sensíveis ao desalinhamento durante a instalação e exigem ambientes operacionais mais limpos para atingir sua vida útil nominal.

O parâmetro de especificação crítico não é apenas a capacidade de carga estática, mas também a classificação de carga dinâmica sob repetidos ciclos de extensão. Um sistema deslizante classificado para carga estática de 3.000 kg pode ter uma vida útil à fadiga avaliada para apenas 20.000 ciclos de extensão total com essa carga - o que, em uma sala de moldes operando dois turnos diários, significa cerca de dois a três anos antes que a substituição do rolamento seja necessária. Os compradores devem solicitar a classificação do ciclo de carga dinâmico e não confiar apenas no valor da capacidade estática ao comparar as especificações do rack de moldes do tipo gaveta.

Calculando o peso real dos moldes: por que a tonelagem nominal subestima as demandas de armazenamento

O peso do molde é quase sempre citado como o peso líquido do próprio conjunto do molde – o núcleo, as placas de cavidade e o sistema ejetor. Este número é o que aparece nos cartões de molde e é o que a maioria dos gerentes de produção usa ao especificar os requisitos de armazenamento. No entanto, a carga real que um porta-moldes tipo gaveta deve suportar é consistentemente superior ao peso nominal do molde, às vezes por uma margem significativa, devido à massa adicional que se acumula nas condições de armazenamento.

Vários fatores contribuem para esta subcontagem na prática:

• Placas de base do molde e materiais de embalagem: Moldes de injeção e fundição sob pressão armazenados por longos períodos são normalmente colocados em placas de base de aço ou em suportes de madeira para evitar danos por contato com a superfície. Uma placa de aço de 50 mm sob uma área de molde de 600 mm × 800 mm adiciona aproximadamente 180–220 kg dependendo do tipo, elevando um “molde nominal de 1.200 kg” a uma carga real de gaveta de 1.400 kg antes de quaisquer itens adicionais serem considerados.
• Hardware hidráulico e de resfriamento deixado conectado: Instalações que armazenam moldes com cilindros hidráulicos, coletores de resfriamento ou controladores de câmara quente ainda conectados — uma prática comum onde o tempo de reconexão é a principal preocupação — carregam esse peso do hardware na gaveta. Um controlador de câmara quente e um conjunto coletor podem adicionar de 80 a 150 kg a um molde de injeção de tamanho médio.
• Contaminação acumulada: Nas operações de fundição sob pressão, os moldes armazenados sem limpeza acumulam resíduos de agente desmoldante, rebarbas de alumínio e depósitos de óxido que adicionam massa mensurável a grandes conjuntos de moldes ao longo de meses de armazenamento. Isto raramente é levado em conta no planejamento de armazenamento.
• Peso próprio da gaveta: A própria plataforma da gaveta - normalmente fabricada em chapa de aço de 6 a 12 mm com nervuras de reforço - pode pesar de 150 a 400 kg para uma gaveta dimensionada para transportar um molde de 3.000 kg. Esta carga é transportada pela estrutura do rack em todos os momentos, independentemente de a gaveta estar ocupada.

Uma prática de projeto confiável é aplicar um fator de 1,25x ao peso nominal do molde ao especificar a capacidade da gaveta e tratar isso como a classificação de carga de trabalho mínima e não como a máxima. Nosso armazenamento resistente porta-moldes tipo gaveta são classificados e testados em sua carga de trabalho declarada com todos os fatores de segurança aplicados - levando em consideração as condições de carga do mundo real que os números de peso nominal do molde normalmente ignoram.

Design da superfície da plataforma da gaveta e seu efeito na condição do molde durante o armazenamento

A configuração da superfície de uma gaveta de porta-moldes raramente é discutida em conversas sobre compras, mas tem um impacto direto na condição do molde durante o armazenamento, na facilidade de manuseio e no tempo necessário para a recuperação e preparação do molde. Uma placa de aço plana – a superfície de gaveta mais comum – é simples de fabricar e genericamente capaz, mas não é a superfície ideal para cada tipo de molde ou duração de armazenamento.

Superfícies de placas planas

A placa plana de cobertura total fornece área de contato máxima e é adequada para moldes com superfícies de base planas e usinadas. O principal problema de especificação é a tolerância à planicidade da superfície: uma placa de gaveta que desvia mais de 3–5 mm sob carga total cria uma condição de suporte irregular que pode induzir tensão em placas de base do molde não projetadas para carregamento de três pontos. As nervuras devem ser orientadas para minimizar a deflexão no meio do vão sob a pegada do molde, o que requer conhecer a localização do centro de massa do molde em relação à gaveta, e não apenas o seu peso total.

Superfícies de ripas ou grade

Superfícies de ripas de aço ou grades de barras permitem que o líquido refrigerante, o fluido de corte e os resíduos de desmoldagem sejam drenados através da gaveta em vez de se acumularem na superfície da plataforma. Isto é particularmente valioso em instalações onde os moldes entram no armazenamento sem uma limpeza completa. A desvantagem estrutural é que as cargas concentradas de moldes de pequena dimensão repousam sobre barras individuais em vez de serem distribuídas através de uma placa, aumentando a tensão local nos pontos de contato e potencialmente marcando superfícies macias do molde se o passo da barra for muito grosso.

Recursos de localização personalizados

Para instalações que armazenam moldes de precisão de alto valor com requisitos dimensionais rígidos, as gavetas podem ser equipadas com blocos de localização usinados ou blocos em V ajustáveis que registram o molde em uma orientação definida. Isso evita que o molde se desloque durante a extensão da gaveta — um risco real com moldes pesados ​​em placas planas lisas — e garante que o equipamento de elevação possa engatar os pontos de elevação do molde de forma consistente, sem reposicionamento. O custo adicional de fabricação de recursos de localização é normalmente recuperado no primeiro ano por meio da redução do tempo de manuseio e da eliminação da reinspeção após o movimento induzido pelo armazenamento.

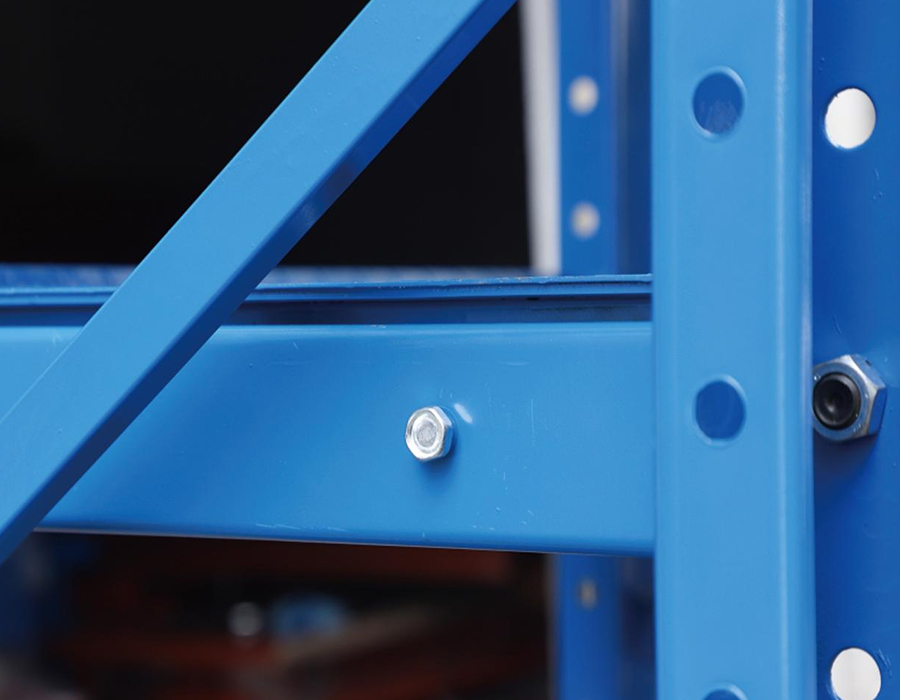

Redundância estrutural em racks de moldes de gavetas para serviços pesados: projeto para eventos de falha de gaveta

Uma gaveta totalmente estendida que transporta um molde de 3.000 kg representa uma das maiores demandas de carga localizada em qualquer sistema de armazenamento de armazém. O momento cantilever gerado pela extensão total - o produto do peso do molde e a distância de extensão da face frontal do rack - deve ser resistido inteiramente pelo sistema de guia da gaveta e transferido de volta para a estrutura do rack através da estrutura de montagem deslizante. Se este caminho de carga for interrompido por uma falha na guia, um cisalhamento no parafuso de montagem ou uma rachadura na solda, a consequência será uma descida repentina e descontrolada de todo o peso da gaveta.

Os sistemas de rack projetados sem redundância estrutural dependem da integridade de um único caminho de carga através do mecanismo de extensão. Adicionar redundância significa construir elementos de suporte secundários que se envolvem apenas em um evento de falha, evitando quedas catastróficas sem estarem ativos em condições normais de operação. As medidas de redundância mais práticas usadas no projeto de porta-moldes tipo gaveta para serviços pesados incluem:

• Barras de segurança anti-queda: Barras de aço endurecido montadas abaixo da plataforma da gaveta no ponto de extensão central que engatam nos suportes receptores entalhados na coluna do rack se a gaveta cair mais de 10–15 mm de sua altura normal de deslocamento. Eles são passivos – não criam atrito sob operação normal – mas impedem a descida da gaveta alguns milímetros após a queda inicial.
• Sistemas paralelos de deslizamento duplo: Em vez de um único par de corrediças em cada lado da gaveta, duas unidades de corrediças são empilhadas verticalmente em cada lado, com o par inferior transportando carga zero em condições normais, mas fornecendo um caminho de carga alternativo totalmente classificado se as corrediças superiores falharem. Isto duplica o custo do material da corrediça, mas elimina falhas de ponto único no mecanismo de extensão.
• O deslocamento da gaveta para em ambas as extremidades: Os batentes mecânicos positivos evitam a extensão excessiva além da distância de deslocamento projetada e evitam que a gaveta seja empurrada para trás além de sua posição fechada na parte traseira da estrutura do rack. Estes são básicos, mas essenciais – a extensão além da distância nominal de deslocamento move o centro de massa do molde para fora do envelope cantilever do projeto, multiplicando rapidamente a carga de momento no sistema de guia.

A especificação de recursos de redundância adiciona custos — normalmente de 12 a 18% ao custo do mecanismo de gaveta — mas esta é a base de comparação apropriada, não o custo total do rack. Contra a responsabilidade e a interrupção operacional de um evento de queda de molde envolvendo ferramentas no valor de centenas de milhares de yuans, o investimento em engenharia é fácil de justificar.

Integração de sistemas de identificação de moldes com layouts de rack tipo gaveta

A eficiência da identificação e recuperação de moldes é um gargalo operacional recorrente em instalações que armazenam mais de 30 a 50 moldes, mesmo quando o sistema de armazenamento físico é bem projetado. A vantagem inerente do porta-moldes tipo gaveta - que cada molde ocupa sua própria gaveta dedicada que pode ser extraída e inspecionada individualmente - só é totalmente realizada quando o sistema de identificação permite que a gaveta correta seja localizada sem abrir múltiplas gavetas sequencialmente.

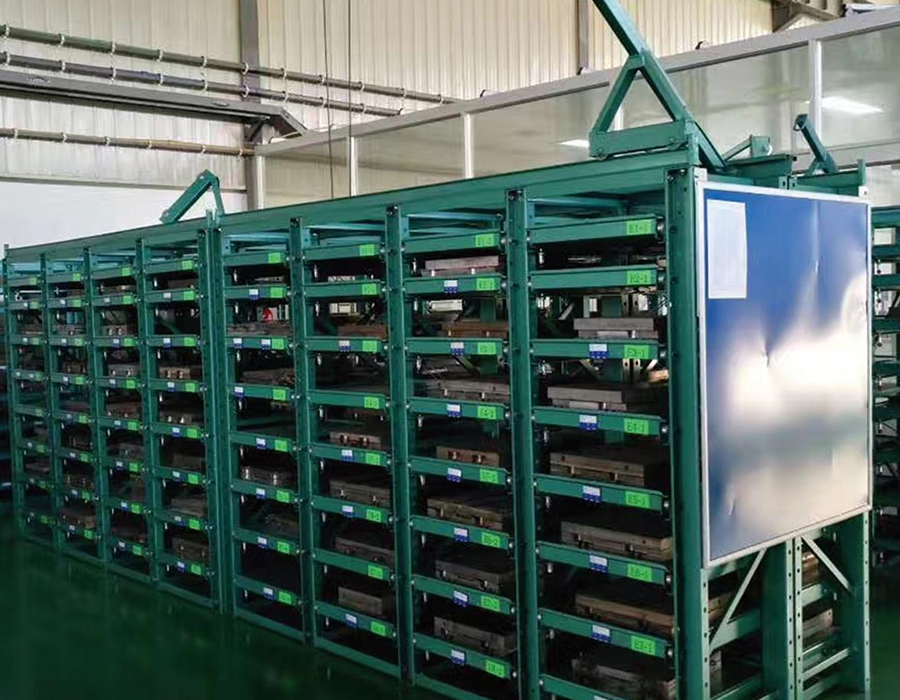

A etiquetagem física é a base: um porta-etiquetas montado na face frontal de cada gaveta, visível quando se aproxima da face lateral do corredor do rack. O requisito prático é que os rótulos permaneçam legíveis no ambiente da sala de moldes – névoa de óleo, umidade e impactos ocasionais tornam os rótulos de papel em suportes de plástico pouco confiáveis ​​após seis a doze meses. Etiquetas gravadas em aço inoxidável ou placas de alumínio anodizado com conteúdo marcado a laser são a especificação apropriada para ambientes com exposição regular a refrigerantes ou agentes desmoldantes.

A integração RFID ao nível da gaveta é cada vez mais adotada em instalações que gerem moldes com ciclos de produção curtos e trocas frequentes. Uma etiqueta RFID embutida ou anexada à face frontal da gaveta é lida por uma antena fixa na face do corredor do rack ou por um leitor portátil, conectando a localização física da gaveta ao banco de dados de gerenciamento de moldes sem digitalização manual. O principal requisito de integração é que a posição da etiqueta RFID permaneça consistente em todas as gavetas do sistema – a variação de mais de 20 a 30 mm do centro da zona de leitura da antena reduz a confiabilidade da leitura em ambientes com alto teor de metal, onde a reflexão do sinal já é um desafio. Com nossos recursos internos de P&D e fabricação de gavetas personalizáveis, somos capazes de projetar frentes de gaveta compatíveis com RFID com bolsos de etiquetas padronizados como uma opção integrada de fábrica, em vez de uma modernização em campo.

Os sistemas de códigos de barras e códigos QR ocupam o meio-termo – menor custo de infraestrutura do que RFID e mais duráveis ​​do que etiquetas de papel quando impressas em poliéster com suporte metálico e tinta estável aos raios UV. Um scanner portátil conectado a um tablet ou terminal WMS móvel permite a confirmação da localização antes da extensão da gaveta, reduzindo o risco de recuperar o molde errado em uma instalação onde vários conjuntos de ferramentas de aparência semelhante estão armazenados.

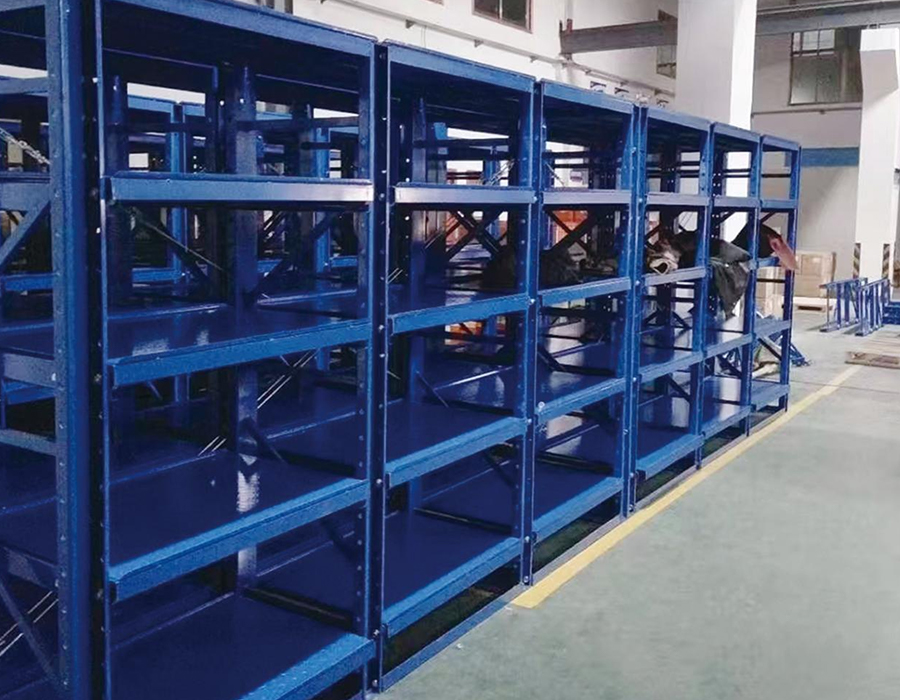

Gerenciamento de carga no piso ao instalar sistemas de rack de moldes de alta capacidade

Os sistemas de porta-moldes do tipo gaveta, especialmente aqueles configurados para múltiplas camadas de moldes pesados, geram concentrações de carga no piso que frequentemente excedem o que as lajes padrão do armazém podem suportar sem intervenção de engenharia. Um rack de moldes de dois níveis armazenando moldes de 3.000 kg em cada uma das seis gavetas por compartimento carrega uma carga potencial total do compartimento de 36.000 kg — sem incluir o peso da estrutura do rack — distribuída em quatro bases de placa de base. A pressão do piso sob cada placa de base pode exceder 80–100 toneladas por metro quadrado se as placas de base forem pequenas e a laje de concreto for fina.

A primeira etapa em qualquer processo de planejamento de instalação de rack de moldes é obter a certificação de carga de piso do engenheiro estrutural para a área de instalação - e não a especificação genérica de capacidade de piso do edifício, que normalmente é uma carga nominal uniformemente distribuída que não reflete o comportamento da carga pontual. As cargas pontuais sob as placas de base do rack comportam-se de maneira diferente das cargas distribuídas em termos de tensão de punção na laje, e os pisos de armazéns mais antigos, projetados para 5 toneladas por metro quadrado de carga distribuída, podem ser vulneráveis ​​à ruptura por punção sob uma carga concentrada da placa de base de 20 toneladas, mesmo que o peso total esteja dentro da capacidade distribuída.

Onde a capacidade do piso é marginal, as soluções práticas incluem:

• Aumento da área da placa de base: O alargamento da placa de base distribui a carga da coluna por uma área maior, reduzindo diretamente a pressão no piso abaixo da placa. Uma placa de base de 200 mm × 200 mm pode ser aumentada para 400 mm × 400 mm — quadruplicando a área de contato e reduzindo o pico de pressão no piso em 75% sem nenhuma alteração na estrutura do rack acima.
• Placas de distribuição de carga em aço: Placas de aço soldadas de 20 a 30 mm de espessura, maiores que a placa de base do rack e colocadas abaixo dela, distribuem a carga da coluna na laje do piso por uma área ainda mais ampla. Estes são particularmente eficazes quando a laje contém armadura a uma profundidade que proporciona uma boa resistência à punção, mas onde a camada superficial do betão é fina.
• Redistribuição do layout do rack: O reposicionamento dos compartimentos de rack para que não haja dois compartimentos de alta carga compartilhando o mesmo painel de laje — separados por juntas de expansão — evita o carregamento cumulativo em um único vão estrutural. Isto requer coordenação entre o projeto do layout do rack e o desenho estrutural da laje, o que nem sempre está disponível para edifícios mais antigos.

Prevenção de ferrugem durante armazenamento prolongado: o que o design do rack pode ou não fazer

A corrosão das superfícies dos moldes durante o armazenamento é uma das formas mais dispendiosas e evitáveis de danos nas ferramentas nas instalações de produção, mas é frequentemente atribuída apenas à aplicação inadequada de inibidores de corrosão, em vez de ser examinada como um problema no ambiente de armazenamento. O design do porta-moldes tipo gaveta influencia o microambiente ao redor dos moldes armazenados de maneira que acelera ou retarda a oxidação da superfície, independentemente de qualquer composto inibidor de ferrugem aplicado à superfície do molde antes do armazenamento.

A condensação é o principal fator de corrosão na maioria dos ambientes de armazenamento de moldes. Moldes com grande massa térmica – especialmente ferramentas de fundição grandes armazenadas após ciclos de produção a quente – esfriam lentamente e passam pelo ponto de orvalho do ar ambiente à medida que a temperatura de sua superfície cai. Se o ar ao redor do molde em uma gaveta fechada ou semifechada tiver circulação limitada, a umidade condensará na superfície do molde e permanecerá em contato por longos períodos. Projetos de rack com compartimentos de gaveta fechados – painéis laterais sólidos e tampas superiores – criam bolsas de ar estagnado que pioram esse efeito em comparação com racks de estrutura aberta que permitem a circulação de ar ambiente ao redor dos moldes armazenados.

Os recursos práticos de design que reduzem o risco de corrosão no armazenamento de moldes tipo gaveta incluem:

• Painéis laterais de gaveta perfurados: Em vez de painéis de aço sólido entre camadas de gavetas adjacentes, os painéis perfurados permitem o movimento do ar através da superfície do molde sem criar o esboço completo de uma estrutura aberta. Isto proporciona um compromisso útil entre proteção contra contaminação e acúmulo de umidade.
• Pontos de montagem dessecantes: Clipes ou bandejas integrados dentro do compartimento da gaveta, posicionados para conter pacotes de sílica gel ou cartuchos dessecantes de peneira molecular próximos à superfície do molde, sem interferir no carregamento e na recuperação do molde. Esta é uma adição de baixo custo na fase de fabricação, mas difícil de modernizar de forma limpa.
• Caminhos de drenagem no piso da gaveta: Pequenos orifícios de drenagem ou ranhuras de drenagem na plataforma da gaveta evitam o acúmulo de condensado ou o escoamento de líquido refrigerante sob o molde, o que representa um risco de corrosão e uma preocupação de higiene em instalações de armazenamento de moldes em contato com alimentos.

O que o design do rack não pode compensar é o tratamento inadequado da superfície antes do armazenamento. O revestimento com filme inibidor de corrosão em fase de vapor (VCI), o óleo antiferrugem aplicado em todas as superfícies não pintadas e a proteção selada da linha de separação continuam sendo a principal defesa contra a corrosão do molde durante o armazenamento. A contribuição do rack é criar condições onde esses tratamentos possam funcionar de forma eficaz – o que significa minimizar a condensação, a contaminação e o tempo de contato com a umidade acumulada, em vez de simplesmente fornecer um piso seco para o molde assentar.

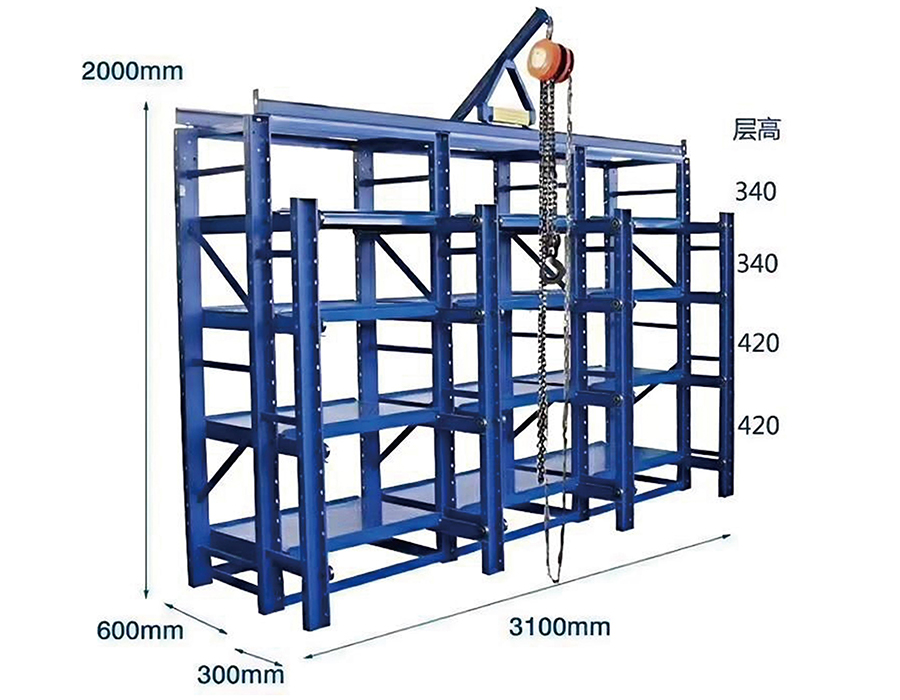

Especificando a distância de deslocamento da gaveta em relação à área do molde e ao equipamento de manuseio

O curso de extensão da gaveta é um parâmetro de especificação que é frequentemente definido para um número redondo - 600 mm, 800 mm ou extensão total - sem uma análise sistemática da distância real de deslocamento necessária para o levantamento e manuseio seguro do molde na instalação específica. A distância de viagem subespecificada é uma fonte comum de dificuldade de manuseio e risco de lesões; a distância de deslocamento superespecificada aumenta o momento cantilever no sistema de guia e pode exceder a capacidade estrutural do rack para um determinado peso do molde.

A distância mínima necessária de deslocamento da gaveta é determinada pela geometria do molde, pelo tipo de equipamento de elevação utilizado e pelo espaço livre disponível na frente da estante. O cálculo governante envolve três variáveis:

• Requisito de abordagem de gancho ou garfo do equipamento de elevação: Um gancho de ponte rolante e uma viga de elevação necessitam de acesso vertical livre acima dos pontos de elevação do molde, que devem estar desobstruídos pela estrutura de rack acima da gaveta aberta. A distância horizontal da face da cremalheira ao centro de massa do molde, na distância de deslocamento necessária, determina se o gancho do guindaste pode ser posicionado diretamente sobre o ponto de elevação sem que a corrente do gancho ou o fio obstruam a estrutura superior da cremalheira. Para guindastes com vigas de elevação de comprimento fixo, este cálculo é simples; para elevadores de eslinga flexíveis, o ângulo da eslinga na distância de extensão necessária deve ser verificado em relação ao ângulo mínimo de trabalho da eslinga.
• Profundidade da pegada do molde na direção da extensão: Um molde com 900 mm de profundidade na direção de deslocamento da gaveta exige que a gaveta se estenda além de um molde com 600 mm de profundidade antes que a face frontal do molde saia da coluna do rack, permitindo a abordagem lateral para fixação da cinta nos olhais de elevação frontais. O deslocamento necessário é aproximadamente: coluna do rack face à borda frontal da gaveta profundidade do molde 150–200 mm folga de aproximação.
• Profundidade do corredor na frente do rack: A distância de extensão da gaveta aumenta a profundidade do corredor ocupado quando a gaveta está aberta. Em instalações onde o corredor de racks também é usado como caminho de deslocamento para outros equipamentos, a gaveta totalmente estendida não deve obstruir o tráfego cruzado ou criar risco de tropeço. Isto pode impor um limite máximo de extensão que entra em conflito com o requisito de espaço mínimo de elevação, caso em que a largura do corredor ou o posicionamento do rack devem ser reconsiderados antes da instalação.

Uma abordagem sistemática é preparar um desenho em escala da gaveta totalmente estendida com o molde em posição, sobrepor a geometria de abordagem do gancho do guindaste e o limite do corredor e verificar se as folgas de elevação e os requisitos de saída do corredor são atendidos na distância de deslocamento selecionada. Este exercício de desenho leva menos de uma hora e elimina a reclamação pós-instalação mais comum sobre porta-moldes tipo gaveta - que a gaveta não se estende o suficiente para o encaixe seguro do guindaste com as ferramentas.
