Como restrições claras de altura devem orientar cada decisão de prateleiras de mezanino

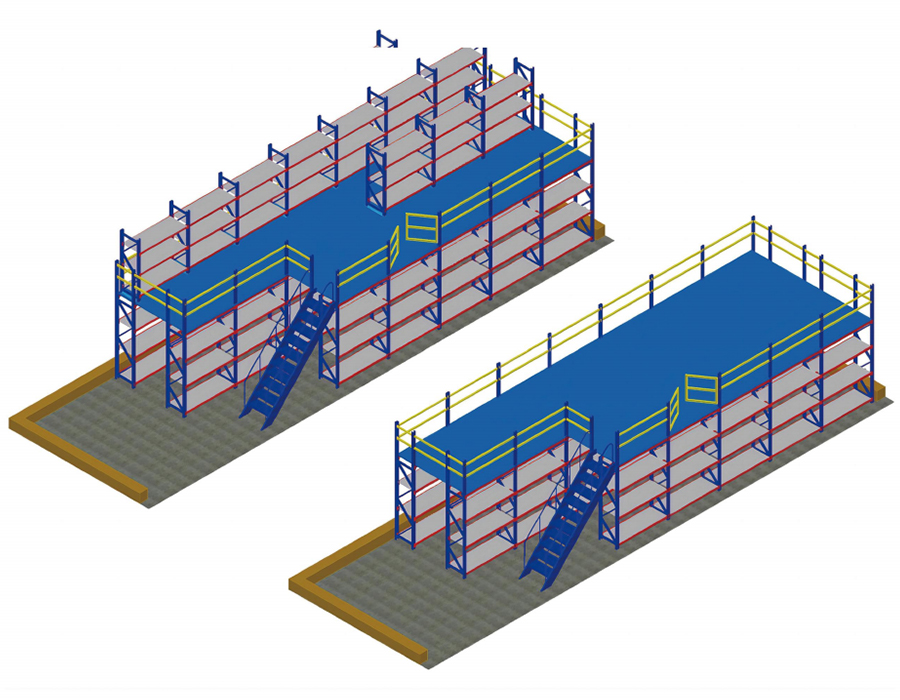

A altura interna livre — a dimensão vertical utilizável do piso acabado até a obstrução mais baixa acima — é o parâmetro mais restritivo em qualquer estantes de mezanino projeto do sistema, mas é frequentemente medido em apenas um ou dois pontos do edifício, em vez de mapeado sistematicamente em toda a área ocupada pela instalação. Estruturas de telhado, dutos HVAC, tubulações de supressão de incêndio, luminárias e vigas de pista de guindaste criam restrições de altura localizadas que podem cair bem abaixo da altura livre nominal declarada na especificação do edifício. A instalação de um sistema de prateleiras de plataforma de aço para mezanino de armazém sem uma pesquisa abrangente de obstrução aérea resulta rotineiramente em conflitos estruturais descobertos apenas durante a instalação, exigindo reencaminhamento dispendioso da viga ou redução da altura do mezanino.

O cálculo da altura livre mínima para um edifício de dois níveis estantes de mezanino system deve satisfazer todos os seguintes requisitos simultaneamente: o espaço livre necessário no piso térreo, abaixo do convés do mezanino (normalmente 2.400–2.700 mm para acesso de pessoal com equipamentos de manuseio de materiais); a profundidade estrutural do próprio deck do mezanino, incluindo vigas primárias, vigas secundárias e deck (normalmente 250–450 mm dependendo do vão e da carga); o espaço livre necessário no nível do mezanino (novamente 2.400–2.700 mm no mínimo, mais se estantes ou estantes altas forem instaladas acima do mezanino); e requisitos de autorização para supressão de incêndio, que em muitas jurisdições exigem um espaço mínimo entre o topo do armazenamento e os defletores dos sprinklers de 450–600 mm. A adição dessas camadas geralmente resulta em uma altura livre mínima de 6,5 a 7,5 m para um sistema funcional de estantes de piso mezanino de dois níveis, o que elimina a consideração de muitos edifícios de armazéns mais antigos sem modificação estrutural significativa.

Onde a altura do edifício é limítrofe, a redução da profundidade estrutural do mezanino é a principal alavanca. A mudança da estrutura primária de viga I convencional para vigas celulares - vigas de aço com aberturas circulares ou hexagonais - permite que serviços como tubos de sprinklers e conduítes elétricos passem através da alma da viga em vez de passar por baixo dela, recuperando 150-300 mm de profundidade estrutural sem reduzir a capacidade de carga da viga. Esta única mudança de projeto pode tornar viável um edifício marginal para a instalação completa de um sistema de estantes em mezanino.

Layout da grade de colunas e seu efeito em cascata nas operações no térreo

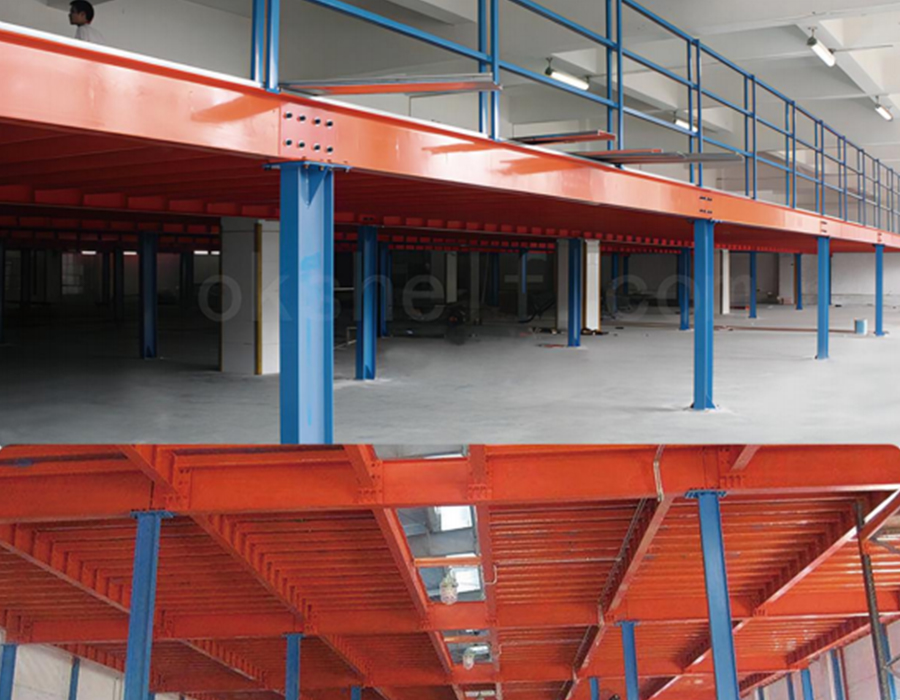

A grade de colunas de um sistema de estantes de plataforma de aço no mezanino de um armazém não é simplesmente uma questão estrutural – é uma decisão de planejamento espacial que molda permanentemente como a área do piso térreo abaixo do mezanino pode ser usada durante a vida útil da instalação. Colunas colocadas sem referência ao fluxo de materiais no piso térreo, ao layout dos corredores das estantes ou aos raios de giro dos equipamentos criam obstruções que reduzem a utilidade do piso térreo muito mais do que a área física das próprias colunas.

Uma coluna posicionada no meio de um corredor planejado de empilhadeira não apenas bloqueia esse corredor – ela força uma realocação do corredor que pode comprimir compartimentos de armazenamento adjacentes, reduzir o comprimento da fileira de estantes ou criar zonas mortas na geometria do canto ao redor da coluna que são estreitas demais para estantes de paletes padrão, mas largas demais para serem deixadas vazias. O efeito cumulativo do mau posicionamento das colunas na zona do piso térreo pode reduzir as posições utilizáveis ​​das estantes em 15–25% em comparação com um layout onde a grade de colunas foi coordenada com o layout das estantes desde o início.

A abordagem prática de planejamento é estabelecer primeiro as estantes no piso térreo e o layout do corredor e, em seguida, definir a grade de colunas do mezanino para alinhar as linhas centrais das colunas com as linhas verticais das estantes, em vez de com os centros dos corredores das estantes. Isto significa que as colunas ficam entre as posições de armazenamento e não dentro dos corredores, minimizando o impacto operacional. Na maioria das configurações padrão de estantes para paletes com larguras de compartimento de 2.700 mm e corredores de 3.500 mm de largura, uma grade de colunas de aproximadamente 5.400 mm (duas larguras de compartimento) na direção de armazenamento e 8.000–10.000 mm na direção do corredor é viável. Grades com largura superior a 10.000 mm começam a exigir vigas primárias significativamente mais profundas para controlar a deflexão sob cargas do piso do mezanino, aumentando a profundidade estrutural e consumindo altura livre.

Seleção de materiais de deck: compensações estruturais e operacionais entre opções comuns

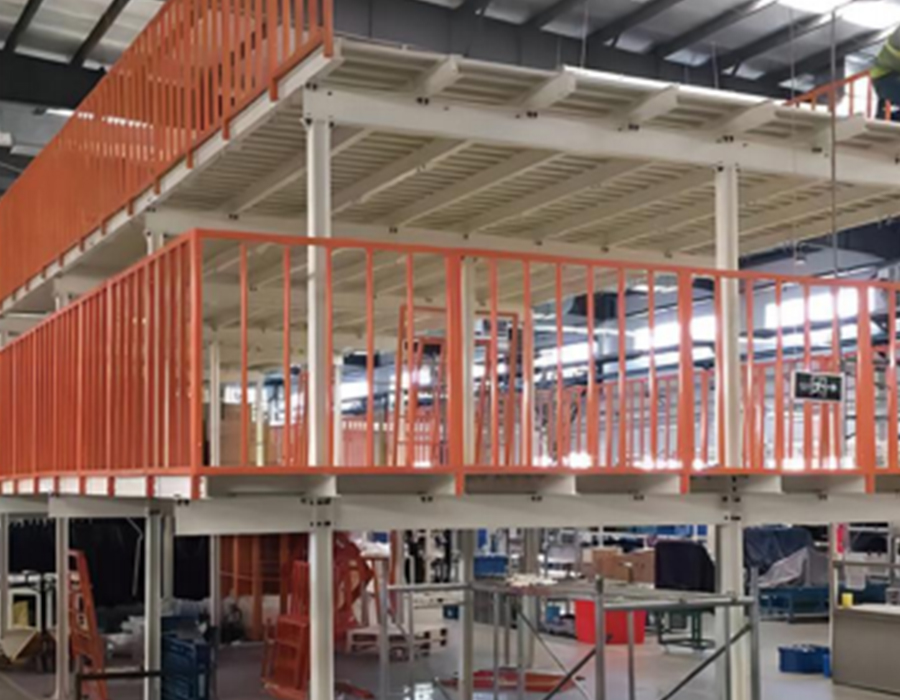

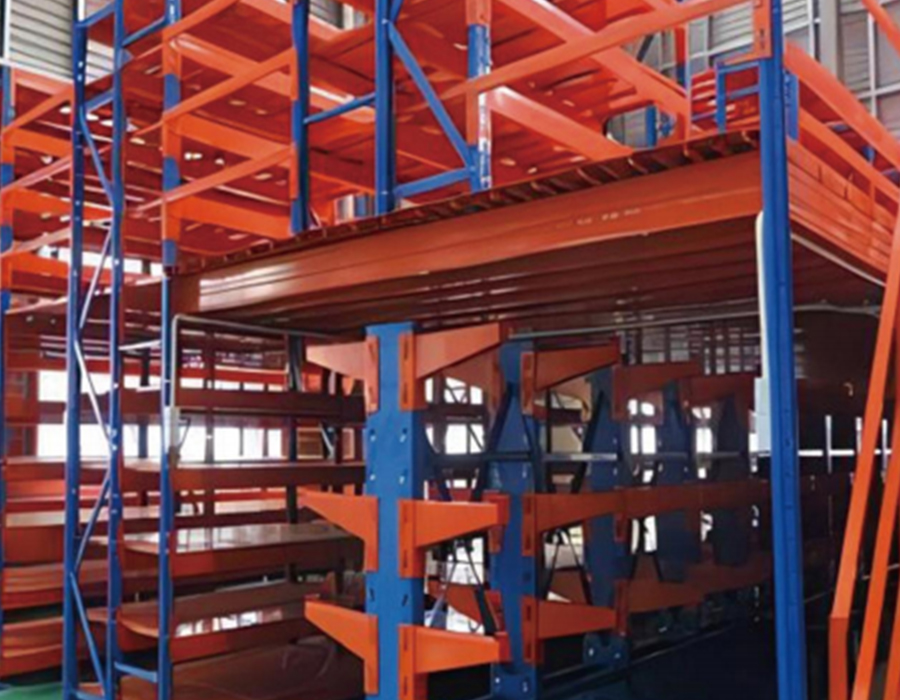

A camada de deck de um sistema de estantes para mezanino — a superfície que fica no topo da estrutura da viga secundária e forma a plataforma utilizável — é especificada em vários materiais concorrentes, cada um com características estruturais, operacionais e de manutenção distintas. A escolha raramente é simples porque os requisitos aplicáveis ​​diferem entre a superfície do piso do mezanino (onde o pessoal anda e o equipamento opera) e qualquer estante instalada acima dela (que exige uma base plana e de distribuição de carga).

Painéis de partículas aglomerados com resina são a especificação de deck mais comum em sistemas de prateleiras mezanino destinados a operações de coleta manual, principalmente porque sua seção transversal espessa distribui cargas pontuais das bases das pernas do rack sobre uma área de contato mais ampla e fornece uma superfície de caminhada silenciosa e antiderrapante. O requisito crítico de instalação é que os painéis RBPB sejam totalmente suportados ao longo de todas as quatro bordas – o vão sem suporte entre as vigas secundárias no ponto médio do painel causa delaminação progressiva sob cargas dinâmicas repetidas. Em ambientes com qualquer exposição à umidade - incluindo antecâmaras de câmaras frigoríficas com alta umidade e áreas de cais de carga - RBPB com face fenólica ou chapa de aço é a especificação apropriada, já que o RBPB padrão incha nas bordas e perde integridade estrutural dentro de 12 a 18 meses de contato regular com a umidade.

Requisitos do compartimento de incêndio e como eles afetam o layout das prateleiras do mezanino

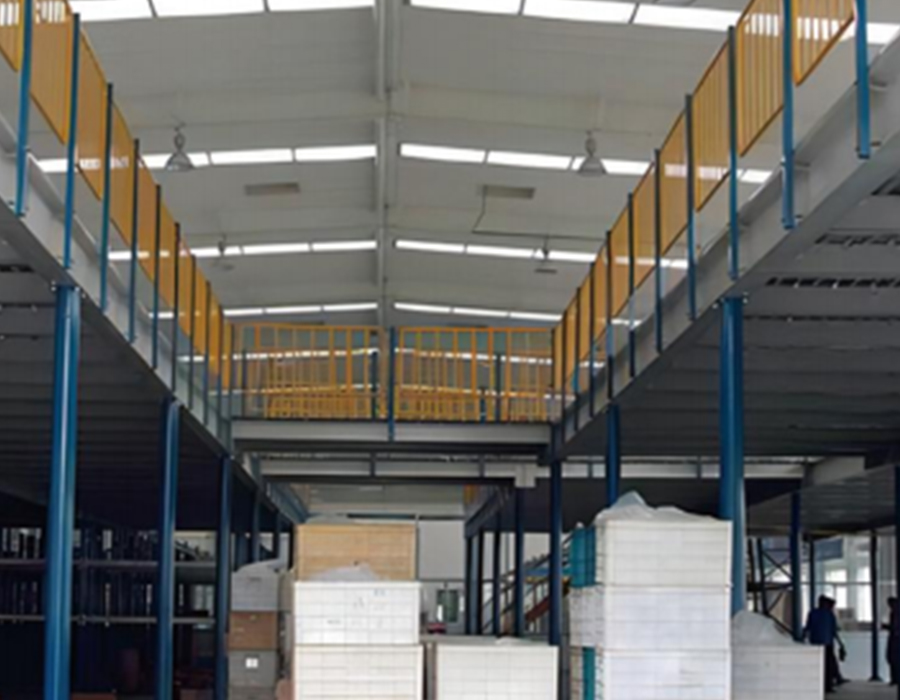

Um sistema de prateleiras de plataforma de aço para mezanino de armazém altera fundamentalmente o perfil de risco de incêndio do edifício que ocupa, e os requisitos da autoridade contra incêndio para compartimentação, supressão e saída são frequentemente os fatores regulatórios mais restritivos no projeto do mezanino - mais do que a carga estrutural ou a altura do edifício em muitos projetos. A compreensão desses requisitos antes da conclusão do projeto de layout evita o cenário em que um projeto de mezanino estruturalmente sólido requer uma grande reconfiguração para alcançar a conformidade com o fogo.

A questão central é que um mezanino cria um espaço fechado abaixo dele que se comporta como um compartimento de incêndio separado, independentemente de estar fisicamente fechado por paredes. A maioria dos códigos de construção e interpretações das autoridades contra incêndio tratam a parte inferior do mezanino como um teto que deve ser resistente ao fogo de acordo com um padrão especificado ou ser fornecido com cobertura de sprinklers abaixo dele como se fosse uma sala fechada. Na prática, isso significa que a instalação de um sistema de prateleiras mezanino em um edifício com um sistema de sprinklers existente no nível do telhado quase sempre requer sprinklers adicionais instalados no espaço submezanino e frequentemente requer uma camada adicional de sprinklers na superfície do mezanino ou logo abaixo dela para proteger o piso acima.

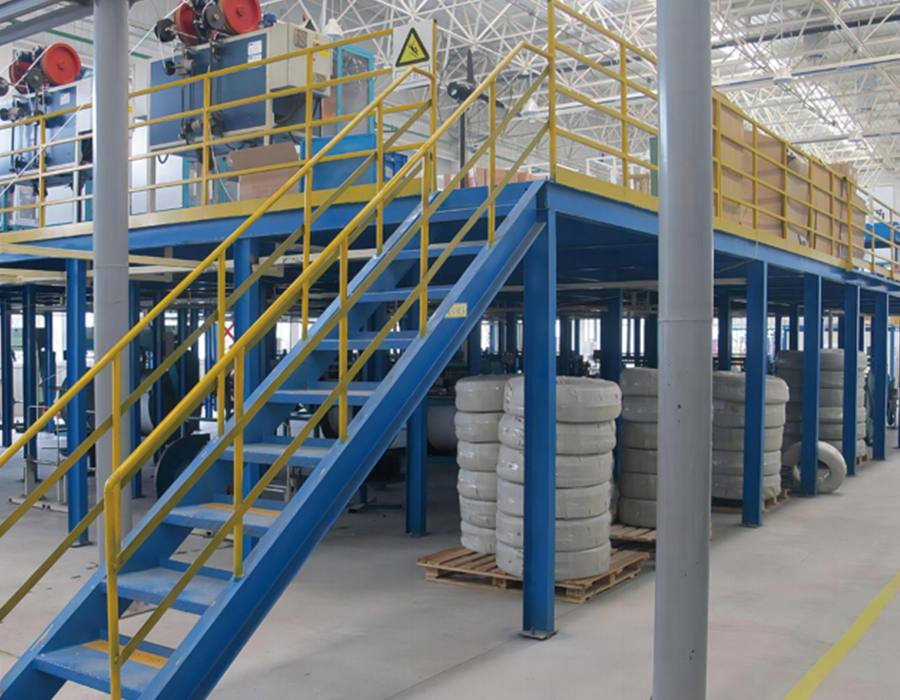

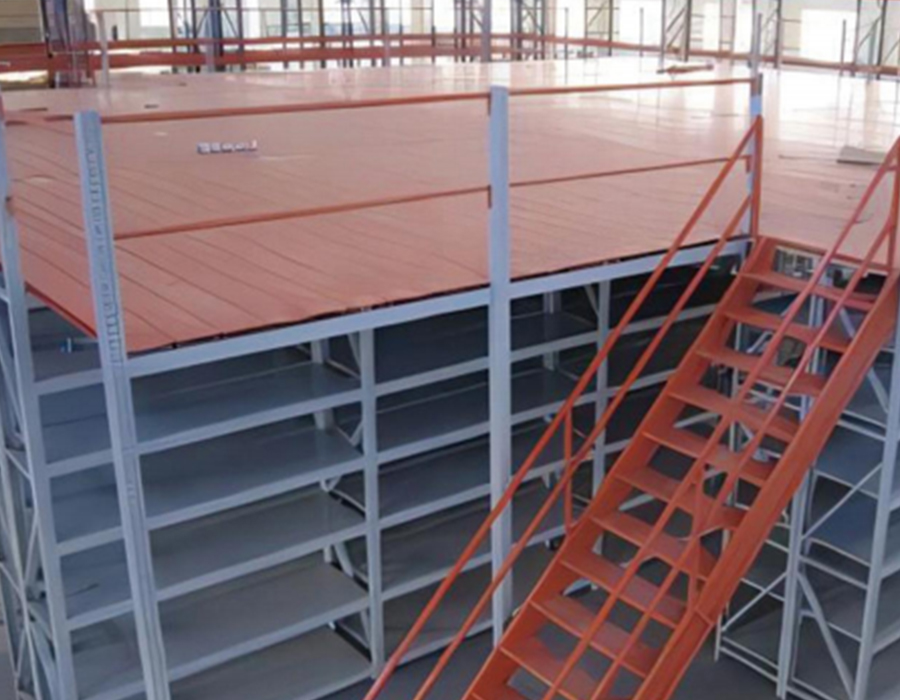

Os requisitos de saída impõem restrições adicionais de layout. A maioria dos códigos de incêndio exige dois meios independentes de fuga de qualquer área do mezanino onde o pessoal esteja regularmente presente, com distâncias máximas de deslocamento até uma escada de 18 a 45 metros, dependendo da jurisdição e da classificação de ocupação. Para grandes instalações de estantes em mezanino, isso geralmente exige duas escadas posicionadas para servir extremidades opostas da plataforma, o que consome a área do mezanino e requer aberturas correspondentes através da estrutura do convés do mezanino que deve ser emoldurada e protegida nas bordas. Planejar a localização das escadas posteriormente - após a finalização do layout das prateleiras - resulta regularmente em escadas que entram em conflito com os compartimentos das prateleiras ou que não conseguem atingir a cobertura necessária da distância de deslocamento sem uma terceira escada.

Especificação de carga dinâmica para estantes de mezanino: o que o valor do projeto realmente cobre

A carga móvel de projeto para um sistema de estantes de piso mezanino - normalmente expressa em kN/m² ou toneladas por metro quadrado - é a especificação mais destacada nas propostas dos fornecedores, mas também é o valor mais frequentemente mal interpretado pelos compradores. A classificação de carga móvel é uma suposição de carga uniformemente distribuída (UDL) aplicada em toda a área do mezanino para fins de projeto estrutural. Não representa a carga máxima que pode ser colocada em um único ponto e não leva em conta os efeitos dinâmicos do equipamento em movimento ou cargas concentradas das bases das pernas das estantes.

Um mezanino projetado para 5 kN/m² (aproximadamente 500 kg por metro quadrado) não significa que cada metro quadrado possa transportar simultaneamente 500 kg de estantes mais 500 kg de produto — o valor de 5 kN/m² é a tolerância combinada para estrutura, armazenamento e ocupação. Além disso, a distribuição assumida no cálculo do UDL é uniforme, mas os sistemas de estantes concentram a carga nos pontos base das pernas. Um compartimento de prateleiras padrão de longa extensão com área útil de 2.400 mm × 600 mm e capacidade de 1.500 kg concentra essa carga em quatro contatos da placa de base, cada um com uma área de contato de talvez 60 mm × 60 mm. A pressão localizada do piso em cada ponto de contato pode ser de dez a quinze vezes a UDL nominal, o que significa que o deck e a estrutura da viga secundária devem ser verificados quanto à punção e flexão local sob cargas concentradas, além da verificação global da UDL.

Na Huijian, nossos projetos de sistemas de prateleiras mezanino são desenvolvidos através de nosso centro de P&D dedicado, com cálculos estruturais que abordam explicitamente tanto UDL global quanto cargas pontuais localizadas na base da perna - a combinação que reflete como os pisos mezaninos realmente funcionam em serviço, em vez de como eles aparecem em uma simples folha de especificação de classificação de carga.

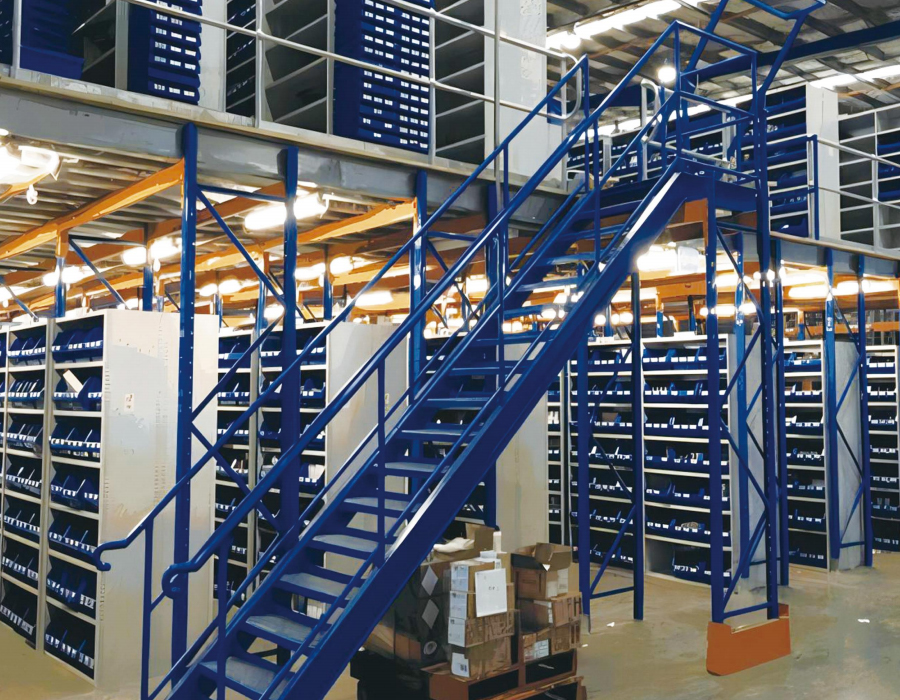

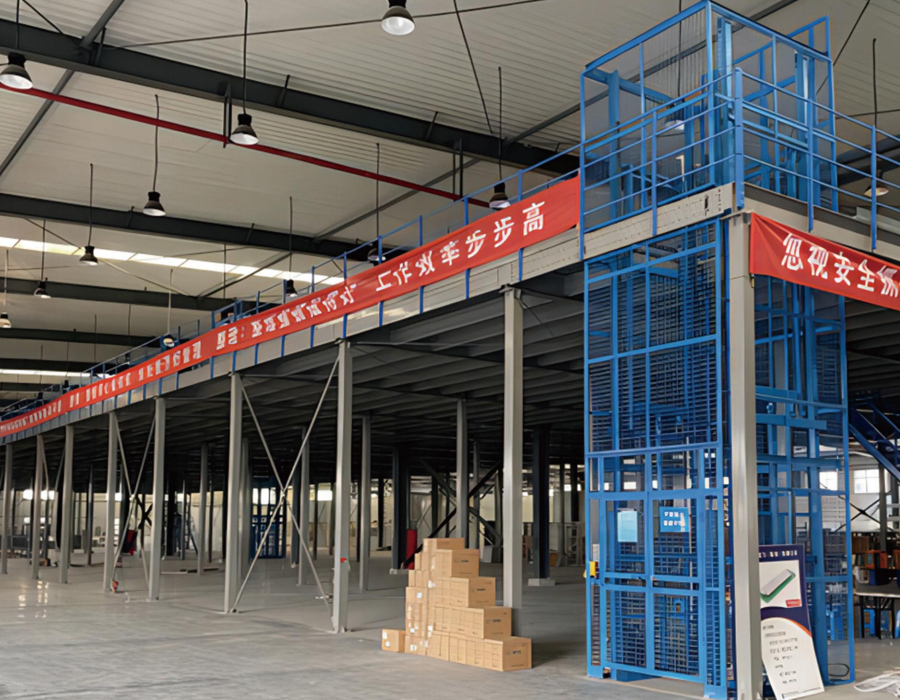

Integração de transportadores verticais e elevadores de mercadorias no projeto do sistema de estantes mezanino

Um sistema de estantes mezanino que depende exclusivamente de escadas para movimentação vertical de mercadorias torna-se um gargalo de produtividade à medida que a produtividade aumenta. A integração de transportadores verticais, elevadores de mercadorias ou elevadores de paletes na estrutura do mezanino é uma consideração de projeto que deve ser abordada na fase de planejamento do layout – modernizar esses elementos em uma instalação completa do mezanino é significativamente mais complexo e caro do que incorporá-los desde o início.

A implicação estrutural de um poço de elevação de mercadorias penetrando em um mezanino é que a abertura do convés deve ser totalmente emoldurada com vigas estruturais capazes de redirecionar as cargas que de outra forma teriam sido suportadas pelas vigas secundárias interrompidas. As vigas compensadoras transferem essas cargas redirecionadas para as vigas primárias mais próximas, que devem ser dimensionadas para suportar a área tributária adicional. Para grandes aberturas de elevação – uma plataforma de elevação de paletes com uma plataforma de 1.200 mm x 1.200 mm requer uma abertura de convés de aproximadamente 1.500 mm x 1.500 mm, incluindo folgas – as cargas da viga de corte podem ser substanciais e podem exigir uma coluna de mezanino adicional adjacente à abertura para fornecer um caminho de carga curto até a fundação.

Além do enquadramento estrutural, a interface entre o elevador e o mezanino requer atenção especial em três áreas:

• Tolerância de nivelamento: Os elevadores de mercadorias e os transportadores verticais devem chegar ao nível do mezanino dentro de ±5 mm da superfície acabada do convés para uma transferência suave do carrinho e do palete. A deflexão estrutural da plataforma do mezanino sob carga e o assentamento da fundação do elevador ao longo do tempo podem fazer com que a plataforma e a plataforma do elevador diverjam do alinhamento após a instalação. A especificação de dispositivos de nivelamento ajustáveis ​​no ponto de apoio do elevador, em vez de placas de soleira fixas, permite o realinhamento sem modificação estrutural.
• Proteção de borda na abertura do convés: A abertura do convés do mezanino para o poço do elevador representa um risco de queda sempre que a plataforma do elevador não estiver no nível do mezanino. Portões de segurança intertravados – portões que só podem abrir quando a plataforma elevatória está presente e nivelada – são a especificação correta para qualquer elevador de mercadorias usado em um ambiente de mezanino tripulado. Barreiras de corrente simples ou portões articulados sem intertravamento não são adequados para conformidade com regulamentos de segurança industrial na maioria das jurisdições.
• Isolamento de vibração: Transportadores verticais e elevadores alternativos geram vibração periódica que é transmitida através de sua estrutura de montagem para a estrutura do mezanino. Sem montagens de isolamento entre a base do transportador e a estrutura do mezanino, esta vibração cansa as conexões aparafusadas e pode afrouxar os fixadores das prateleiras em compartimentos adjacentes durante meses de operação contínua. Suportes antivibração ou almofadas de isolamento na estrutura da base do transportador devem ser especificados como padrão e não como uma atualização opcional.

Estruturas modulares versus estruturas de mezanino fabricadas sob medida: onde realmente reside a diferença de custo

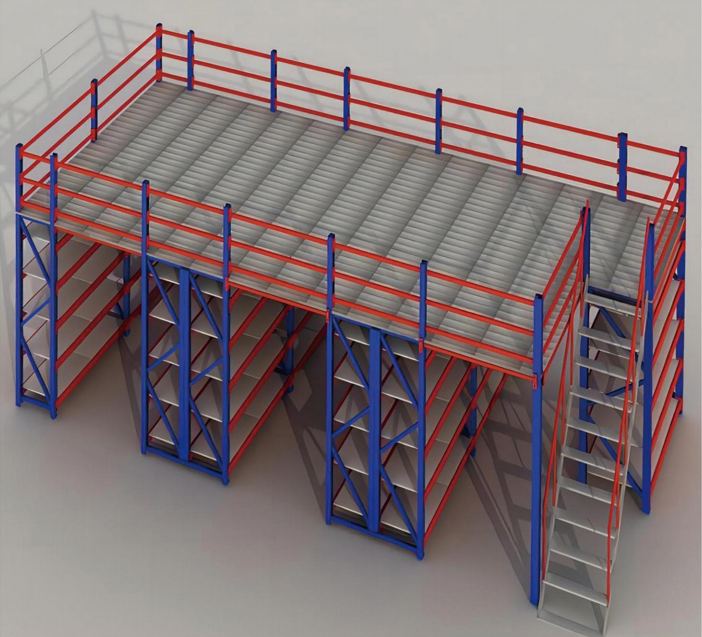

A escolha entre um sistema modular de prateleiras mezanino – construído a partir de componentes padronizados e pré-projetados em incrementos fixos – e uma estrutura totalmente fabricada sob medida é frequentemente enquadrada como uma comparação direta de custos em que modular é mais barato. Este enquadramento é preciso em muitas aplicações padrão, mas falha em condições específicas onde as limitações dos sistemas modulares geram custos ocultos que aparecem apenas durante a instalação ou operação, e não no orçamento inicial.

Os sistemas modulares de mezanino alcançam sua eficiência de custos por meio de tamanhos de colunas padronizados em incrementos de altura fixa (normalmente passos de 100 mm ou 150 mm), vãos de viga padronizados em larguras fixas (geralmente 2.000 mm, 2.500 mm, 3.000 mm) e detalhes de conexão pré-projetados que são repetidos de forma idêntica em toda a estrutura. Essa padronização reduz drasticamente o tempo de engenharia e o custo de fabricação de mezaninos retangulares em edifícios com dimensões regulares. A comparação de custos favorece genuinamente os sistemas modulares nestas condições em 20–35% em relação às estruturas personalizadas equivalentes.

As condições em que os sistemas modulares perdem a sua vantagem de custo incluem:

• Geometria irregular do edifício: Pegadas de mezanino não retangulares – formatos em L, cantos cortados para evitar colunas ou mezaninos que contornam elementos estruturais – exigem vigas de corte personalizado e detalhes de conexão não padronizados que eliminam a eficiência de fabricação do sistema modular, mantendo as restrições de suas dimensões de incremento fixo.
• Cargas altamente concentradas: Os componentes modulares padrão do mezanino são projetados para classificações UDL específicas. Onde as estantes ou equipamentos impõem cargas concentradas que exigem vigas atualizadas ou colunas adicionais dentro de um módulo padrão, o sistema modular deve ser modificado localmente – o que muitas vezes custa mais do que incorporar a atualização em um projeto personalizado desde o início.

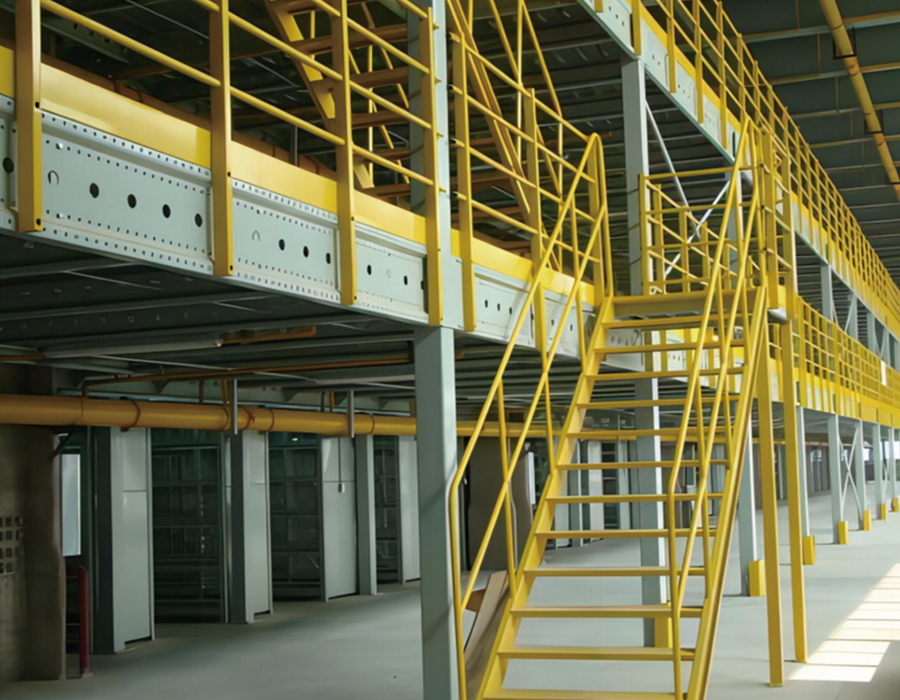

• Restrições de altura rígidas: Os sistemas modulares oferecem capacidade limitada para minimizar a profundidade estrutural porque os perfis de viga são fixados pela linha de produtos padrão. A fabricação personalizada permite a otimização da profundidade da viga usando vigas celulares, vigas acasteladas ou seções não padronizadas que recuperam 100–200 mm de altura livre em edifícios com altura crítica.

Nosso estantes de plataforma de aço mezanino para armazém Os sistemas estão disponíveis em configurações modulares e totalmente personalizadas, desenvolvidas através do nosso centro de P&D de 1.500 metros quadrados e produzidas em seis linhas de produção dedicadas – o que significa que a solução estrutural pode ser adaptada com precisão à geometria do edifício e aos requisitos de carga, em vez de forçar o edifício a se conformar a uma grade de produtos padrão.

Gerenciando assentamentos diferenciais entre colunas de mezanino e estruturas de rack existentes

Em instalações de armazenamento onde um sistema de estantes de piso mezanino é instalado próximo ou estruturalmente conectado a estantes de paletes para serviços pesados existentes, o assentamento diferencial entre as colunas do mezanino e os montantes adjacentes do rack é um problema de manutenção de longo prazo que raramente é abordado no planejamento da instalação. Ambos os tipos de estrutura impõem cargas pontuais significativas na laje do armazém, mas o fazem através de diferentes áreas da placa de base, com diferentes intensidades de carga e com diferentes históricos de carregamento – condições que produzem diferentes taxas de recalque ao longo do tempo.

As colunas de mezanino normalmente impõem cargas pontuais sustentadas mais altas do que os montantes de porta-paletes - uma coluna de mezanino que suporta 40-60 toneladas de piso, carga móvel e estantes acima dela gera uma pressão na placa de base uma ordem de magnitude maior do que um montante de porta-paletes padrão sob a mesma área. Se ambos forem fundados na mesma laje de concreto de espessura uniforme, o pilar do mezanino induzirá maior deflexão da laje e recalque por fluência a longo prazo do que o pilar adjacente. Ao longo de dois a cinco anos, esse assentamento diferencial pode produzir um deslocamento vertical relativo de 5 a 15 mm entre as colunas do mezanino e as fileiras de estantes adjacentes - suficiente para induzir um arco mensurável em montantes de estantes fisicamente conectados ou apoiados contra a estrutura do mezanino, e para criar uma inclinação visível na superfície do convés do mezanino que afeta a estabilidade dos paletes e o manuseio dos equipamentos com rodas.

A abordagem estrutural correta é tratar o mezanino e quaisquer estantes adjacentes como estruturas independentes com uma articulação de movimento deliberada entre eles, independentemente de quão próximos estejam entre si. As colunas do mezanino devem ser ancoradas à laje através de placas de base dimensionadas para limitar a pressão do piso a um nível consistente com a capacidade de carga da laje a longo prazo, e não apenas com o seu limite de escoamento a curto prazo. Onde a laje é conhecida por ser fina ou o subleito compressível, a melhoria do solo abaixo dos locais das colunas do mezanino - por meio de argamassa de compactação ou instalação de microestacas - é uma solução mais confiável a longo prazo do que tentar distribuir as cargas do mezanino apenas através de placas de base superdimensionadas.
