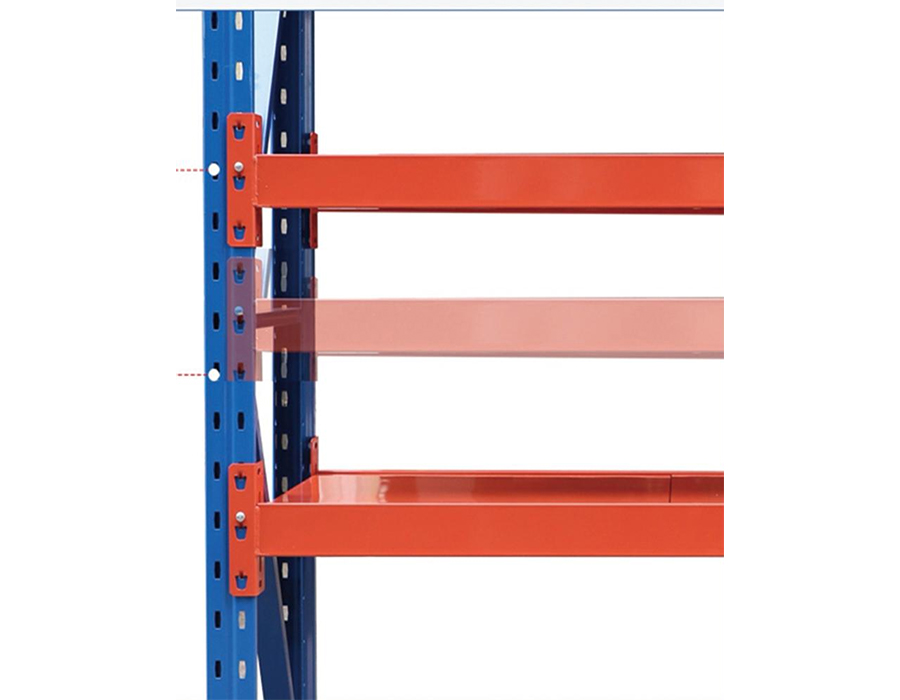

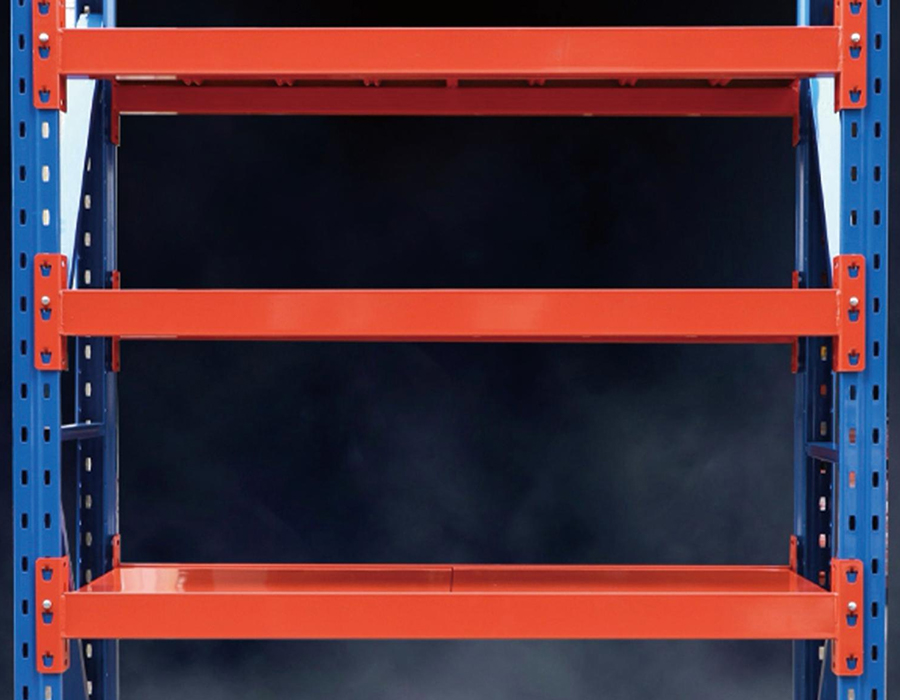

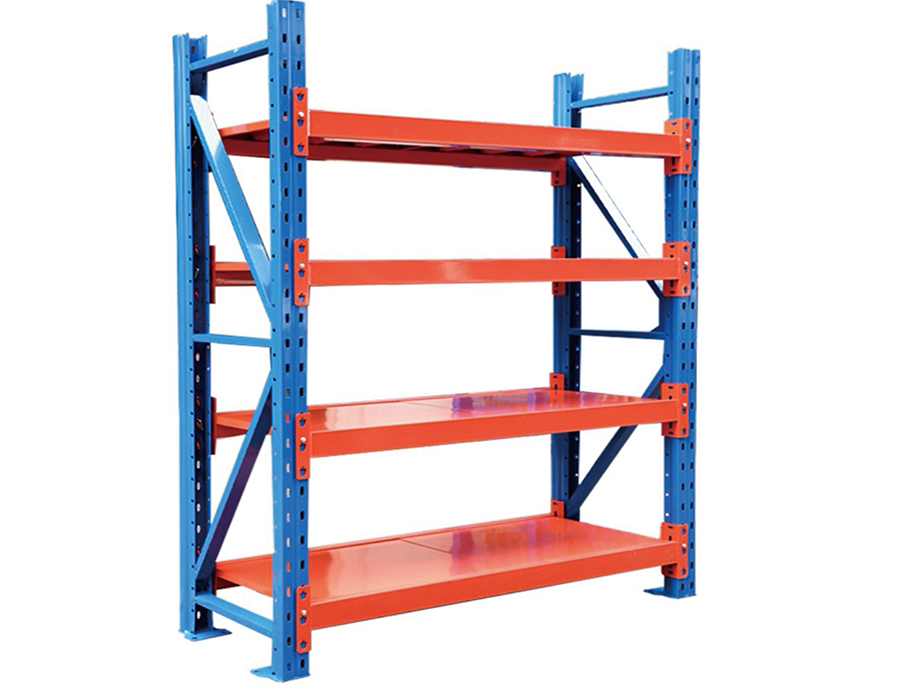

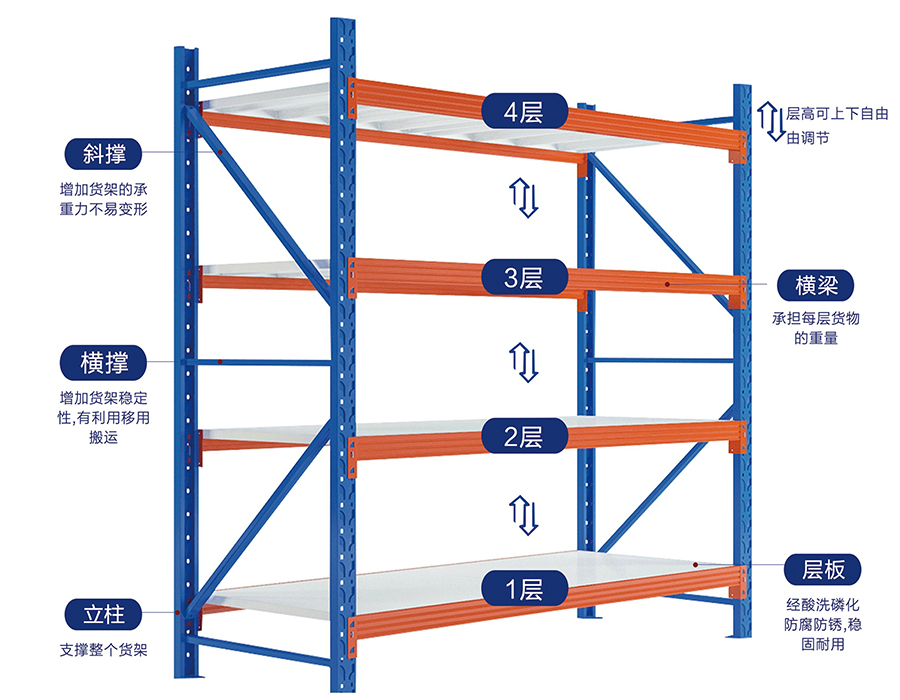

Prateleiras sem parafusos para serviços médios (500-800 kg/camada)

Como o calibre do aço e o formato do perfil definem o desempenho das estantes para serviços médios

Prateleiras sem parafusos para serviços médios ocupa um meio-termo estruturalmente exigente - deve suportar cargas por prateleira que variam normalmente de 200 kg a 500 kg, mantendo-se ao mesmo tempo rentável e reconfigurável. As duas variáveis ​​que determinam se uma unidade realmente atende a essas classificações são a bitola do aço base e a geometria do perfil laminado a frio da viga. Esses dois fatores interagem: um medidor mais espesso em um perfil C raso terá desempenho inferior a um medidor ligeiramente mais fino formado em um perfil de caixa fechada ou seção de chapéu, porque o momento de inércia da seção transversal - e não o peso da matéria-prima - governa a resistência à flexão.

Na prática, as vigas para serviços médios são mais comumente produzidas em aço laminado a frio de 1,5 mm, 1,8 mm ou 2,0 mm. O salto de 1,5 mm para 2,0 mm aumenta o peso da viga em aproximadamente 33%, mas quando combinado com um perfil de seção chapéu otimizado, a capacidade de carga pode melhorar em 50–70% em vãos equivalentes. É por isso que duas estantes com preços semelhantes, mas com especificações diferentes, podem ter um desempenho muito diferente no campo. Na Huijian, nossos perfis de vigas para serviços médios são projetados por meio de nosso centro interno de P&D para equilibrar a eficiência do material com o resultado estrutural - uma distinção que se torna evidente quando você compara curvas de deflexão em vez de apenas números de carga nominais.

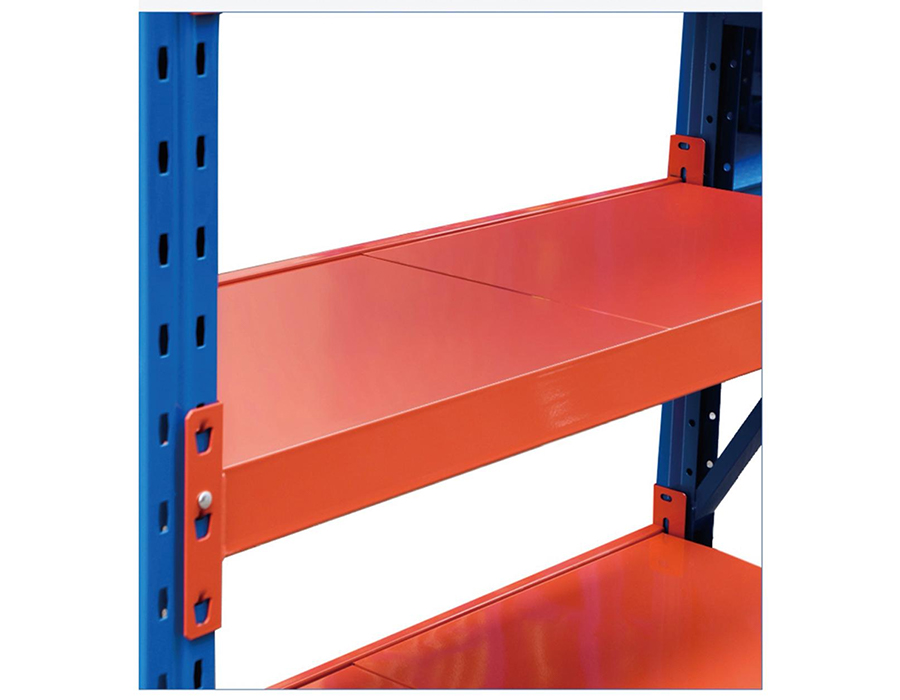

A lógica estrutural por trás dos padrões de perfuração de colunas verticais

A coluna vertical com fenda ou perfurada é o elemento definidor das estantes sem parafusos, mas o próprio padrão de perfuração raramente é examinado durante a aquisição. As perfurações do pilar desempenham duas funções simultaneamente: fornecem os pontos de conexão para os conectores da viga e reduzem a área útil da seção transversal do pilar, o que afeta diretamente a capacidade de carga compressiva. Esses dois objetivos estão em tensão – mais ranhuras de perfuração significam mais flexibilidade, mas menos resistência da coluna.

Os montantes de serviço médio devem gerir esta compensação com cuidado. Uma coluna com ranhuras de passo de 50 mm em toda a sua altura terá um módulo de seção líquida significativamente menor do que uma coluna com passo de 50 mm apenas na zona intermediária e aço sólido na parte superior e inferior, onde as concentrações de tensão de compressão atingem o pico. As colunas de serviço médio de alta qualidade também apresentam nervuras em relevo ou dobras de reforço longitudinais na parede da coluna entre as fileiras de perfuração, que restauram a rigidez torcional que as ranhuras removem. Ao avaliar colunas verticais, procure esses recursos de reforço em vez de confiar apenas na espessura do medidor declarada.

A forma da seção transversal da coluna também é importante. Os montantes de tubo quadrado oferecem resistência equilibrada em ambos os eixos horizontais — úteis em configurações de fileira dupla onde as cargas laterais chegam de duas direções. Os montantes com parte traseira aberta ou canal C economizam custos de material, mas devem ser reforçados ou conectados na parte traseira de forma mais agressiva para evitar torção sob cargas excêntricas. Para aplicações de serviço médio com cargas de prateleira acima de 300 kg por nível, os montantes de tubo quadrado são geralmente a especificação mais segura.

Classificações de capacidade de carga: estática, dinâmica e UDL – o que cada uma mede

Os produtos de estantes para serviços médios são comercializados com classificações de carga que nem sempre são definidas de forma consistente entre os fornecedores. Compreender o que cada tipo de classificação mede é essencial para uma especificação precisa.

Em cenários reais de armazém, a suposição de UDL quase nunca é atendida. As caixas empilhadas em uma prateleira ficam apoiadas em suas bases — geralmente cobrindo menos de 60% da superfície da prateleira — o que cria um perfil de carga concentrada significativamente pior do que o previsto pelo modelo UDL. Uma regra prática confiável é aplicar um fator de redução de 0,7x à capacidade UDL declarada quando as mercadorias armazenadas têm dimensões básicas menores que metade da área da prateleira.

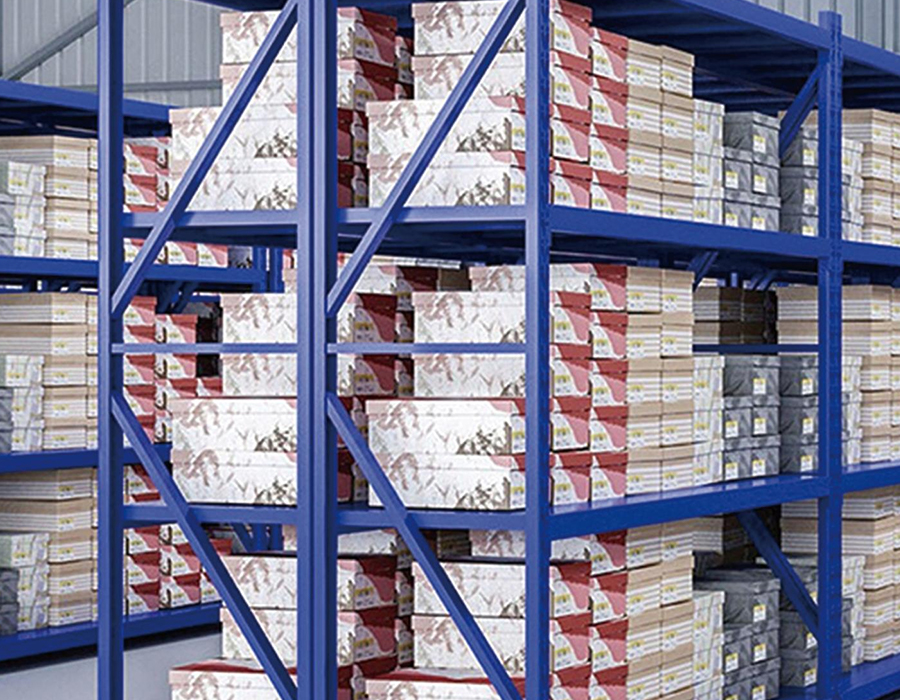

Configuração de reforço e seu efeito na estabilidade do sistema em altura

À medida que as estantes de serviço médio aumentam em altura - particularmente acima de 2,0 m - a configuração de contraventamento passa de um recurso de conveniência para uma necessidade estrutural. A maioria dos sistemas de prateleiras sem parafusos dependem de painéis de reforço traseiro diagonais ou horizontais para evitar estantes, que é a tendência da estrutura para fazer um paralelogramo sob forças horizontais, como carga lateral da prateleira, impactos acidentais ou atividade sísmica.

Painel traseiro vs. sistemas de suporte cruzado

Painéis traseiros - normalmente malha de arame ou chapas de aço perfuradas que abrangem toda a face traseira de uma baia - fornecem suporte contínuo e funcionam como contra-recuo para evitar que os itens sejam empurrados para fora da parte traseira da prateleira. Eles adicionam resistência significativa às estantes porque atuam como um diafragma de cisalhamento em toda a altura do vão. A desvantagem é que eles bloqueiam o acesso traseiro e adicionam peso, o que é importante em configurações de seleção dupla face. Os sistemas de suporte cruzado usam um par de tiras diagonais de aço formando um padrão X na parte traseira. Eles são mais leves, permitem acesso traseiro e são mais fáceis de instalar, mas sua eficácia de contraventamento depende criticamente do tensionamento correto – um contraventamento frouxo quase não oferece resistência ao rack e é um defeito de instalação comum no campo.

Suporte de estrutura final em corridas longas

Em estantes superiores a seis vãos, devem ser inseridas estruturas de contraventamento intermediários a cada quarto ou quinto vão para evitar a propagação progressiva das estantes. Sem estruturas intermediárias, uma força lateral aplicada em uma extremidade de um trecho longo pode ser transmitida através das conexões viga-vertical e causar deslocamento acumulado na extremidade oposta – mesmo que cada compartimento individual pareça estável isoladamente. Este é um detalhe que nossa equipe técnica na Huijian aborda explicitamente nas recomendações de layout para clientes que especificam longas tiragens em configurações de alto desempenho e médio porte.

Considerações de compatibilidade ao misturar componentes de prateleiras entre gerações ou fornecedores

Os operadores de armazém enfrentam frequentemente a decisão de adicionar novas prateleiras a uma instalação existente de um fornecedor diferente ou de integrar componentes adquiridos em anos diferentes quando um fabricante atualiza a sua linha de produtos. Ambos os cenários acarretam riscos de compatibilidade que são subestimados até o dia da instalação.

• Passo e geometria da ranhura: Mesmo quando dois sistemas de prateleiras anunciam montantes com passo de 50 mm, as dimensões reais da ranhura – largura, altura e profundidade do engate do gancho – variam de acordo com o fabricante. Um conector de viga que parece assentar corretamente pode ter 2–3 mm menos profundidade de engate do que o pretendido, o que reduz a resistência ao arrancamento sob forças de elevação por uma margem desproporcionalmente grande.
• Dimensões da seção transversal do pilar: Os montantes de tubo quadrado de diferentes fabricantes podem compartilhar uma designação nominal de 60×60 mm ou 80×80 mm, mas diferem na dimensão externa real, na espessura da parede e no raio do canto. Isso afeta se espaçadores de linha, travessas e placas de apoio compartilhados de um sistema se ajustarão corretamente ao outro.
• Profundidade da viga e espessura do tabuleiro: Ao misturar vigas de sistemas diferentes, a altura resultante da superfície da plataforma da prateleira pode ser inconsistente dentro de um trecho – criando riscos de tropeços para selecionadores e equipamentos de manuseio mecânico. Isso também significa que acessórios como divisórias e trilhos de lixo projetados para uma profundidade de viga não se encaixarão corretamente na outra.
• Interações de revestimento de superfície: A corrosão galvânica pode ocorrer onde diferentes tratamentos de superfície metálica entram em contato entre si em ambientes úmidos. A mistura de montantes galvanizados por imersão a quente com vigas revestidas a pó é geralmente de baixo risco, mas a combinação de acessórios de alumínio com aço revestido de zinco em ambientes de ar salgado requer arruelas isolantes ou revestimentos compatíveis.

A abordagem mais segura ao expandir uma instalação existente é adquirir do fabricante original e especificar a mesma geração de produto. Quando isso não for possível, um teste mecânico de componentes representativos antes do pedido em massa é uma etapa de verificação mínima, mas essencial.

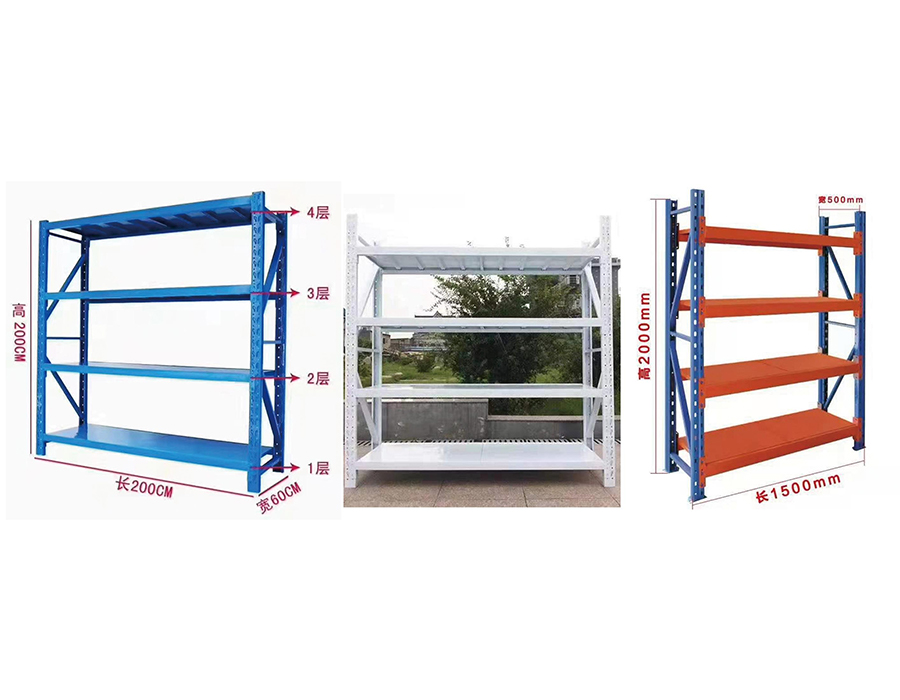

Otimizando a largura e a profundidade do compartimento para armazenamento de serviço médio compatível com paletes

Prateleiras industriais sem parafusos para serviços médios é frequentemente usado em ambientes híbridos onde paletes padrão ou meias paletes são armazenados ao lado de caixas soltas. Nestes casos, as dimensões nominais do compartimento devem ser cuidadosamente combinadas com os padrões de pegada do palete para evitar desperdício de espaço ou saliências inseguras.

As paletes Euro padrão (1200×800 mm) e as paletes GMA (1219×1016 mm) têm dimensões diferentes e um compartimento dimensionado para uma não acomodará a outra de forma ideal. Para armazenamento de paletes Euro em prateleiras de serviço médio, uma extensão de viga de 1300 mm e uma profundidade de prateleira de 850 mm proporcionam um espaço livre de 50 mm em cada lado - suficiente para evitar o contacto da viga em colocação normal, mas não tão generoso que permita um movimento lateral significativo da palete. Para paletes GMA, um vão de 1400 mm e uma profundidade de 1100 mm são mínimos mais apropriados.

A profundidade da prateleira também determina se uma segunda fileira de paletes pode ser armazenada da frente para trás sem uma configuração dedicada de armazenamento profundo. O armazenamento de paletes de profundidade dupla em prateleiras de serviço médio requer profundidades de 1.700 mm ou mais, o que normalmente exige uma viga de suporte central para evitar a deflexão no meio do vão no nível inferior da prateleira, onde as cargas combinadas de paletes podem exceder 600 kg. Esta viga central acrescenta custos, mas não é negociável para a integridade estrutural nessas cargas e vãos.

Resistência sísmica e ao impacto: como as estantes de serviço médio devem ser avaliadas em zonas de risco

Em regiões com atividade sísmica moderada — uma categoria que inclui porções significativas do leste e do sul da China — os sistemas de estantes para serviços médios exigem avaliação além das classificações de carga estática padrão. As forças sísmicas atuam horizontalmente no conteúdo das prateleiras, e as cargas inerciais geradas por mercadorias pesadas nas prateleiras superiores podem exceder a resistência lateral dos sistemas de conectores sem parafusos padrão durante um evento de aceleração do solo.

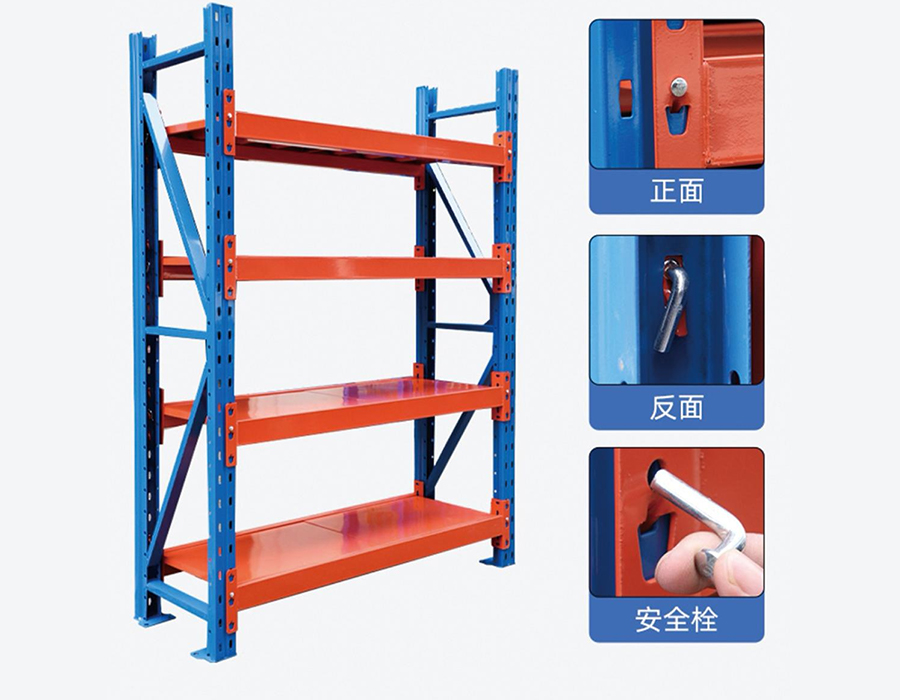

Os principais parâmetros a serem avaliados são a resistência ao cisalhamento da base do sistema, que é a força horizontal total que a estante pode resistir antes que a estrutura se desloque, e a resistência ao arrancamento do conector sob carga vertical e lateral combinada. Os conectores de viga padrão para serviços médios são testados sob condições de carga puramente verticais. Sob carga combinada – que é o que produzem cenários sísmicos ou de impacto – a profundidade efetiva de engate diminui e o conector fica sujeito a tensão rotacional no ponto de gancho. Sistemas com pinos de travamento secundários ou reforços de clipes soldados apresentam desempenho significativamente melhor nessas condições.

• Ancoragem ao piso: Nas zonas de risco sísmico, todas as estantes de serviço médio acima de 1,8 m de altura devem ser ancoradas no chão, independentemente da estabilidade independente sob carga estática. Parafusos de ancoragem de expansão em concreto com diâmetro mínimo M10 e profundidade de embutimento de 80 mm são especificações típicas para instalações de serviço médio.
• Carregamento reduzido na prateleira superior: Armazenar os produtos mais pesados em prateleiras mais baixas é uma prática padrão, mas em contextos sísmicos tem uma base estrutural que vai além da estabilidade: o centro de gravidade mais baixo reduz diretamente o momento de tombamento sob aceleração horizontal. Uma redução de 20% na carga da prateleira superior pode reduzir o momento de tombamento por uma margem desproporcionalmente maior, dependendo da relação altura/profundidade do chassi.
• Empates entre linhas: Os trechos de duas fileiras para serviços médios devem ser conectados com vigas entre fileiras na parte superior da estrutura. Isso evita que as duas fileiras sejam empilhadas de forma independente em direções opostas - um modo de falha chamado "estantes em tesoura" - o que pode causar o colapso da estrutura mesmo quando cada fileira individual teria sobrevivido à força lateral de forma independente.

Incorporamos considerações de desempenho sísmico em nossas especificações de produtos para serviços médios, e os clientes em zonas de alto risco são incentivados a consultar nossa equipe de engenharia no início da fase de planejamento do projeto para garantir que recomendações de configuração apropriadas sejam incorporadas ao layout desde o início.
