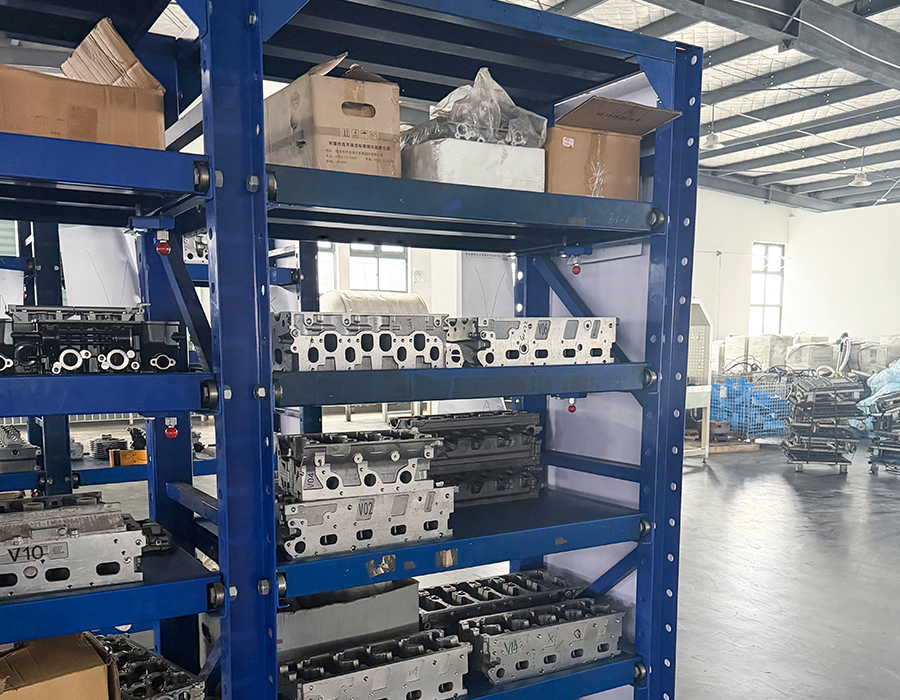

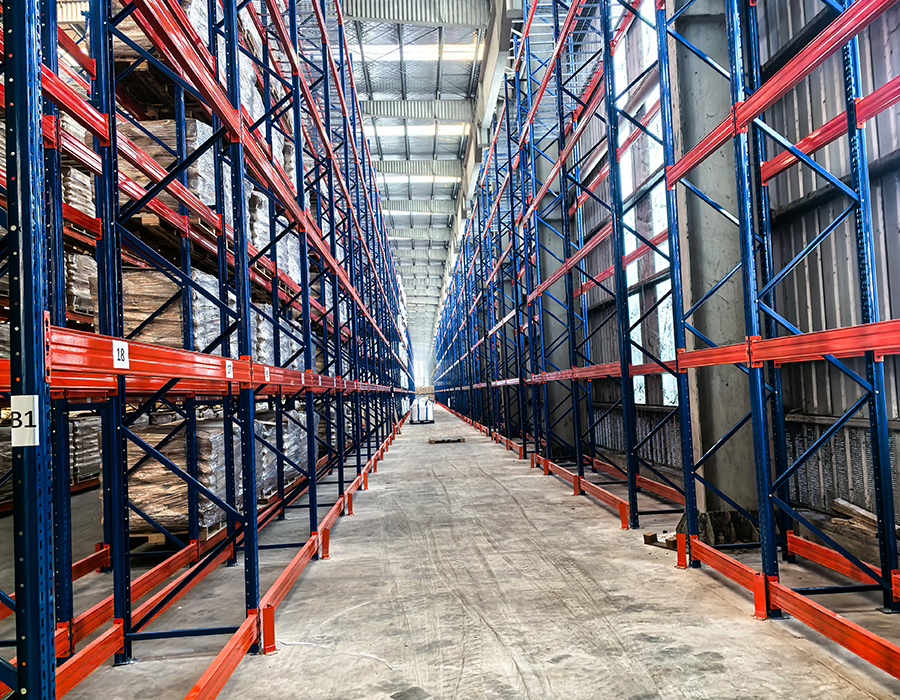

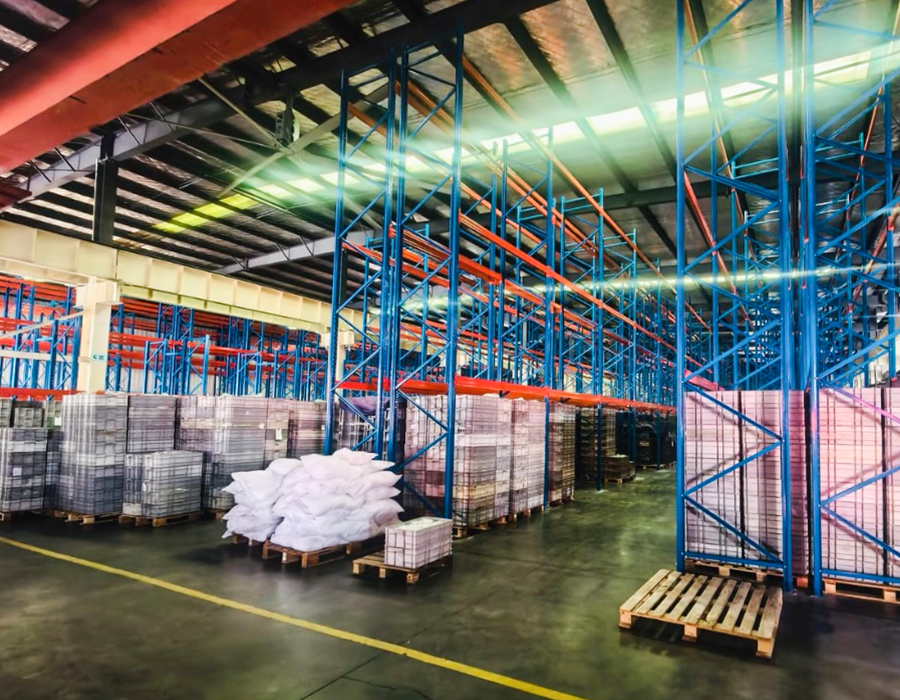

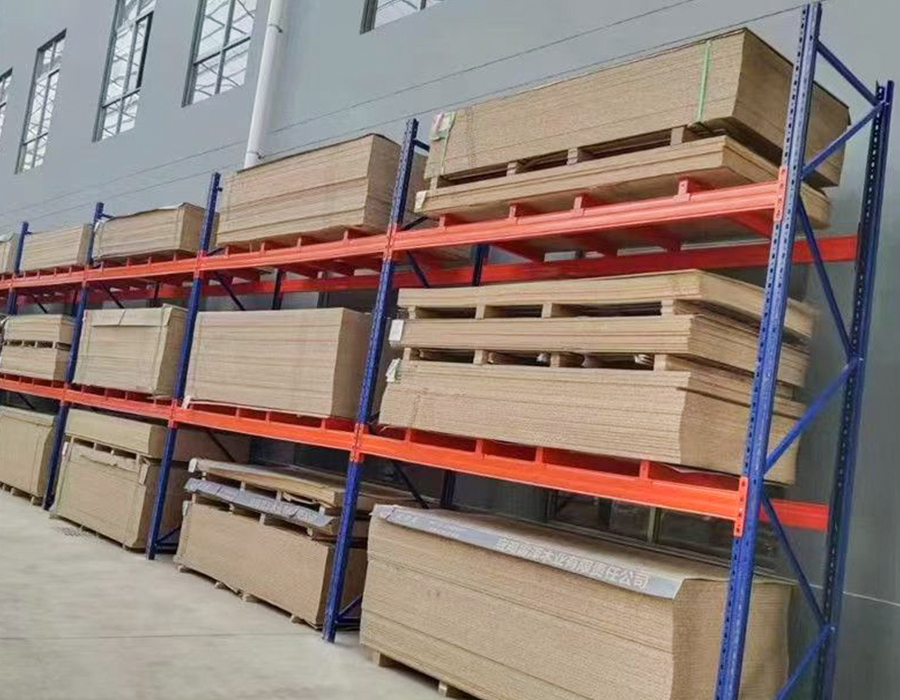

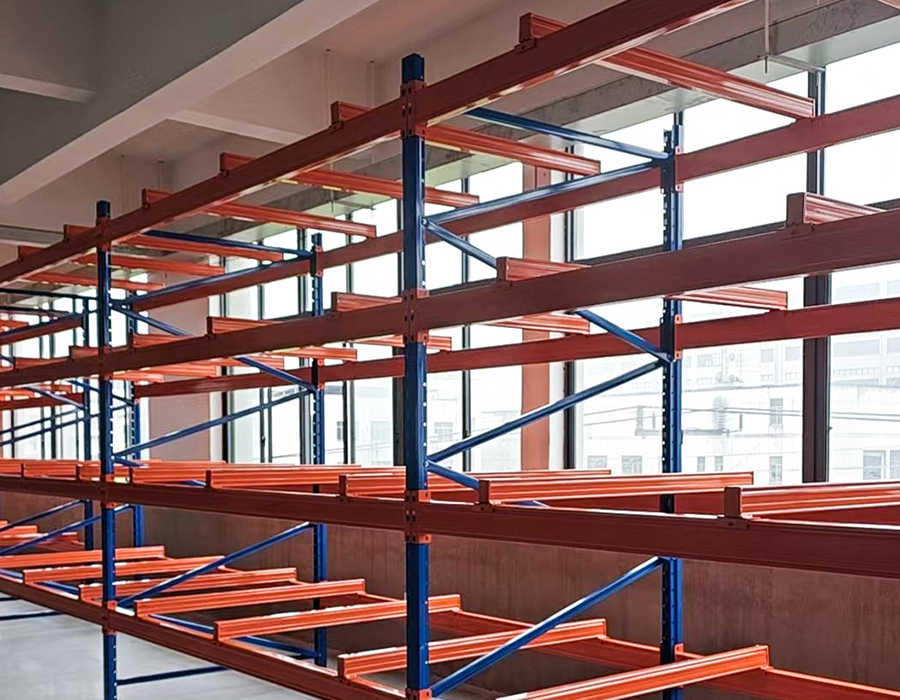

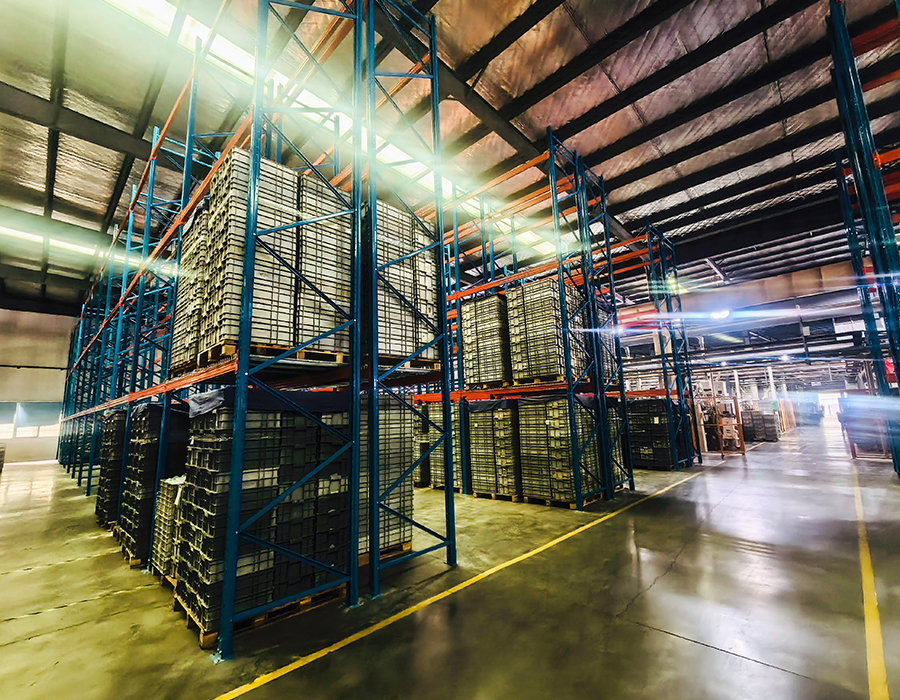

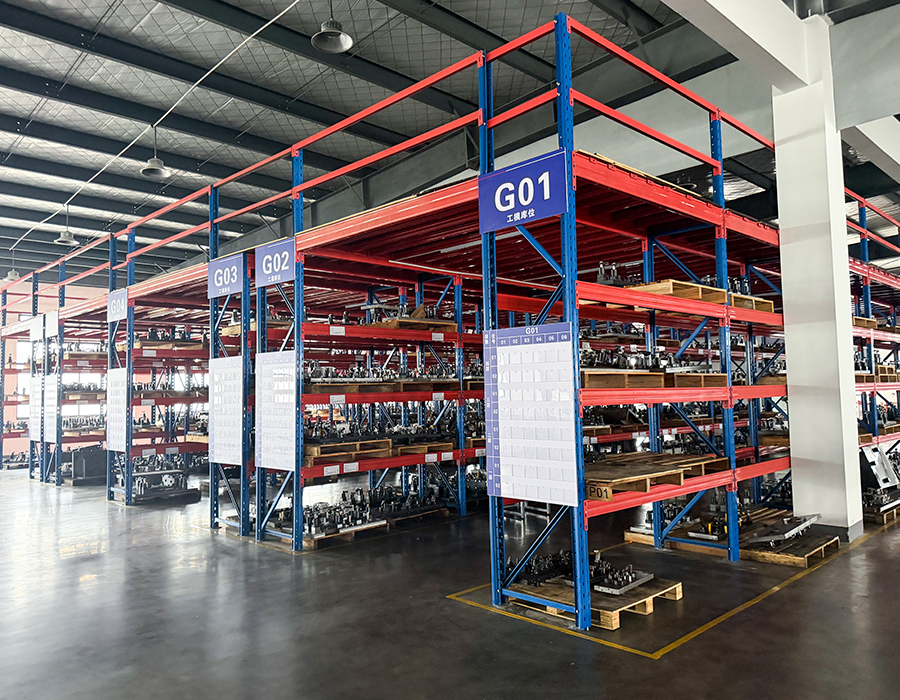

As estantes resistentes sem parafusos são projetadas para aplicações de alta carga, suportando até 800 kg por nível de prateleira, com montantes espessos e placas de prateleira reforçadas fixadas por pinos de travamento de segurança que evitam o deslocamento lateral sob cargas nominais máximas.
O padrão de coluna com furos em diamante permite que cada placa de prateleira seja reposicionada dentro de uma faixa de quatro furos sem quaisquer ferramentas, proporcionando ajuste rápido de altura em resposta às mudanças nas dimensões do produto – uma vantagem operacional significativa em ambientes de armazenamento dinâmicos.
A montagem não requer parafusos: as placas das prateleiras prendem-se diretamente nos orifícios da coluna através de pinos de segurança em ambas as faces da vertical, formando uma conexão robusta que resiste ao deslocamento acidental de empilhadeiras ou impactos de manuseio.
Amplamente implantado em armazéns industriais, distribuição de peças automotivas, armazenamento de componentes mecânicos e instalações de materiais de construção - a escolha recomendada onde a alta capacidade de carga por prateleira deve coexistir com a reconfiguração flexível e sem ferramentas.
Imagine um armazém no final de um turno: paletes de produtos acabados esperando na área de rec...
Leia maisQuando uma empilhadeira deixa cair um palete completo sobre uma viga de rack, a estrutura rece...
Leia maisrecentemente recebeu uma delegação de representantes de uma empresa alemã de soluções de armazena...
Leia maisPor que os racks de moldes são uma ferramenta essencial para o fluxo de trabalho Em qual...
Leia maisO que são prateleiras sem parafusos para serviços leves? Prateleiras sem parafusos para ser...
Leia maisO nome "prateleiras sem parafusos" chama a atenção para o que está ausente - fixadores - mas a substância de engenharia de um sistema de prateleiras sem parafusos para serviços pesados reside inteiramente no que os substitui: o conector de rebite, também chamado de conexão de clipe, guia ou lágrima, dependendo da família de design. Este conector é uma aba de aço formada a frio na extremidade da viga que se encaixa em um padrão de ranhura perfurada na coluna vertical, travando sob carga sem fixadores mecânicos. A geometria deste engate – formato da aba, dimensões da ranhura, ângulo de inserção da aba e a profundidade do ressalto de travamento atrás da ranhura – determina não apenas a capacidade de carga estática, mas também a resistência à fadiga, a facilidade de desmontagem e a confiabilidade da conexão a longo prazo de todo o sistema.
A família de conectores mais amplamente utilizada utiliza uma ranhura em forma de lágrima na coluna emparelhada com uma aba de gancho formada na viga. Quando a viga é levantada ligeiramente após a inserção, um ressalto de travamento na aba cai atrás da borda da ranhura, evitando a retirada sob carga vertical. O que distingue os conectores de alta qualidade dos conectores marginais neste design é a precisão dimensional do engate do gancho ao ombro: uma profundidade de ombro de 3–4 mm fornece travamento confiável com resistência significativa à tração; uma profundidade de ombro de 1–2 mm, alcançável através de uma formação menos precisa, permite que a conexão seja liberada sob vibração ou carga de choque ascendente – um modo de falha que é visualmente idêntico a uma conexão montada corretamente até que a viga caia. Os compradores não podem avaliar esta dimensão sem desmontagem e medição, razão pela qual os certificados de materiais e os relatórios de inspeção dimensional do fabricante têm mais peso do que a inspeção visual de conjuntos acabados.
O segundo parâmetro crítico é o número de abas do conector por extremidade da viga. As conexões de aba única são adequadas para prateleiras leves, mas introduzem um grau de liberdade rotacional – a viga pode torcer em torno do ponto de engate único sob carga excêntrica. Prateleiras sem parafusos para serviços pesados sob cargas industriais requer um mínimo de duas abas por extremidade da viga, espaçadas verticalmente para eliminar a rotação da viga e distribuir a carga de cisalhamento entre dois pontos de engate. Alguns projetos de serviço pesado usam três ou quatro abas por extremidade, o que reduz ainda mais a tensão do conector por aba e aumenta a resistência ao carregamento dinâmico de itens colocados com força ou de equipamentos transmissores de vibração próximos.
A ranhura perfurada ou padrão de furo em colunas verticais de prateleiras sem parafusos é projetada principalmente para permitir o ajuste da altura da prateleira em incrementos fixos - normalmente passo de 25 mm, 38 mm ou 50 mm, dependendo do sistema. Este propósito funcional é compreendido pela maioria dos usuários. O que é menos amplamente reconhecido é que o padrão de perfuração tem um efeito direto e significativo na área útil da secção transversal do montante e, portanto, na sua capacidade de carga compressiva e na resistência à encurvadura local - parâmetros que determinam a carga máxima segura do montante e o limite prático de altura do sistema de prateleiras.
Cada ranhura perfurada remove o aço da seção transversal vertical naquele local. Em uma coluna fortemente perfurada - onde as ranhuras são espaçadas em passos de 25 mm com material mínimo entre ranhuras consecutivas - a seção líquida em qualquer grupo de ranhuras pode ser reduzida em 25-40% em comparação com a seção bruta do perfil da coluna. Esta redução reduz diretamente o momento de inércia e o raio de giração do pilar naquela seção transversal, tornando-o o local crítico para o início da flambagem local sob compressão axial. Fabricantes que projetam estantes sem parafusos para serviços pesados industriais para cargas verticais genuinamente elevadas, leve em conta esta redução líquida da seção em seus cálculos de capacidade da coluna; aqueles que aplicam propriedades de seção bruta em toda a produção produzem tabelas de capacidade que não são conservadoras por uma margem significativa para perfis fortemente perfurados.
A consequência prática para os compradores é que as tabelas de capacidade de colunas de diferentes fabricantes não são diretamente comparáveis, a menos que o padrão de perfuração e a redução líquida da seção sejam conhecidos para cada um. Uma coluna de 2,0 mm de espessura com espaçamento de ranhura de 25 mm pode ter uma capacidade vertical efetiva menor do que uma coluna de 1,8 mm de espessura com espaçamento de 50 mm e uma seção líquida mais favorável, apesar do material mais espesso. Ao avaliar estantes industriais pesadas sem parafusos para aplicações que se aproximam da capacidade vertical nominal, solicitar o coeficiente de seção líquida - a relação entre a área da seção transversal líquida e bruta no grupo de ranhuras governante - fornece uma base significativa para comparação que a espessura nominal da coluna por si só não fornece.
A deflexão do painel da prateleira sob carga é o comportamento estrutural mais visível em estantes sem parafusos para serviços pesados e o parâmetro mais diretamente percebido pelos usuários - uma prateleira visivelmente flácida sinaliza sobrecarga ou design inadequado do painel, mesmo para observadores não técnicos. No entanto, gerenciar a deflexão dentro de limites aceitáveis requer diferentes abordagens de projeto, dependendo da extensão da prateleira, da magnitude da carga e se a preocupação dominante é a adequação estrutural ou a aparência de manutenção, e cada abordagem envolve compensações específicas em peso do material, custo e capacidade de carga.
O método mais simples de redução de deflexão é aumentar a espessura da placa de aço do painel da prateleira. A deflexão sob uma carga uniformemente distribuída varia inversamente com o cubo da espessura do painel para flexão de chapa plana – duplicar a espessura de 1,0 mm para 2,0 mm reduz a deflexão para um oitavo, uma melhoria dramática. No entanto, os painéis planos acima de 2,0 mm tornam-se muito pesados em relação ao aumento da sua capacidade de carga, e o peso do próprio painel começa a consumir uma porção significativa da capacidade nominal da prateleira. Para vãos acima de 1.500 mm sob cargas pesadas, a placa plana por si só raramente é a solução mais eficiente.
A introdução de nervuras longitudinais ou ondulações na seção transversal do painel da prateleira - formada durante a conformação de rolos ou a frenagem - converte a placa plana em uma seção estrutural eficaz com um momento de inércia significativamente maior do que a espessura do material de base por si só sugeriria. Um painel corrugado de 1,5 mm pode superar um painel plano de 2,5 mm na deflexão intermediária para o mesmo vão e carga, com peso de painel aproximadamente 40% menor. A limitação funcional é que as superfícies nervuradas ou onduladas não são uniformemente planas - objetos com pequenas áreas de base podem repousar apenas nos picos das nervuras, criando tensões de contato localizadas, e líquidos ou partículas finas se acumulam nas estrias.
Para as configurações de estantes industriais resistentes e de maior capacidade, a prateleira é projetada como um conjunto composto: as vigas estruturais que se estendem entre os montantes suportam um painel de deck embutido separado que se estende apenas entre as vigas adjacentes, e não em toda a largura da prateleira. Esta abordagem permite que a profundidade da viga – e, portanto, a resistência à flexão – seja otimizada independentemente da espessura do painel do deck, alcançando grandes capacidades de carga com deflexão controlada sem a penalidade de peso de uma placa monolítica abrangendo toda a largura. A desvantagem é a complexidade da montagem e a necessidade de um perfil de prateleira mais profundo que pode reduzir o número de níveis de prateleira alcançáveis dentro de uma altura fixa do compartimento.
Prateleiras industriais resistentes instaladas em alturas de 2,5 m a 4 m ou mais - o que é comum em armazenamento de peças altas, armazéns de componentes automotivos e instalações de armazenamento de arquivos - freqüentemente requerem emenda de coluna, onde dois ou mais comprimentos de coluna são unidos verticalmente para atingir a altura necessária. A conexão de emenda é um detalhe estrutural crítico que muitas vezes é tratado como uma simples junta mecânica, mas na verdade governa o comportamento de flambagem do pilar de altura total de maneiras que nem sempre são refletidas nas tabelas de carga publicadas para configurações de altura padrão.
O principal requisito estrutural de uma emenda de pilar é que ela transfira a carga de compressão axial através da junta sem introduzir um ponto fraco local que provoque flambagem no local da emenda antes que a coluna como um todo atinja sua capacidade nominal. Uma emenda obtida simplesmente inserindo uma seção de pilar mais curta sobre a coluna inferior e contando com o atrito ou um único fixador através das paredes sobrepostas do pilar fornece resistência mínima à flexão na junta - ela se comporta estruturalmente como uma conexão de pino em vez de uma coluna de momento contínuo, efetivamente reduzindo pela metade o comprimento de flambagem no qual a coluna deve ser analisada. Esta distinção é importante porque a carga crítica de flambagem de uma coluna com extremidades fixas é um quarto daquela para a mesma coluna com extremidades fixas, o que significa que uma emenda detalhada incorretamente pode reduzir a capacidade efetiva da coluna em 50-75% abaixo do valor tabelado para a coluna não emendada.
As emendas de coluna corretamente projetadas para estantes sem parafusos para serviço pesado usam uma de duas abordagens: uma inserção interna de manga de aço que preenche ambas as seções da coluna na junta, fornecendo suporte lateral contínuo através da zona de emenda e resistindo à tendência da coluna superior balançar em relação à inferior sob carga excêntrica; ou uma emenda externa de placa e fixador que é aparafusada em ambas as faces da coluna com geometria de grupo de parafusos suficiente para desenvolver a resistência ao momento necessária. A abordagem de inserção de bucha é estruturalmente superior para sistemas sem parafusos porque não requer fixadores adicionais e é inerentemente alinhada durante a montagem, mas exige que a bucha seja fabricada com uma tolerância dimensional restrita - uma bucha que se ajusta frouxamente dentro da seção da coluna fornece pouca restrição lateral e tem desempenho semelhante à junta somente de fricção que pretende melhorar. Na Huijian, nossas configurações de prateleiras altas sem parafusos são projetadas com dimensões de emenda de manga verificadas através de nosso centro de P&D em relação a cálculos de flambagem de coluna específicos para cada combinação de altura e carga, não aplicados genericamente em toda a linha de produtos.
Os sistemas industriais de estantes sem parafusos para serviços pesados instalados em regiões sujeitas a atividades sísmicas exigem medidas específicas de contraventamento lateral que não fazem parte da configuração padrão do produto e que são frequentemente omitidas mesmo em zonas sísmicas reconhecidas quando as estantes são adquiridas através de pedido de catálogo padrão em vez de especificação de engenharia. As consequências desta omissão podem variar desde a precipitação de produtos e estantes (distorção lateral) durante eventos sísmicos moderados até ao colapso progressivo em eventos graves - com implicações para a segurança do pessoal e a continuidade das instalações que vão muito além do custo de substituição das próprias estantes.
O requisito fundamental do projeto sísmico é que o sistema de estantes resista às forças laterais aplicadas em cada nível da prateleira, proporcionais ao peso do produto armazenado naquele nível, sem que a coluna da estante se desloque lateralmente até o ponto onde as conexões viga-coluna se desengatam. As conexões sem parafusos - por sua natureza, dependem do travamento da guia acionado pela gravidade em vez da fixação mecânica - são particularmente vulneráveis ao desengate sob componentes de aceleração ascendente da carga sísmica, que podem descarregar momentaneamente a viga e permitir que a guia seja destravada se a geometria da conexão não fornecer retenção positiva sob elevação. Os projetos de estantes sem parafusos com classificação sísmica abordam isso por meio de clipes de travamento positivos, fixadores secundários nas extremidades da viga ou geometria de aba modificada que requer força de desmontagem ativa em vez de simplesmente uma elevação ascendente para liberar a viga.
O contraventamento lateral do sistema de estantes como um todo - evitando que a estrutura vertical se desloque sob a força sísmica horizontal - é conseguido através de uma de três configurações, cada uma apropriada para diferentes restrições de layout:
A rotulagem da capacidade de carga em prateleiras industriais sem parafusos para serviços pesados é menos padronizada do que a maioria dos compradores supõe. Ao contrário dos recipientes de pressão, equipamentos de elevação ou produtos elétricos – onde as estruturas regulatórias exigem padrões de teste específicos, fatores de segurança e formatos de divulgação – as declarações de capacidade de carga das prateleiras em muitos mercados são em grande parte autocertificadas pelos fabricantes, com os valores declarados refletindo as condições de teste que podem ou não corresponder à forma como as prateleiras serão usadas na aplicação do comprador. Compreender o que o número de capacidade declarado realmente representa — e o que não representa — é essencial para fazer comparações válidas entre produtos e evitar incompatibilidades de capacidade no serviço.
A variável não especificada mais significativa na maioria das declarações de capacidade de prateleira é a suposição de distribuição de carga. Uma capacidade de prateleira declarada como “500 kg por prateleira” não tem sentido sem saber se isso pressupõe uma carga uniformemente distribuída (UDL) em toda a superfície da prateleira, uma carga concentrada no centro da prateleira ou uma carga de dois pontos em posições definidas. Estas três condições produzem momentos fletores a meio do vão radicalmente diferentes no painel da prateleira para a mesma carga total. Um painel avaliado em 500 kg UDL pode falhar em 200-250 kg se a carga estiver concentrada no centro da prateleira – uma condição que surge sempre que um único item pesado ou um palete com área pequena é colocado centralmente em uma prateleira larga.
Uma segunda variável não divulgada é a carga vertical na tabela de capacidade. As classificações de capacidade das prateleiras normalmente assumem que as prateleiras estão configuradas com um número específico de níveis de prateleira dentro de uma determinada altura do compartimento. Adicionar níveis de prateleira a uma unidade existente — uma prática comum quando os usuários desejam aumentar a densidade de armazenamento — aumenta a carga vertical cumulativa além do que a tabela de capacidade de prateleira publicada foi calculada para acomodar. A tabela mostra a capacidade de prateleira, não a capacidade vertical, e estes dois limites são regidos por elementos estruturais totalmente diferentes. As instalações que reconfiguram regularmente suas estantes industriais pesadas sem parafusos devem solicitar tabelas de carga vertical — a carga cumulativa máxima da prateleira que pode ser aplicada a uma coluna de altura total — além dos dados de capacidade por prateleira, e tratar o menor dos dois limites como a restrição governante para cada configuração de compartimento.
Armazéns industriais e instalações de fabricação frequentemente especificam prateleiras resistentes sem parafusos com painéis de prateleira de aço inoxidável ou decks de alumínio em combinação com montantes e vigas de aço carbono padrão – motivados por requisitos de higiene, necessidades de compatibilidade química ou o desejo de uma superfície de armazenamento resistente à corrosão sem o custo de um sistema totalmente inoxidável. Esta configuração de metal misto introduz um risco de corrosão galvânica que raramente é discutido em conversas sobre compras, mas pode produzir corrosão acelerada em pontos de contato metálicos que compromete tanto a superfície da prateleira quanto a coluna vertical dentro de 12 a 24 meses em ambientes úmidos ou quimicamente ativos.
A corrosão galvânica ocorre quando dois metais diferentes em contato elétrico são expostos a um eletrólito – em um contexto de armazém, esse eletrólito é tipicamente condensação de vapor de água, escoamento de solução de limpeza ou derramamento de fluido de processo. O metal mais ativo no par galvânico torna-se o ânodo e sofre corrosão preferencialmente. Em um suporte de aço carbono que suporta uma prateleira de aço inoxidável, o aço carbono é o metal menos nobre e sofre corrosão no ponto de contato – acelerado em relação à taxa que corroeria isoladamente pela diferença de potencial entre os dois metais. A taxa de corrosão depende da proporção da área: uma pequena área de aço carbono em contato com uma grande área de aço inoxidável corrói mais rapidamente do que o mesmo aço carbono em contato com uma pequena área de aço inoxidável, porque a área catódica conduz uma maior densidade de corrente na zona de contato anódica.
A mitigação prática para conjuntos de prateleiras sem parafusos industriais de metal misto para serviços pesados envolve a interrupção do caminho de contato metal com metal na interface entre materiais diferentes. Abordagens eficazes incluem:
A reconfigurabilidade de prateleiras resistentes sem parafusos – a capacidade de adicionar, remover ou realocar níveis de prateleira, adicionar extensões de compartimento ou combinar unidades em novas configurações sem ferramentas especializadas – é uma de suas vantagens comerciais mais citadas em relação aos sistemas de armazenamento soldados ou permanentemente fixos. Contudo, esta vantagem é concretizada na prática apenas quando o sistema inicial é especificado tendo em mente a reconfiguração e quando modificações subsequentes são feitas dentro dos limites estruturais dos componentes instalados. Não planear a reconfiguração desde o início, ou exceder os limites estruturais durante a modificação, converte um activo operacional genuíno num passivo.
A decisão de planejamento de reconfiguração mais importante é a seleção da altura vertical. A compra dos montantes mais curtos que satisfaçam o requisito imediato de altura de armazenamento elimina a capacidade de adicionar níveis de prateleira ou aumentar a altura do compartimento no futuro sem substituir os montantes - o elemento mais trabalhoso e perturbador de uma modificação do sistema de prateleiras. Especificar montantes na altura máxima que a altura livre do edifício e a classificação estrutural permitem, mesmo que a configuração inicial utilize apenas a parte inferior do montante, preserva a flexibilidade futura a um custo adicional marginal. O custo incremental de um montante mais alto é normalmente de 15 a 25% do custo do montante, o que representa uma pequena fração do custo de substituição do montante durante uma reconfiguração futura.
A padronização da largura e profundidade do compartimento em uma frota de estantes permite a intercambialidade de componentes entre frotas – vigas, painéis de prateleira e contraventamentos de uma unidade podem ser reimplantados em outra sem problemas de compatibilidade. Essa intercambialidade é perdida se diferentes padrões de largura de compartimento forem misturados em toda a frota, mesmo dentro da linha de produtos do mesmo fabricante. Instalações com grandes frotas de estantes se beneficiam do estabelecimento de um único padrão de largura e profundidade do compartimento para cada classe de estantes – serviço pesado, serviço médio e assim por diante – e da aplicação desse padrão em todas as compras futuras, mesmo quando uma dimensão fora do padrão parece resolver uma restrição específica de espaço de curto prazo.
Nossos sistemas industriais de prateleiras sem parafusos para serviços pesados são projetados com intercambialidade de componentes como um princípio central de produto em toda a nossa linha - padrões de slots verticais, dimensões de conectores de viga e geometrias de suporte de painel são padronizados em classes de altura e carga sempre que os requisitos estruturais permitirem, o que significa que uma instalação expandindo ou reconfigurando seu armazenamento ao longo do tempo pode misturar componentes de diferentes lotes de compra sem problemas de compatibilidade. Com uma capacidade de produção anual de 180.000 conjuntos e padrões de fabricação consistentes mantidos em nossas seis linhas de produção, os componentes de reposição e extensão permanecem disponíveis e dimensionalmente consistentes durante toda a vida útil do sistema instalado.
