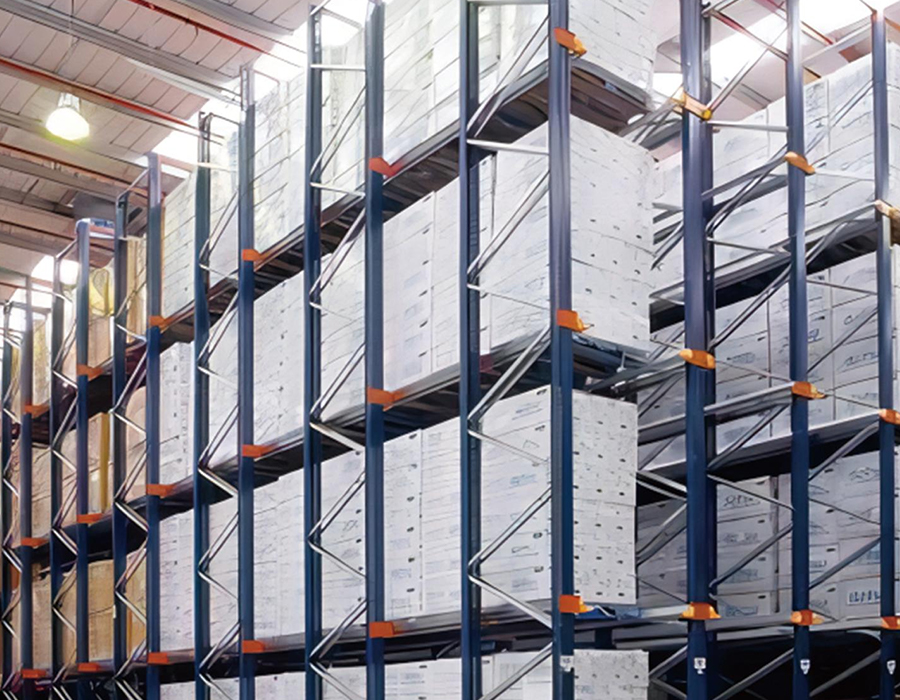

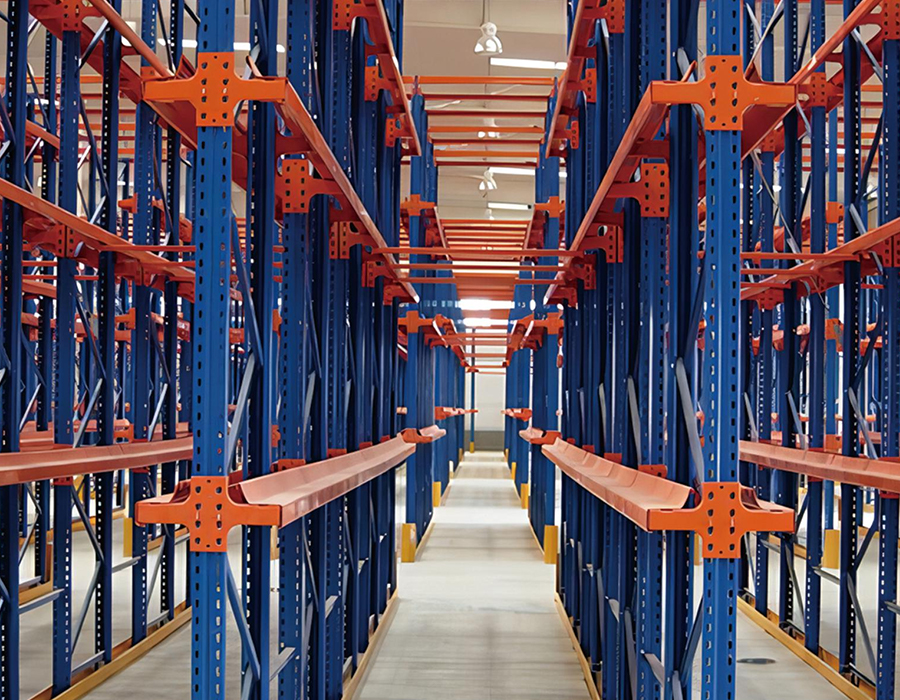

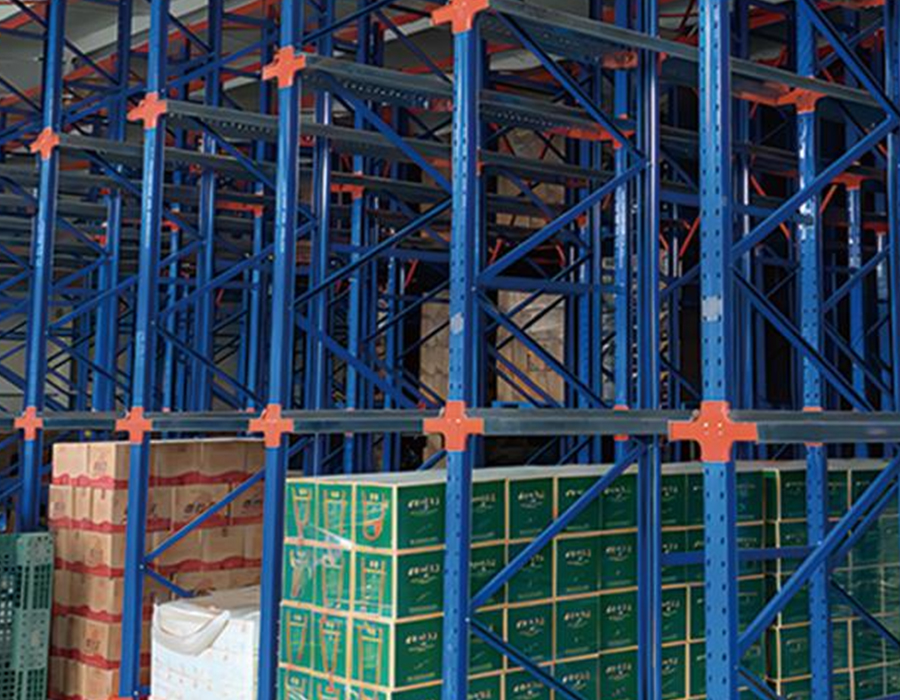

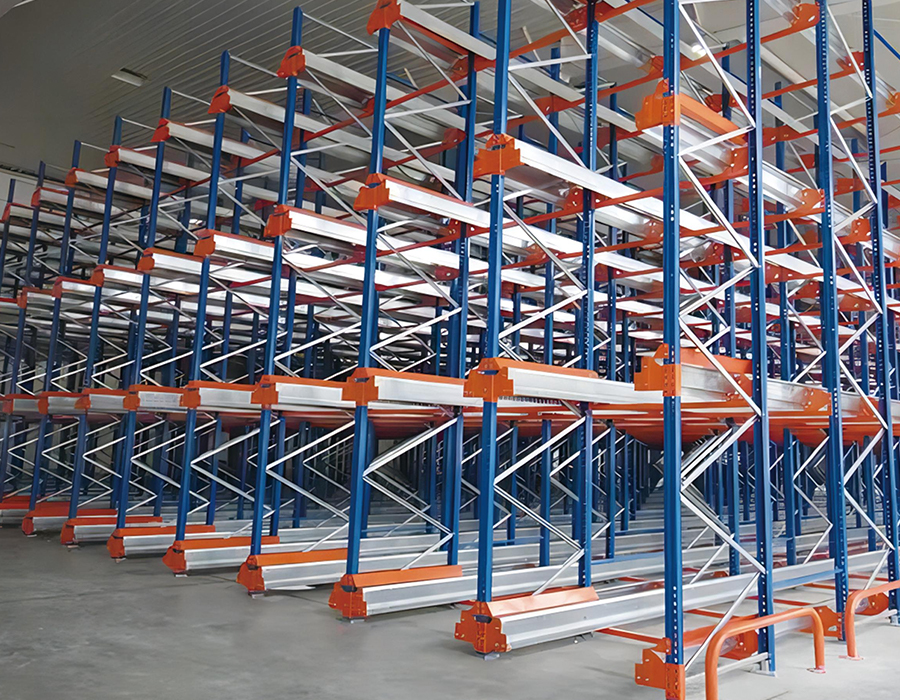

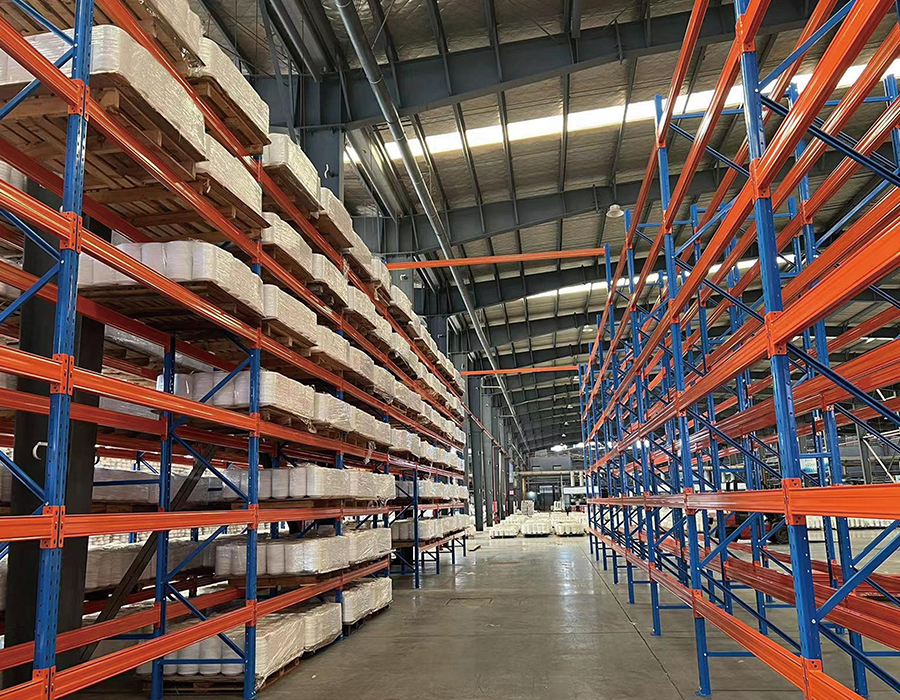

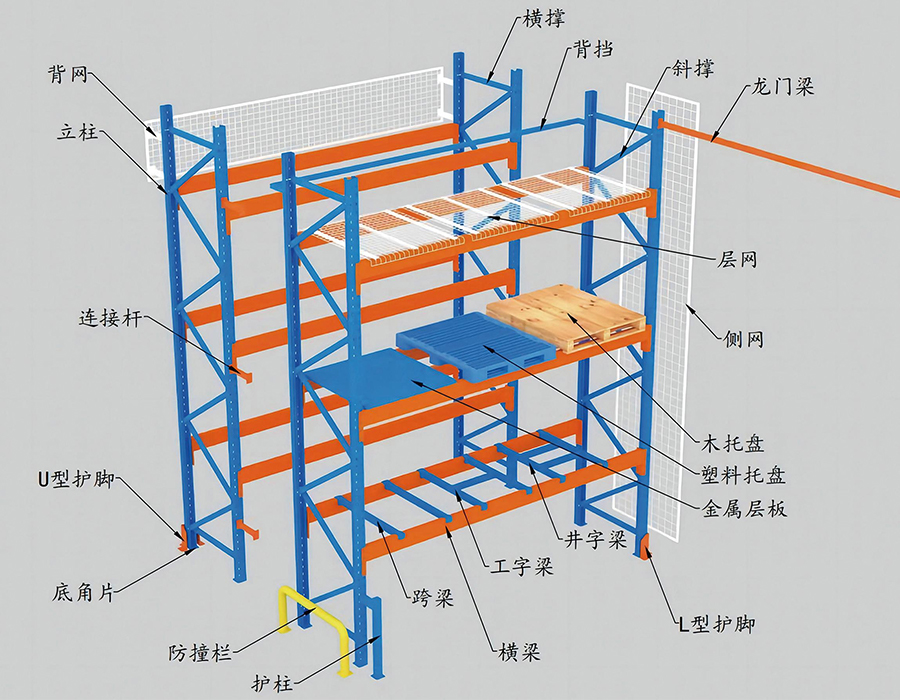

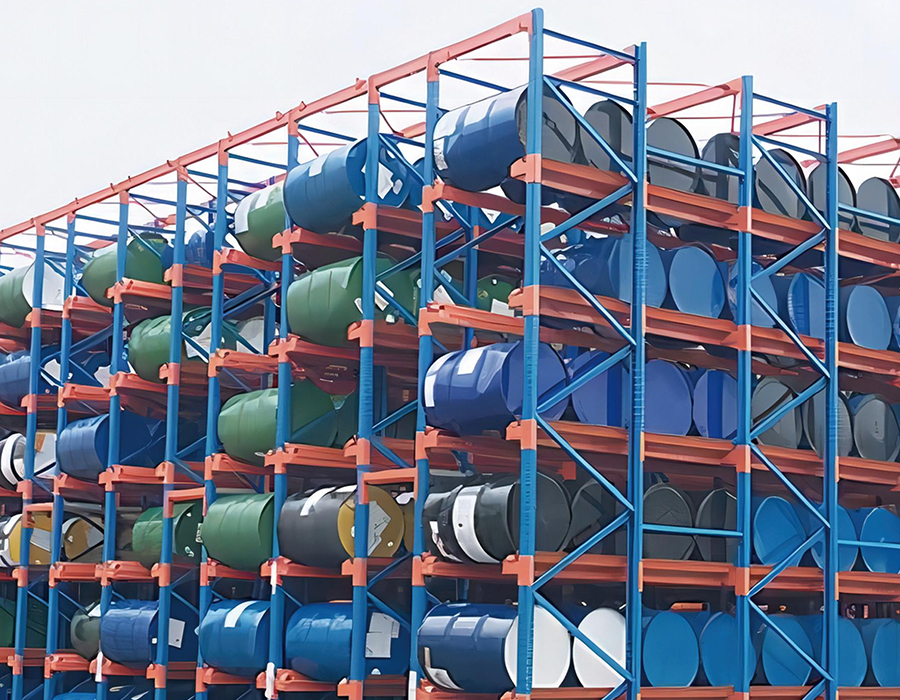

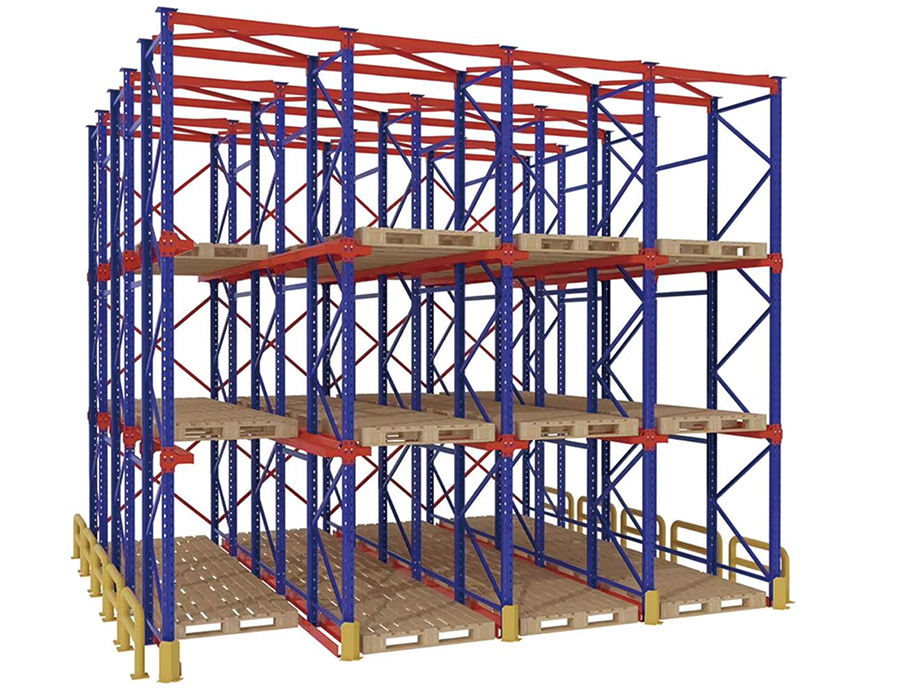

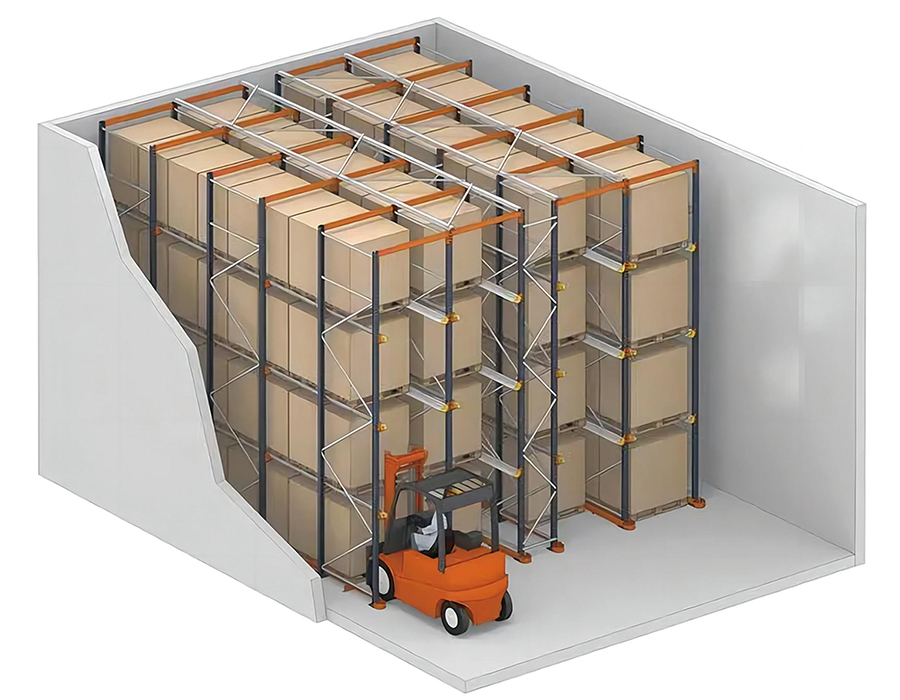

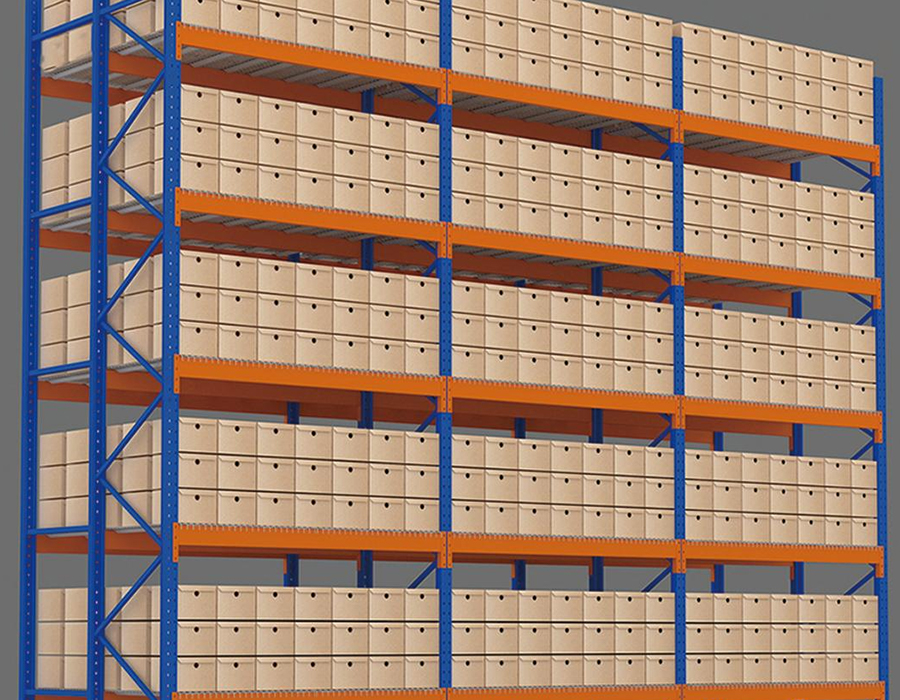

Estantes de paletes para serviços pesados

Como o calibre da estrutura vertical e o formato do perfil determinam as classificações de carga no mundo real

A classificação de carga impressa em uma folha de especificações de porta-paletes industrial para serviços pesados não é uma propriedade fixa do material - é um valor calculado derivado da interação entre o tipo de aço, a espessura da seção (calibre), a geometria do perfil e a altura da coluna não contraventada. Dois racks com classe de aço e capacidade declarada idênticas podem se comportar de maneira muito diferente sob carga se seus perfis verticais forem diferentes. Esta distinção é extremamente importante ao avaliar cotações de fornecedores que listam apenas um número de capacidade sem especificar a seção transversal.

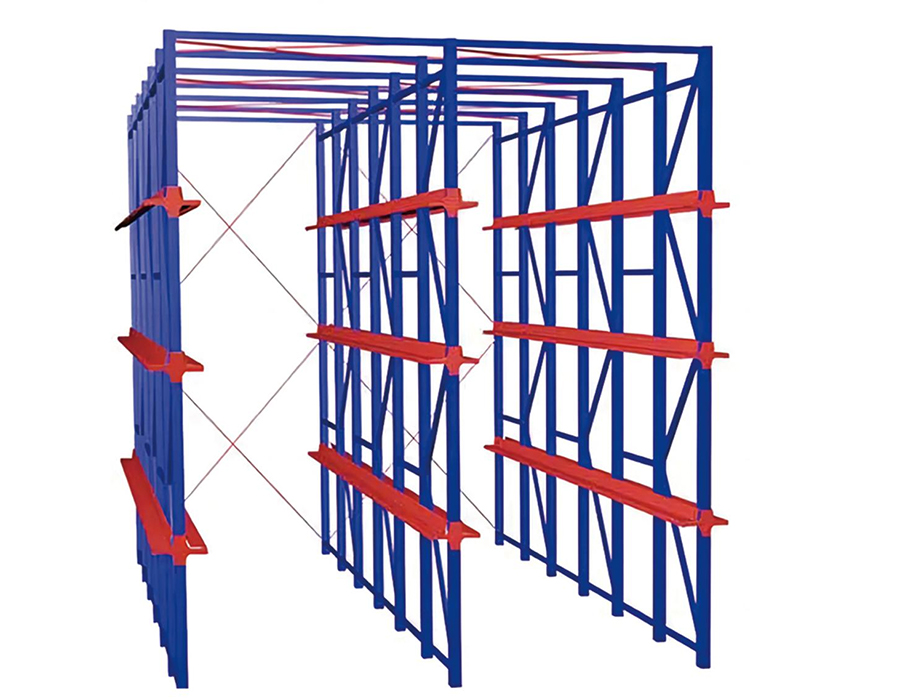

Perfis verticais de coluna em sistema de estantes de paletes para serviços pesados Os s são normalmente laminados em seções abertas ou semifechadas - as mais comuns são o canal C, a seção I e os perfis em forma de lágrima ou coluna em caixa usados em aplicações de vão alto. Os canais C abertos são econômicos e simples de fabricar, mas têm um raio de rotação menor em torno do eixo fraco, tornando-os mais suscetíveis à flambagem lateral sob compressão axial à medida que a altura aumenta. Colunas de caixa fechada ou semifechada distribuem o material mais longe do eixo neutro em ambas as direções, melhorando significativamente a resistência à flambagem - razão pela qual praticamente todas as estantes acima de 10 metros utilizam perfis fechados de caixa ou de paredes pesadas.

A redução do medidor é um método comum de redução de custos que é difícil de detectar sem medição. Um montante nominal de 2,0 mm produzido com uma espessura real de 1,7 mm perde cerca de 15% da sua área de secção transversal e uma parte desproporcionalmente maior do seu momento de inércia. A consequência prática é um rack que atende à capacidade de carga declarada sob condições ideais de teste de laboratório, mas tem margens de segurança reduzidas sob cargas excêntricas, impactos ou forças dinâmicas do mundo real provenientes de operações de empilhadeiras. Os compradores devem especificar tolerâncias mínimas de medição nos contratos de aquisição e solicitar certificados de materiais juntamente com relatórios de inspeção dimensional.

A lógica de engenharia por trás dos limites de deflexão do feixe em aplicações pesadas

A deflexão da viga em estantes de paletes carregadas não é apenas uma preocupação estética – é um sinal estrutural com implicações diretas na redistribuição da carga e na integridade do conector. Os padrões da indústria, incluindo o código de estantes FEM 10.2.02 e o GB/T 25820 da China, especificam que a deflexão horizontal da viga sob carga nominal total não deve exceder vão/200 como limite de utilização. Para um vão de viga padrão de 2.700 mm, isso equivale a uma deflexão máxima no meio do vão de 13,5 mm. Exceder este limite não garante falha imediata, mas indica que a viga está operando no limite de sua envolvente de projeto.

O que acontece estruturalmente quando as vigas se desviam excessivamente é muitas vezes mal compreendido. O principal risco não é a fratura da viga – é o afrouxamento progressivo do conector viga-vertical sob repetidos ciclos de carga e descarga. A maioria dos sistemas de estantes para paletes para serviços pesados ​​usa um conector de travamento de segurança onde a aba da viga se encaixa em uma fenda perfurada na coluna vertical. Quando as vigas se desviam e se recuperam repetidamente sob a colocação dinâmica de paletes, o conector experimenta micromovimentos no ponto de engate. Com o tempo, isso endurece o aço na ponta do gancho, eventualmente causando rachaduras na aba ou deformação da ranhura que reduz a resistência ao arrancamento do conector bem abaixo do seu valor nominal.

A abordagem corretiva nem sempre consiste em aumentar a profundidade do feixe. Às vezes, a solução mais eficiente é reduzir a largura do vão – passar de vãos de 2.700 mm para 2.400 mm reduz drasticamente o momento fletor máximo e a deflexão sem aumentar proporcionalmente o peso do aço. Nosso estantes de paletes industriais para serviços pesados são projetados com relações vão-profundidade verificadas em relação aos cálculos de deflexão reais, e não apenas às tabelas de carga estática, garantindo que a integridade do conector a longo prazo seja mantida durante toda a vida útil do sistema.

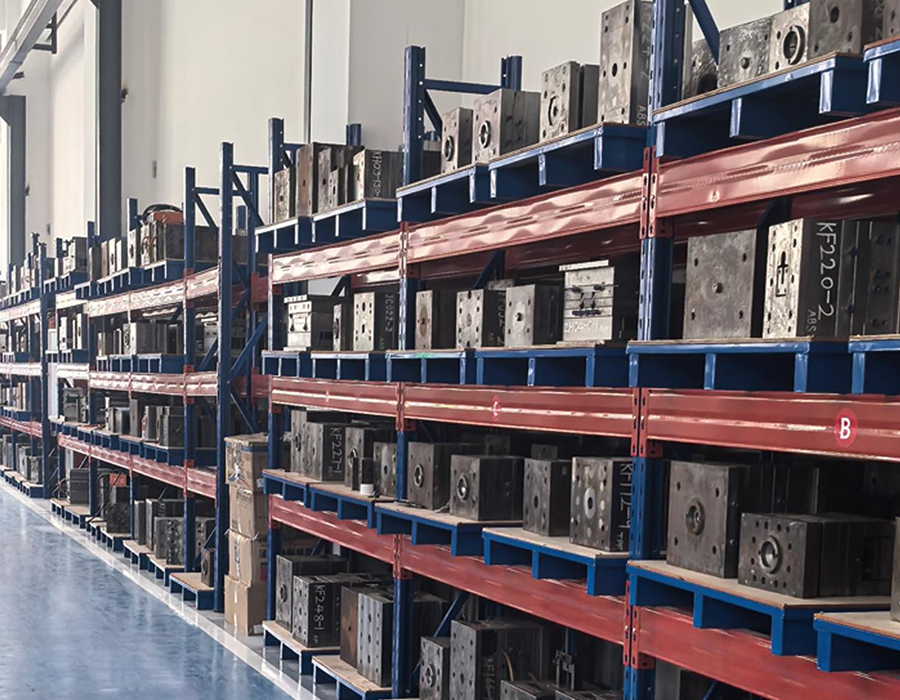

Saliência de paletes e seu efeito na distribuição de carga da viga

Os cálculos de carga de estantes de paletes padrão assumem que as cargas de paletes estão centradas nas vigas com o palete totalmente apoiado entre os dois trilhos das vigas. Na prática, os paletes frequentemente ficam pendurados na face da viga, ficam assimetricamente entre os trilhos ou são colocados com suas longarinas paralelas à viga em vez de perpendiculares. Cada um desses desvios introduz excentricidades de carga que as tabelas de capacidade padrão não levam em conta, mas que ocorrem rotineiramente em armazéns de alto rendimento.

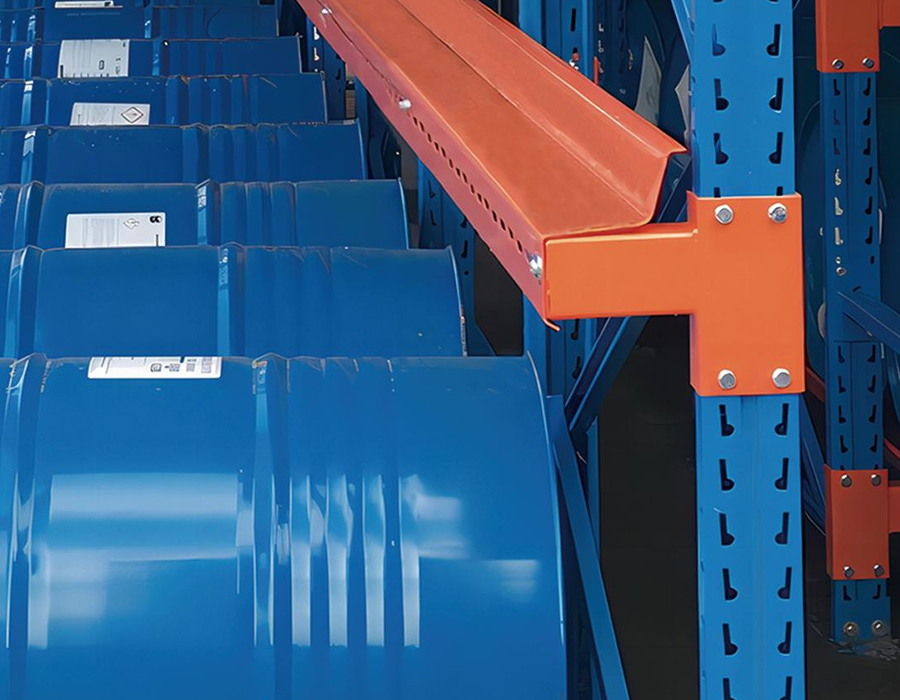

Quando um palete ultrapassa a face frontal da viga em 100–150 mm – comum com paletes GMA em larguras de compartimento mais estreitas – o ponto de carga efetivo se desloca para frente do plano da estrutura vertical. Isto introduz um momento de tombamento na viga frontal ao qual o conector deve resistir, além de sua carga de cisalhamento vertical. A demanda combinada pode exceder a resistência nominal ao arrancamento do conector em cargas bem abaixo da capacidade declarada do palete da viga. O mesmo efeito ocorre quando os paletes são colocados com longarinas paralelas às vigas, criando duas cargas lineares concentradas em vez de um contato superficial distribuído por toda a base do palete.

Uma mitigação prática usada em sistemas de estantes para paletes pesados ​​que lidam com paletes irregulares é a instalação de barras de suporte de paletes – travessas colocadas perpendicularmente às vigas no ponto médio da baia. Essas barras fornecem um terceiro ponto de contato para paletes, convertendo o carregamento pontual em carregamento distribuído e reduzindo a deflexão do feixe em até 40% para o mesmo peso do palete. Eles também evitam que os paletes caiam entre as vigas em caso de falha do conector da viga, acrescentando uma função de segurança secundária significativa.

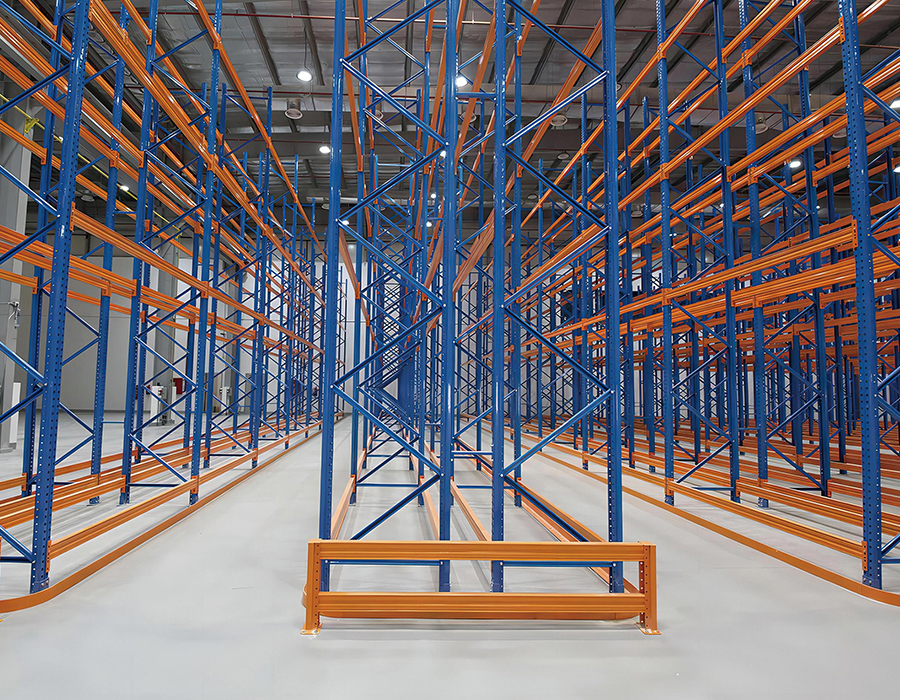

Comparando larguras de quadros verticais: quando quadros mais profundos valem o custo

A profundidade da estrutura vertical - a dimensão medida da frente para trás entre as duas colunas verticais que formam uma estrutura - é frequentemente especificada no mínimo necessário para suportar a carga declarada, que para estantes seletivas padrão de profundidade única é normalmente de 800 mm ou 1.000 mm. No entanto, a profundidade da estrutura tem um efeito direto e significativo na estabilidade do sistema de estantes contra forças de tombamento, e selecionar a profundidade mínima em todas as aplicações é uma falsa economia em ambientes de serviço pesado.

Em sistemas de estantes altas para cargas pesadas acima de 10 metros, a relação de esbeltez do montante - sua altura dividida pelo seu raio mínimo de rotação - torna-se o parâmetro de projeto dominante, e não apenas a carga axial. Estruturas mais profundas sustentam inerentemente o montante a uma distância horizontal maior da linha central da coluna, o que aumenta o raio de rotação efetivo do conjunto da estrutura e aumenta a carga crítica de flambagem. É por isso que o custo adicional de material de uma estrutura de 1.000 mm ou 1.200 mm é normalmente justificado por uma redução no peso necessário da seção vertical que compensa parcialmente o custo adicional dos membros de reforço diagonal mais largos.

Especificação do parafuso de ancoragem: Por que a resistência à tração é mais importante do que a resistência ao cisalhamento

A maioria do pessoal do armazém e até mesmo muitas equipes de compras assumem que os chumbadores do rack resistem principalmente às forças de cisalhamento horizontais – o empurrão lateral dos impactos das empilhadeiras ou da atividade sísmica. Na realidade, o caso de carga dominante para ancoragens de base de rack na maioria das configurações de estantes de paletes para serviços pesados ​​é a tensão de extração vertical, e não o cisalhamento horizontal. Compreender isto inverte a lógica de como as âncoras devem ser especificadas e inspecionadas.

O mecanismo é simples: quando uma estrutura de rack é submetida a um momento de tombamento – seja devido a uma carga de palete excêntrica, ao impacto de uma empilhadeira em altura ou à aceleração lateral sísmica – a placa de base no lado tensionado da estrutura levanta em vez de deslizar. O parafuso de ancoragem desse lado deve resistir à força total de elevação em tensão. Para um rack resistente de 10 m de altura carregado até 4.000 kg por nível em cinco níveis, a força de elevação calculada na âncora de tensão sob um impacto de projeto pode exceder 15–20 kN. As âncoras de expansão M12 padrão em concreto padrão alcançam capacidades de extração de apenas 8–12 kN, dependendo da profundidade de embutimento e do grau do concreto – bem abaixo da demanda.

A abordagem de especificação correta envolve três parâmetros verificados: resistência à compressão do concreto no local de instalação (mínimo C25 para a maioria das aplicações pesadas), profundidade de embutimento da âncora (não apenas o comprimento do parafuso - o embutimento efetivo após levar em conta a espessura da placa de base e qualquer argamassa de nivelamento) e distância da borda da junta ou borda de concreto mais próxima. Os resultados dos testes de arrancamento de âncoras de teste instaladas no local são o método de verificação mais confiável e devem ser exigidos em qualquer projeto onde a demanda de levantamento calculada se aproxime de mais de 60% da capacidade de arrancamento do catálogo da âncora.

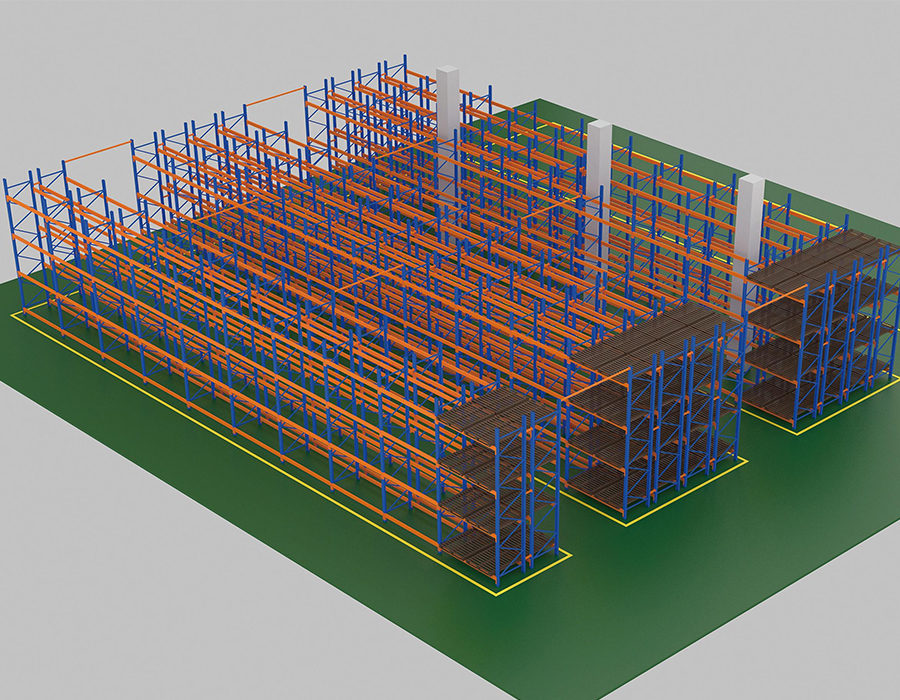

Como a especificação da largura do corredor interage com a estabilidade do rack e a seleção da empilhadeira

Largura do corredor em um estantes de paletes industriais para serviços pesados O layout não é simplesmente uma decisão de gerenciamento de tráfego — é uma restrição de engenharia de sistemas que determina simultaneamente o tipo de empilhadeira, a altura máxima do rack, a taxa de transferência e a densidade total de armazenamento. Essas variáveis ​​estão fortemente acopladas, e otimizar uma sem modelar as outras produz resultados abaixo do ideal, cuja correção após a instalação é cara.

Cada uma das três categorias principais de corredor cria um conjunto distinto de restrições em cascata:

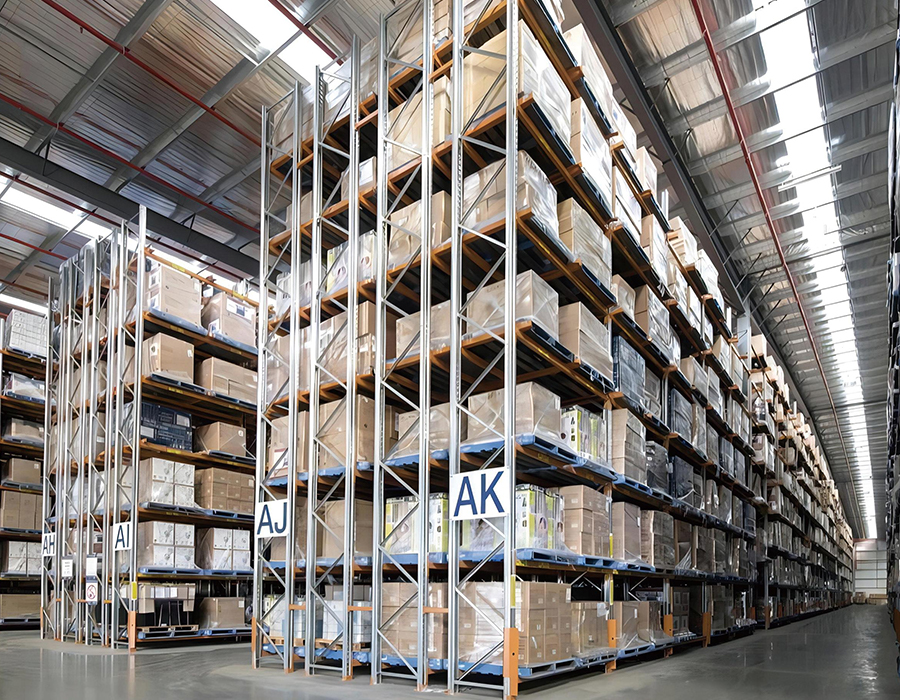

• Corredor largo (3.500 mm): Acomoda empilhadeiras contrabalançadas com raios de giro padrão. A altura máxima prática do rack é limitada a aproximadamente 7–8 m pela altura do mastro da empilhadeira e pela visibilidade na elevação. A densidade de armazenamento é a mais baixa das três configurações, mas a flexibilidade de rendimento é a mais alta — qualquer empilhadeira da frota pode operar em qualquer corredor e não é necessário nenhum treinamento ou veículo especializado.

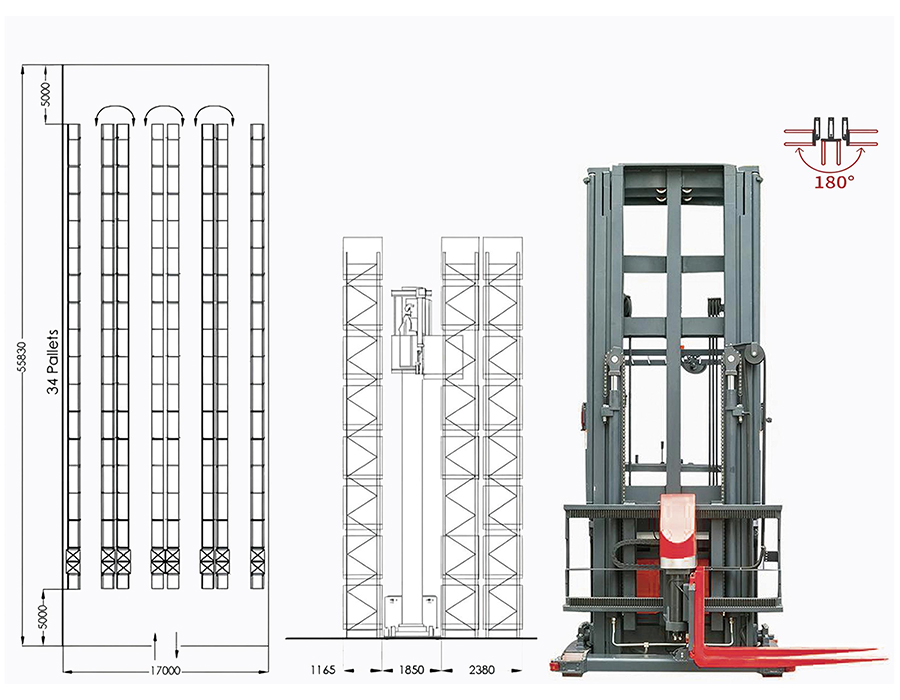

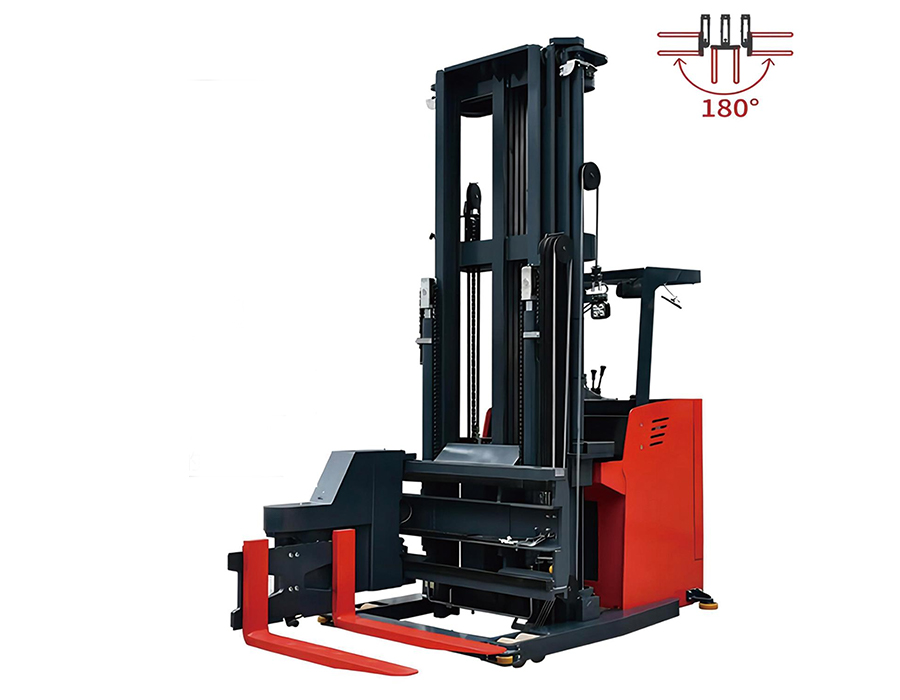

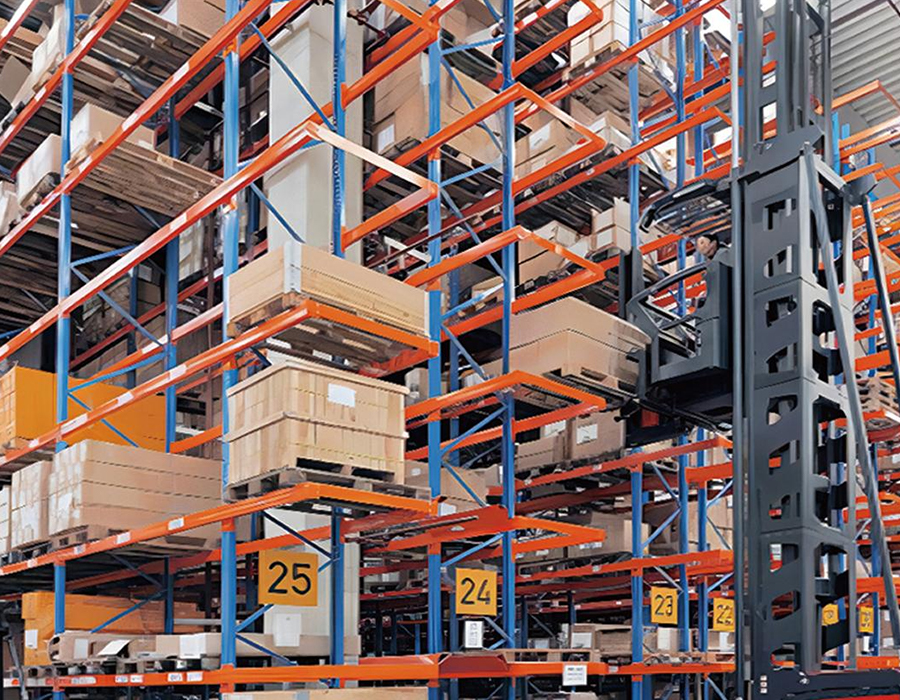

• Corredor estreito (1.800–2.200 mm): Requer caminhões de corredor muito estreito (VNA) guiados por fio ou guiados por trilhos operando com o operador elevado ao lado da carga. Esses caminhões podem atingir 14 m de altura e atingir densidades de armazenamento 40–50% maiores do que layouts de corredor largo. No entanto, os caminhões VNA têm uma finalidade única: eles não podem ser usados ​​para operações de recebimento ou expedição fora dos corredores de estantes, exigindo uma frota separada de empilhadeiras de contrapeso ou retráteis para áreas de preparação.

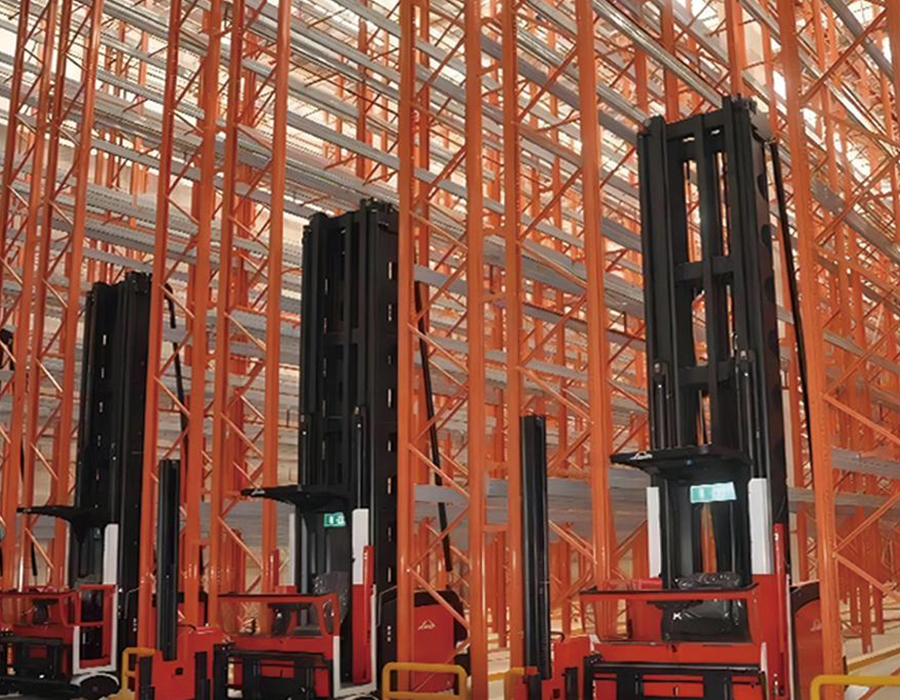

• Corredor de caminhão retrátil (2.700–3.200 mm): A configuração mais comum em sistemas modernos de estantes de paletes para serviços pesados, equilibrando densidade e flexibilidade. As empilhadeiras retráteis estendem seus garfos sem mover a carroceria do veículo, permitindo a operação em corredores mais estreitos do que as máquinas contrabalançadas e atingindo alturas de 10 a 11 m. A restrição crítica é a largura mínima do corredor para a colocação de paletes em 90 graus — isso é específico para cada modelo de caminhão e orientação de palete e deve ser verificado em relação à especificação exata do caminhão, e não a uma tabela genérica.

Na Huijian, nosso processo de engenharia de layout começa com a especificação da empilhadeira, e não termina com ela. Projetar primeiro o sistema de estantes e depois selecionar uma empilhadeira adequada é um erro de sequenciamento comum que força compromissos tanto na largura do corredor quanto na altura das estantes, o que reduz a eficiência geral do armazém.

Qualidade do revestimento de superfície em ambientes de serviço pesado: além da contagem de mícrons

A espessura do revestimento em pó é a especificação mais comumente citada ao comparar a qualidade do acabamento superficial entre fornecedores de estantes para paletes industriais para serviços pesados. Uma especificação padrão de espessura de filme seco de 60 a 80 mícrons é amplamente referenciada e os fabricantes mais conceituados atendem a esse limite. No entanto, a espessura do revestimento por si só é um preditor incompleto da resistência à corrosão e da longevidade da adesão do revestimento em ambientes industriais reais – o processo de pré-tratamento antes da aplicação do pó é a variável mais crítica.

A sequência padrão de pré-tratamento para estantes industriais de aço envolve desengorduramento, decapagem superficial ou jateamento para remover carepa de laminação e ferrugem, fosfatação para criar um revestimento de conversão que se liga quimicamente à superfície do aço e um enxágue final de passivação antes da aplicação do pó. A camada de fosfato é a base de adesão – sem ela, os revestimentos em pó aplicados sobre aço puro ou inadequadamente preparado irão delaminar nas bordas cortadas e nas zonas de impacto dentro de 12 a 24 meses em ambientes úmidos ou quimicamente ativos, independentemente da espessura do revestimento. O teste de névoa salina de acordo com a ISO 9227 a um mínimo de 500 horas é uma referência de qualidade significativa; os fornecedores devem poder fornecer certificados de teste em vez de apenas especificações.

Para aplicações de armazenamento refrigerado onde as estantes operam em temperaturas abaixo de -20°C, os revestimentos em pó de poliéster padrão tornam-se quebradiços e perdem a resistência ao impacto. Revestimentos híbridos epóxi-poliéster ou galvanização por imersão a quente são as especificações apropriadas nesses ambientes. A escolha entre eles envolve uma compensação entre custo e acessibilidade: a galvanização por imersão a quente oferece resistência superior à corrosão a longo prazo e sobrevive a danos mecânicos sem delaminação, mas as seções galvanizadas danificadas não podem ser reparadas em campo com tinta, enquanto os componentes com revestimento híbrido podem ser retocados. Com nossas seis linhas de produção e processos de revestimento internos em nossas instalações de 58.000 metros quadrados, mantemos controle direto sobre a qualidade do pré-tratamento em todas as etapas – algo que os processos de revestimento terceirizados não podem garantir de forma confiável.

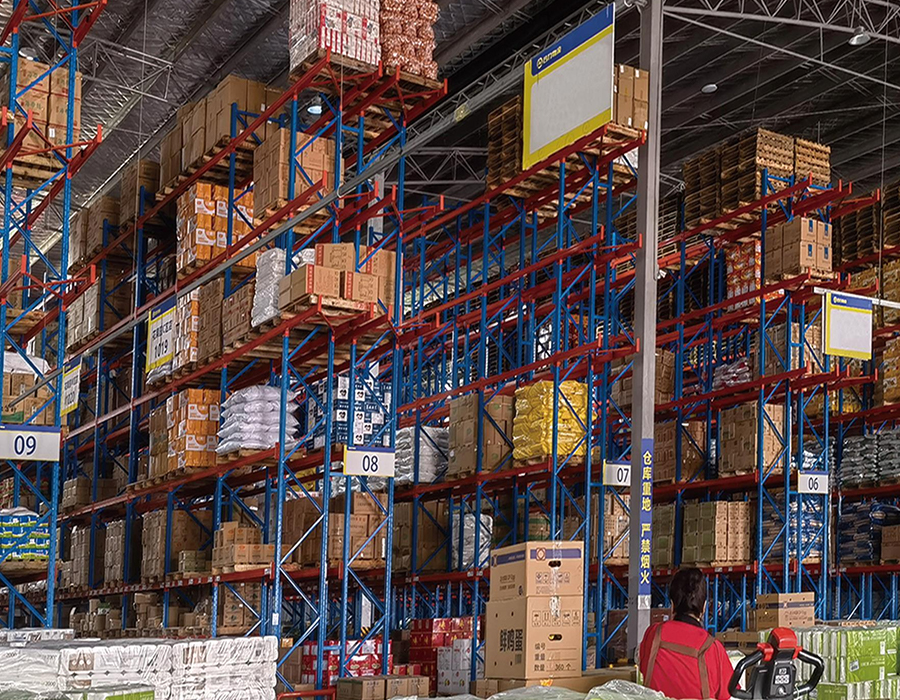

Quadros de avisos de carga: requisito legal ou ferramenta prática de segurança?

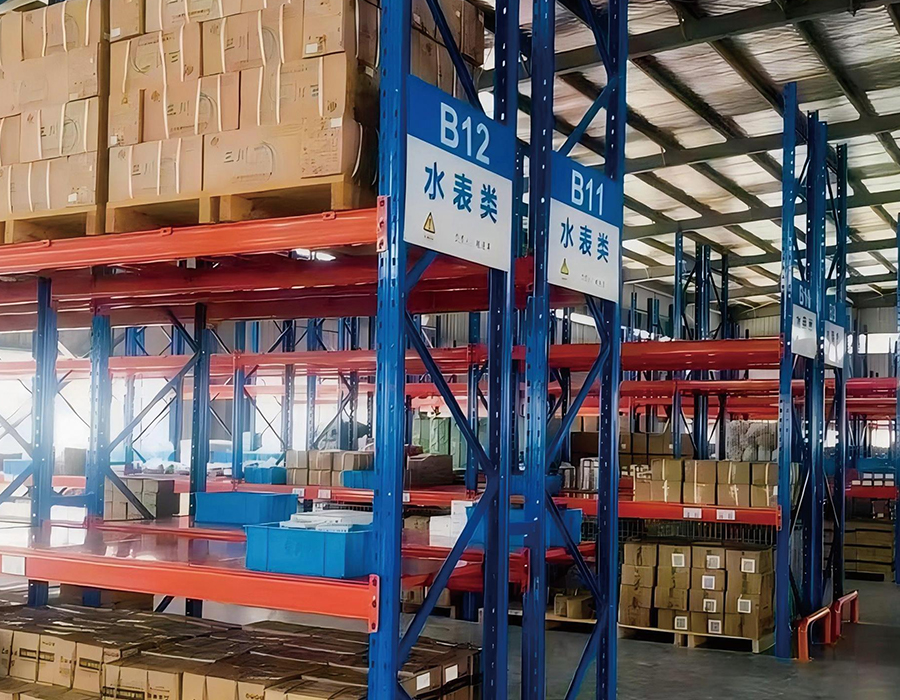

Os painéis de aviso de carga — as placas montadas nas estantes que exibem as cargas máximas permitidas por compartimento, por nível de viga e por estrutura vertical — são exigidos pela maioria dos padrões nacionais de estantes industriais, incluindo a GB/T 25820 da China e a EN 15635 europeia. Na prática, eles são frequentemente tratados como uma formalidade de conformidade em vez de uma ferramenta operacional, o que reduz significativamente seu valor de segurança.

Um aviso de carga devidamente especificado para um sistema de estantes de paletes para serviços pesados ​​deve comunicar mais do que um único número de capacidade total do compartimento. Os avisos de carga operacionalmente úteis incluem as seguintes informações:

• Carga máxima por nível de viga (não apenas por compartimento), uma vez que os operadores que tomam decisões de posicionamento trabalham nível por nível, e não compartimento por compartimento.
• Dimensões máximas de carga unitária – especialmente limites de balanço do palete e se a capacidade pressupõe dois paletes por nível de viga ou um palete superdimensionado.
• Capacidade mínima de carga do piso na área, para que os gerentes de operações possam fazer referência cruzada com quaisquer alterações nas condições do piso ao longo do tempo.
• O fabricante do sistema de estantes, a data de instalação e o padrão de engenharia para o qual o sistema foi projetado – informações críticas quando o reparo ou extensão de danos está sendo avaliado anos após a instalação.

O desafio mais prático é que os avisos de carga só são eficazes quando o pessoal que os lê entende o que os números significam no contexto do seu inventário real. Uma capacidade de 2.000 kg por nível de viga é um número abstrato para um operador de empilhadeira, a menos que tenha sido traduzido em uma contagem específica de paletes e referência de tipo de produto. Instalações que complementam o aviso de carga padrão com um cartão de referência específico do produto - por exemplo, "máximo de 2 paletes do Produto A ou 1 palete do Produto B por nível" - relatam uma conformidade significativamente melhor do operador com os limites de carga do que aquelas que publicam apenas o aviso padrão de engenharia.
